Лёгкий танк LT vz.38

LT vz.38 — обозначение в Чехословацкой армии в которую попасть не успел

Годы производства 1939—1942 годы
Выпущено 1433 шт

Модификации

• Pz.Kpfw.38 (t) Ausf.A — 150 (№№ 1—150). Базовая модификация.
• Pz.Kpfw.38 (t) Ausf.В — 110 (№№ 151—260). Небольшие изменения в корпусе танка.
• Pz.Kpfw.38 (t) Ausf.С — 110 (№№ 261—370). Первые машины практически ничем не отличались от Ausf.В. В ходе производства было увеличено бронирование нижней лобовой детали корпуса до 40 мм, а также кольцо вокруг башенного погона, защищавшее от заклинивания башни при попадании пуль и осколков.
• Pz.Kpfw.38 (t) Ausf.D — 105 (№№ 371—475). Продолжение третьей серии с небольшими изменениями в ходе производства.
• Pz.Kpfw.38 (t) Ausf.Е — 275 (№№ 476—750). Верхняя лобовая деталь подбашенной коробки изготавливалась прямой из пакета из двух листов 25-мм брони. Нижняя лобовая деталь корпуса, как и лоб башни, так же получили аналогичное бронирование. На борта подбашенной коробки установили дополнительные 15-мм бронелисты. Борта башни теперь делались из 30-мм, корма — из 25-мм, а крыша — из 12-мм брони. Для компенсации возросшего веса были усилены элементы ходовой части.
• Pz.Kpfw.38 (t) Ausf.F — 250 (№№ 751—1000). Практически идентична Ausf.Е.
• Pz.Kpfw.38 (t) Ausf.S (№№ 1001—1090). Заказ Швеции. 18 июля все изготавливавшиеся танки были реквизированы для нужд Вермахта. Машины в целом были аналогичны Ausf. Е/F, за исключением дополнительного бронирования бортов корпуса.
• Pz.Kpfw.38 (t) Ausf.G — 306 (№№ 1101—1359, 1480—1526). Броня лобовых деталей вместо двухслойной стала выполняться из 50-мм монолитной плиты. Резко уменьшилось количество заклёпочных и болтовых соединений. Последняя партия из 47 танков предназначалась для отправки в Северную Африку, поэтому имела некоторые внешние особенности.

Экспортные варианты

Praga TNH — первоначальный экспортный вариант для Ирана (в 1935 году изготовлено 50 штук).
Praga LTP — экспортный вариант для Перу.
Praga LTH — экспортный вариант для Швейцарии.
Praga LTL — экспортный вариант для Литвы.
Praga LLT — модификация LTL, использовавшаяся в Словении.
Praga LTS — экспортный вариант для Словении.
Strv m/41 (Praga TNH-Sv) — производились по лицензии в Швеции.
Т-38 — 108 танков было продано немецкой армией для нужд Венгрии. Также обозначение Т-38 имеют румынские танки.
PzKpfw 38(t) A-D — вариант танка для нужд Вермахта.
PzKpfw 38(t) E-G — модификация PzKpfw 38(t) A-D с увеличенной до 50 мм толщиной лобовой брони.

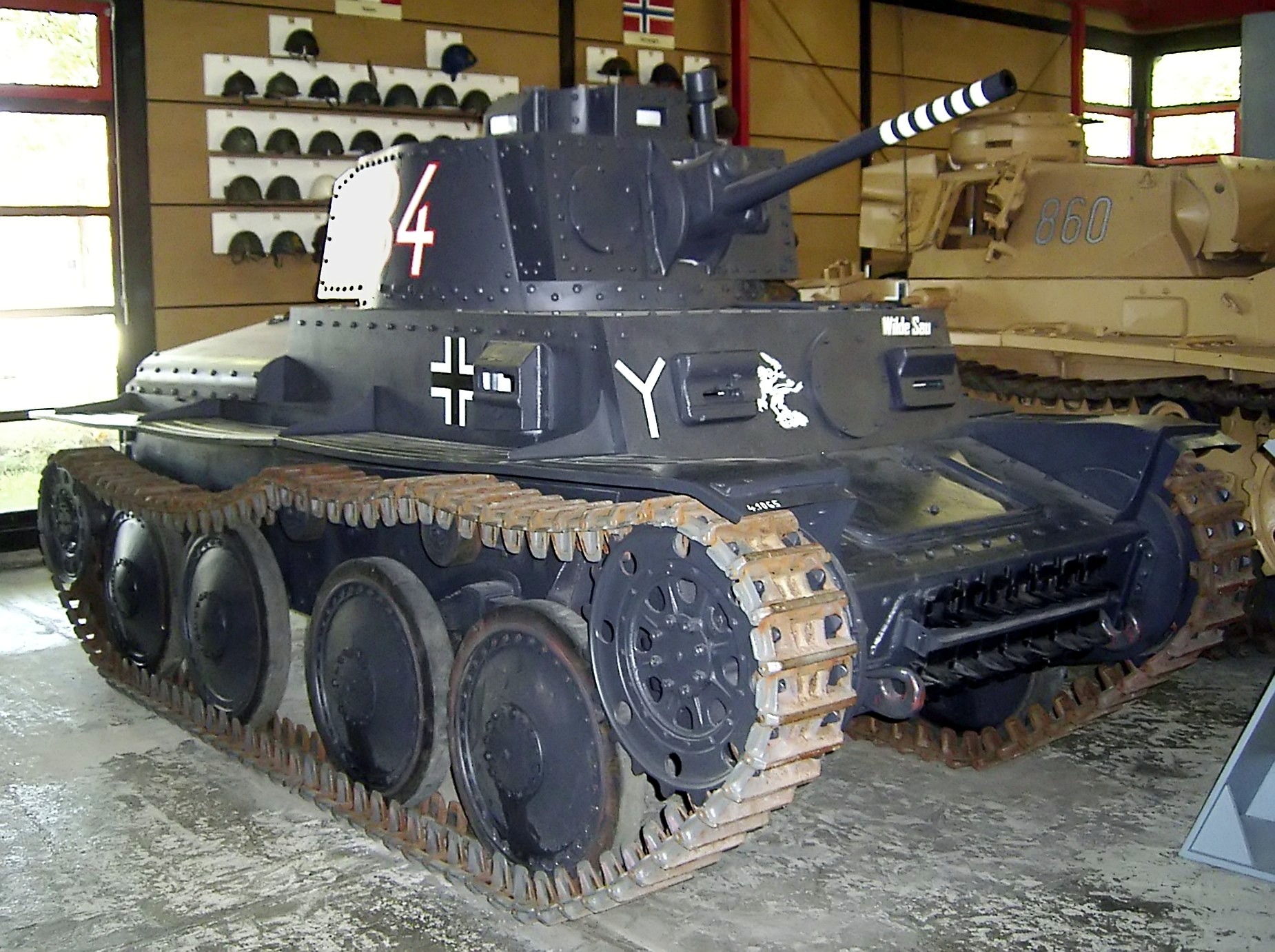

PzKpfw 38(t) Ausf S — производился для Швеции, но был конфискован Германией.

Машины на базе

Panzerbefehlswagen 38 (t) — командирская версия.
Sd.Kfz.266 — стандартный танк модификации Ausf.A, оснащённый радиостанциями Fu 5 и Fu 2. Для связи использовалась стержневая антенна.
Sd.Kfz.267 — Pz.Kpfw.38 (t) Ausf.A, оснащённый радиостанциями Fu 8 и Fu 5. Для связи были установлены поручневые антенны, которые размещались на крышке МТО. Основное орудие было заменено деревянным макетом, а вместо башенного пулемёта была установлена заглушка.
Sd.Kfz.268 — Pz.Kpfw.38 (t) Ausf.A, оснащённый радиостанциями Fu 7 и Fu 5 Для связи использовались две стержневые антенны. Sd.Kfz.268 предназначалась для связи между танковыми подразделениями Вермахта.
Marder III
SdKfz 138 — САУ с открытой сзади рубкой на шасси танка PzKpfw 38(t) с 75-мм немецкой пушкой.
SdKfz 139 — САУ с открытой сзади рубкой на шасси танка PzKpfw 38(t) с 76,2-мм советской пушкой.
SdKfz 138/1 Grille
Geschützwagen 38 (t) für s.IG.33/2 (Sf) — САУ со 149-мм немецкой пехотной пушкой и передним расположением рубки.
Geschützwagen 38 (M) für s.IG.33/2 (Sf) — САУ со 149-мм немецкой пехотной пушкой и задним расположением рубки.
Танка снабжения для перевозки боеприпасов.
SdKfz 140 (Pz.Kpfw.38 für 2 cm Flak 38) — ЗСУ с 20-мм зенитной пушкой.
Aufklärungspanzer 38 (t)
SdKfz 141/1 — разведывательный танк с 20-мм орудием в башне, взятой от бронеавтомобиля Sd.Kfz.222. В 1944 году выпущено 70 машин (февраль — 37, март — 33). №№ в диапазоне 3105 — 3416.
8 cm Gr.W. — прототип самоходного миномёта.
Jagdpanzer 38(t) — истребитель танков с 75-мм противотанковой пушкой L/48.
G-13 — швейцарское обозначение Jagdpanzer 38(t).
Sav m/43 — штурмовое орудие на базе LT vz.38 (Strv m/41), производилось в Швеции.
Panzerkampfwagen 38 (t) n.A (neuer Art, рус. — новый тип) — лёгкий разведывательный танк, разработанный BBM, на базе LT vz.38. Первый прототип был представлен в декабре 1941 году. Новый танк имел более мощный 250-сильный двигатель Praga V8. В конструкции применялась сварка. Кроме того, машина имела немного переделанную подвеску и немного удлинённый корпус и полностью новую башню с 37 мм пушкой KwK А7 L/48. С 1941-1942 года было произведено 5 опытных образцов. Танк проиграл более совершенному танку PzKpfw II Ausf L «Luchs» производства MAN.
