Стратегический бомбардировщик М-4

Первый полёт 20 января 1953 года
Годы производства 1954—1956 г.г.
Выпущено 34 шт

Модификации:

• М-4 первая модификация
• М-4А опытный самолет. От М-4 отличался установленной системой дозаправки в воздухе, разработанной в ОКБ С.Алексеева. В НЧФ над кабиной штурмана была установлена "штанга" приема топлива.
• М-4-2 топливозаправщик на базе М-4. В бомбовом отсеке размещен дополнительный бак, оборудование для перекачки топлива и лебедка для выпуска системы "Конус".
• 2М (проект "28"). Высотный вариант М-4. На нем предполагалось установить четыре ТРД ВД-5 на разнесенных пилонах под крылом. Проектирование этого самолета было прекращено, так как те же расчетные характеристики удалось получить на бомбардировщике 3М.

Технические характеристики М-4

Размах крыльев, м 50.53
Длина, м 48.70
Высота, м 14.10
Площадь крыла, м2 326.35
Масса, кг
пустого самолета 79700
нормальная взлетная 13850
максимальная взлетная 181500
Тип двигателя 4 ТРД АМ-3А
Тяга, кгс 4 х 8750
Максимальная скорость, км/ч 947
Практическая дальность, км 8100
Боевой радиус действия, км 5600
Практический потолок, м 11000
Макс. эксплуатационная перегрузка 2
Экипаж, чел 8
Вооружение:
девять 23-мм пушек НР-23 или шесть 23-мм пушек АМ-23 в трех башенных установках с дистанционным управлением (боекомплект верхней и нижней установок по 1100 снарядов, кормовой - 2000 снарядов)
Боевая нагрузка - 9000 кг нормальная, 24000 кг максимальная.
Ядерные и обычные бомбы во внутренней подвеске или
4 ракеты большой дальности на наружной подвеске.

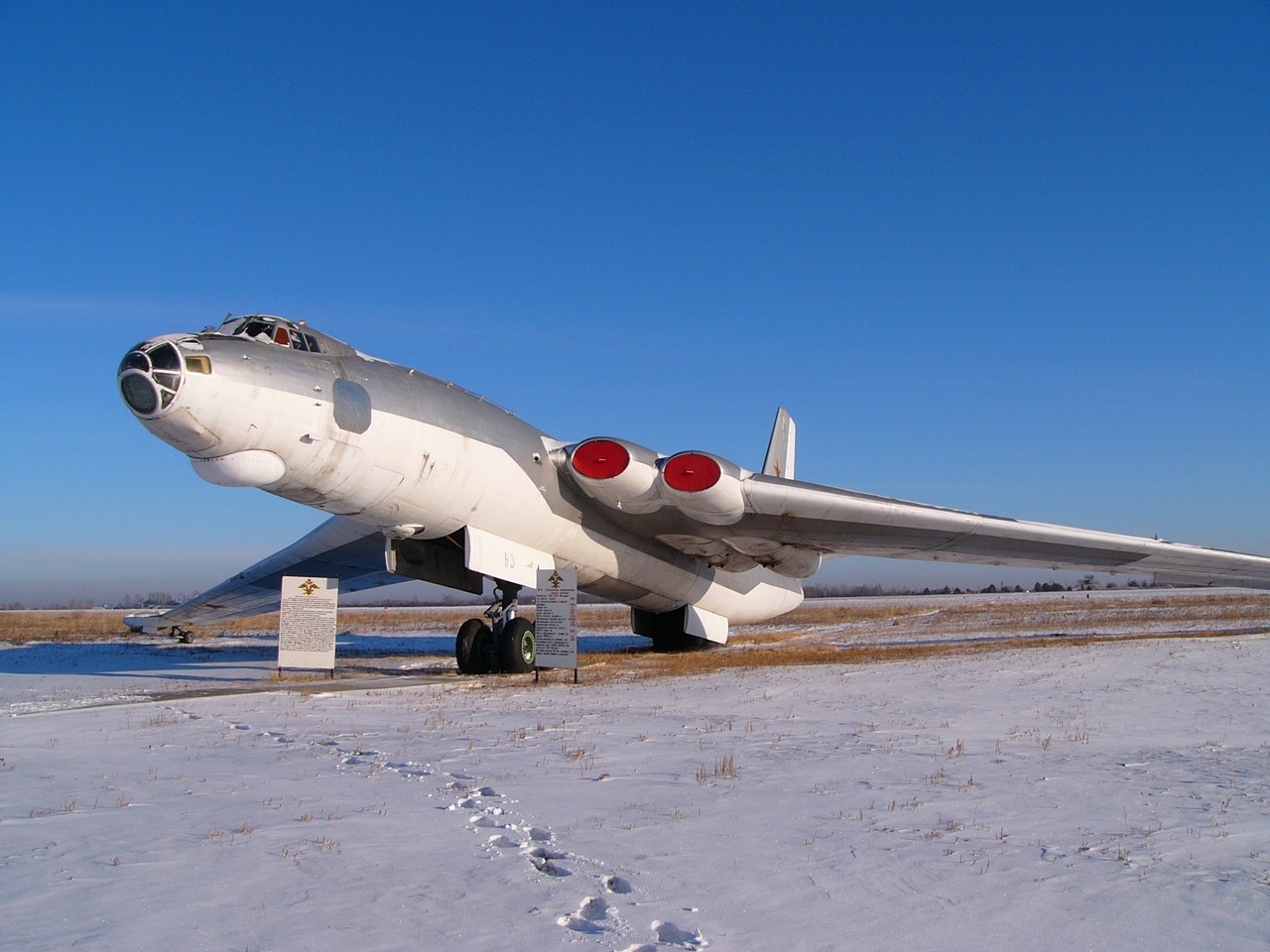

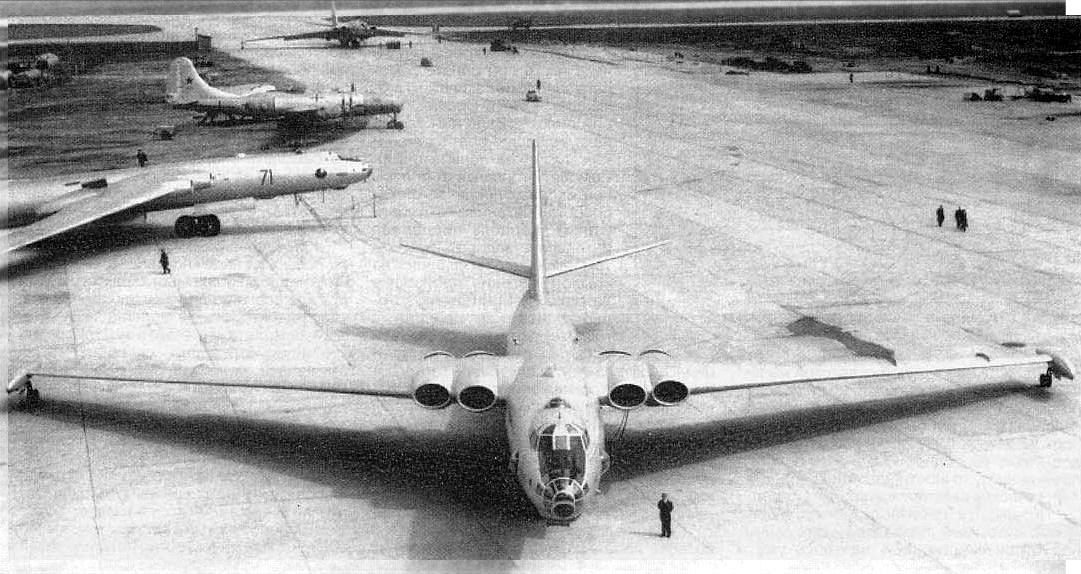

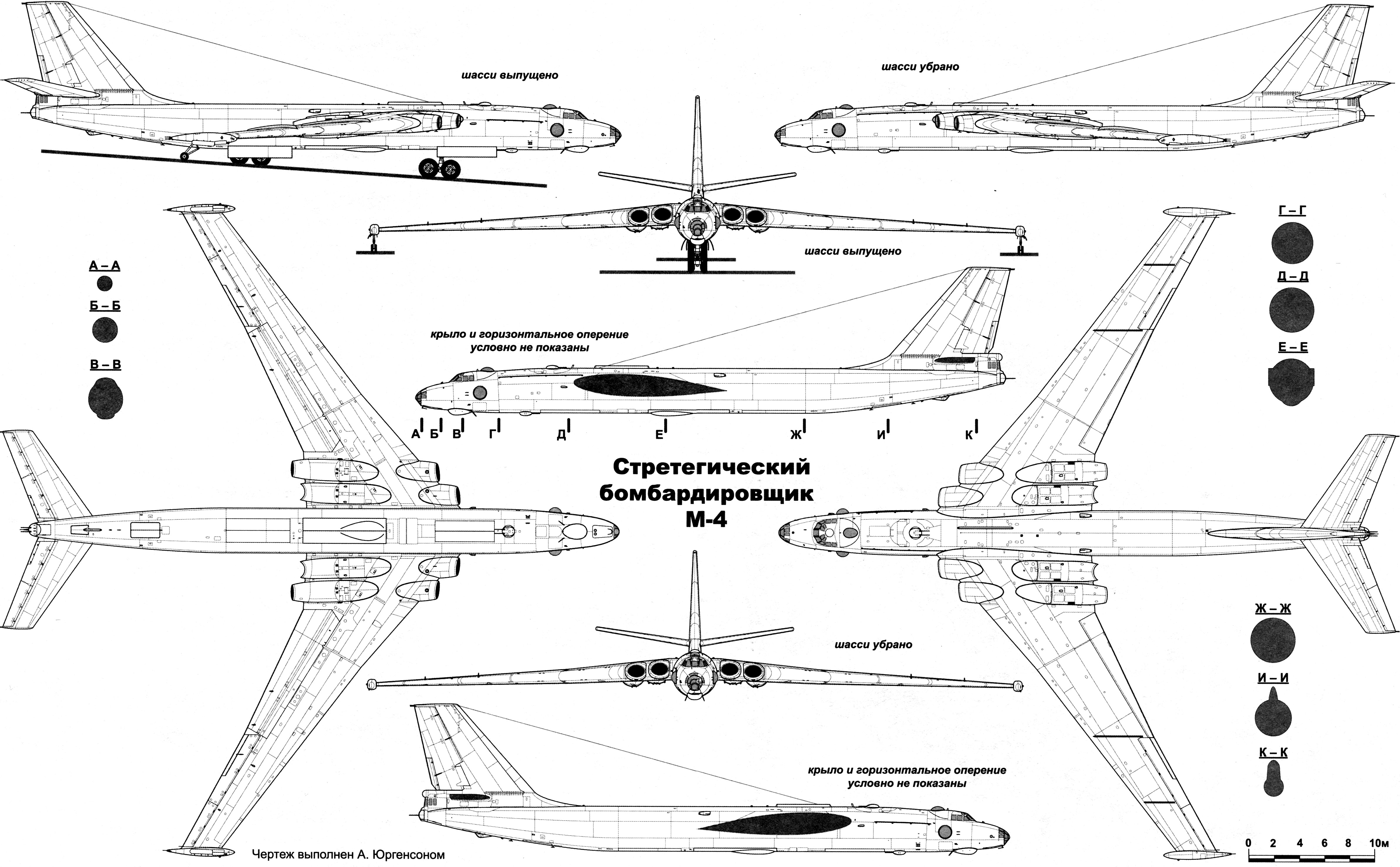

Изображения
