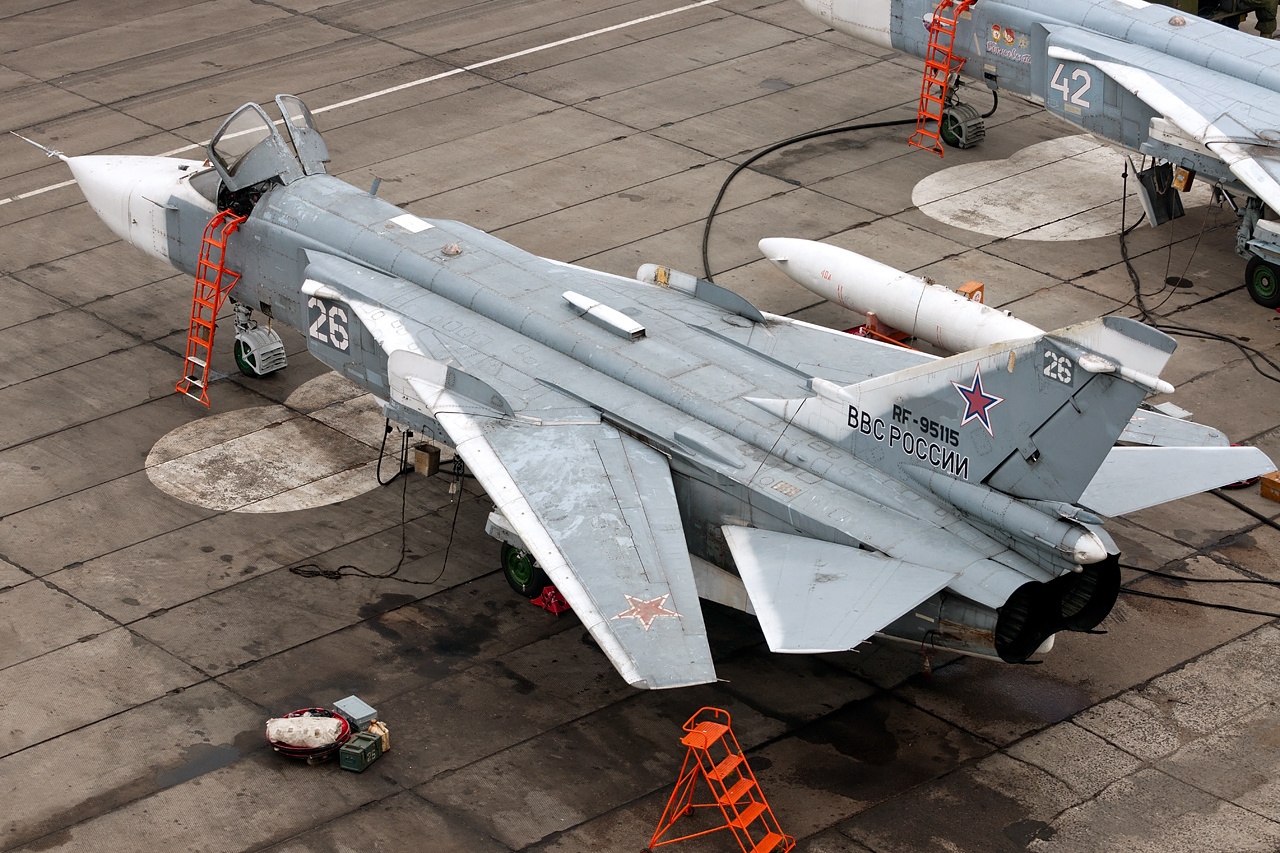

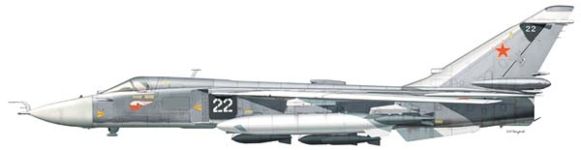

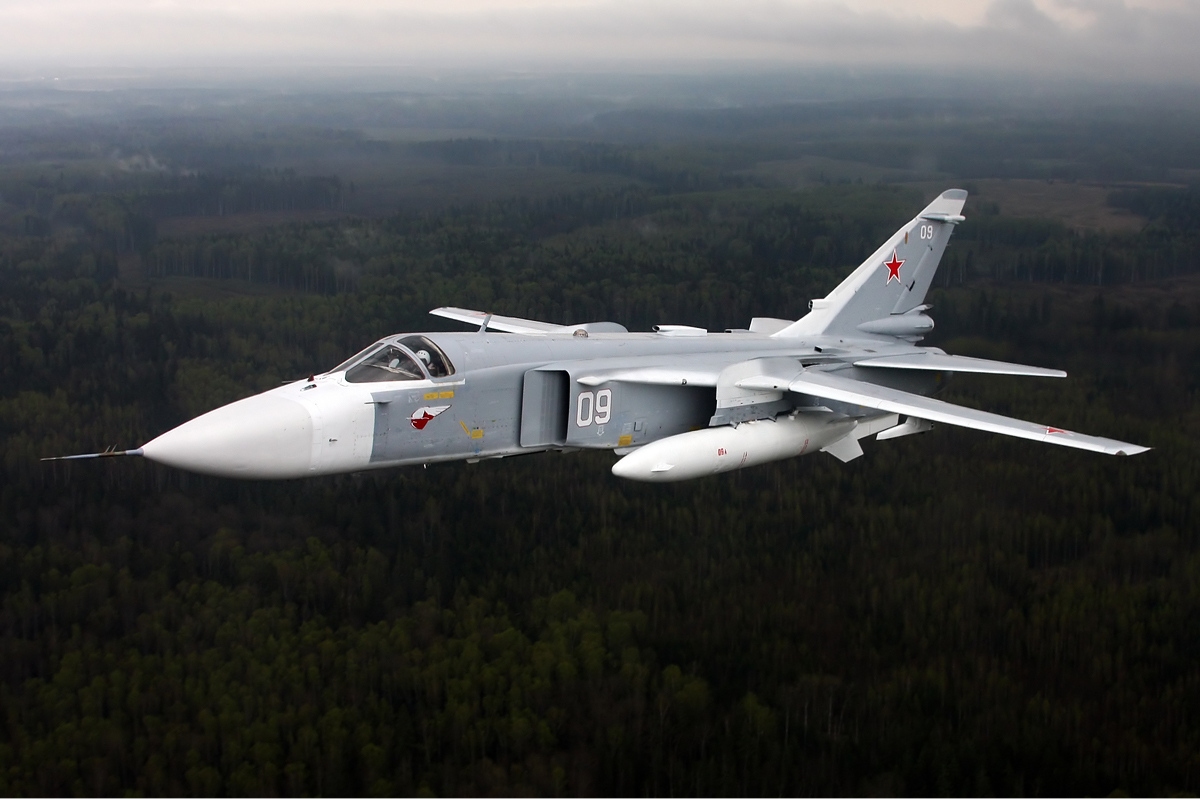

Фронтовой бомбардировщик Су-24

Первый полёт 17 января 1970 года
Годы производства 1971-2009 г.г.
Выпущено ~1400 шт

Модификации:

• Су-24 Базовая модификация.
• Су-24М Модернизированный бомбардировщик, первый полёт — 1976 год. Установлена новая прицельно-навигационная система ПНС-24М «Тигр». Способен в автоматическом и полуавтоматическом режиме совершать полёт с огибанием рельефа местности на высоте от 50 м. Выпущено 770 шт.
• Су-24М2 Вторая модернизация бомбардировщика (1999 год)
• Су-24МК Экспортный вариант Су-24М, первый полёт — 1987 год
• Су-24МП (изделие 46) Постановщик помех, первый полёт в декабре 1979 года. Выпущено 10 самолётов. Два борта были переданы в Липецкий Центр, 8 поступили на вооружение в 118-й отдельный авиационный полк самолётов РЭБ в г. Чортков, УССР. После развала СССР полк расформирован в 1994 году, о дальнейшей судьбе самолётов достоверной информации нет.
• Су-24МР Самолёт-разведчик, первый полёт в сентябре 1980 года. Выпущено 130 самолётов

Технические характеристики Су-24

Размах крыла, м
максимальный (69 град) 17,64
минимальный (16 град) 10,37
Длина самолета, м 22,67
Высота самолета, м 5,92
Площадь крыла, м2
при угле 69 град. 51,02
при угле 16 град. 55,16
Масса, кг
пустого самолета 21200
нормальная взлетная 32300
максимальная взлетная 39700
Топливо
внутренние топливо, кг 9800
внутренние топливо, л 13000
ПТБ 4 х 1250 или 2 х 3000
Тип двигателя 2 ТРДФ НПО Сатурн АЛ-21-ФЗ
Тяга, кгс
нефорсированная 2 х 7800
форсированная 2 х 11200
Максимальная скорость, км/ч
на высоте 1700 (М=1.6)
на уровне моря 1400 (М=1.15)
Перегоночная дальность, км 3055
Боевой радиус действия, км 600
Практический потолок, м 11000
Макс. эксплуатационная перегрузка 6.5
Экипаж, чел 2
Вооружение: одна 23-мм шестиствольная пушка ГШ-6-23М (500 патронов)
Боевая нагрузка - 7000 кг на 8 узлах подвески
Бомбы от 100 до 1500 кг, разовые бомбовые кассеты или контейнеры малогабаритных грузов КМГУ-2.
Блоки НАР калибром от 57 до 370 мм.
УР класса «воздух-воздух» Р-55
УР воздух-поверхность Х-23 и противорадиолокационные УР Х-28 и Х-58.
до трех подвижных установок СППУ-6 с ГШ-6- 23М.
