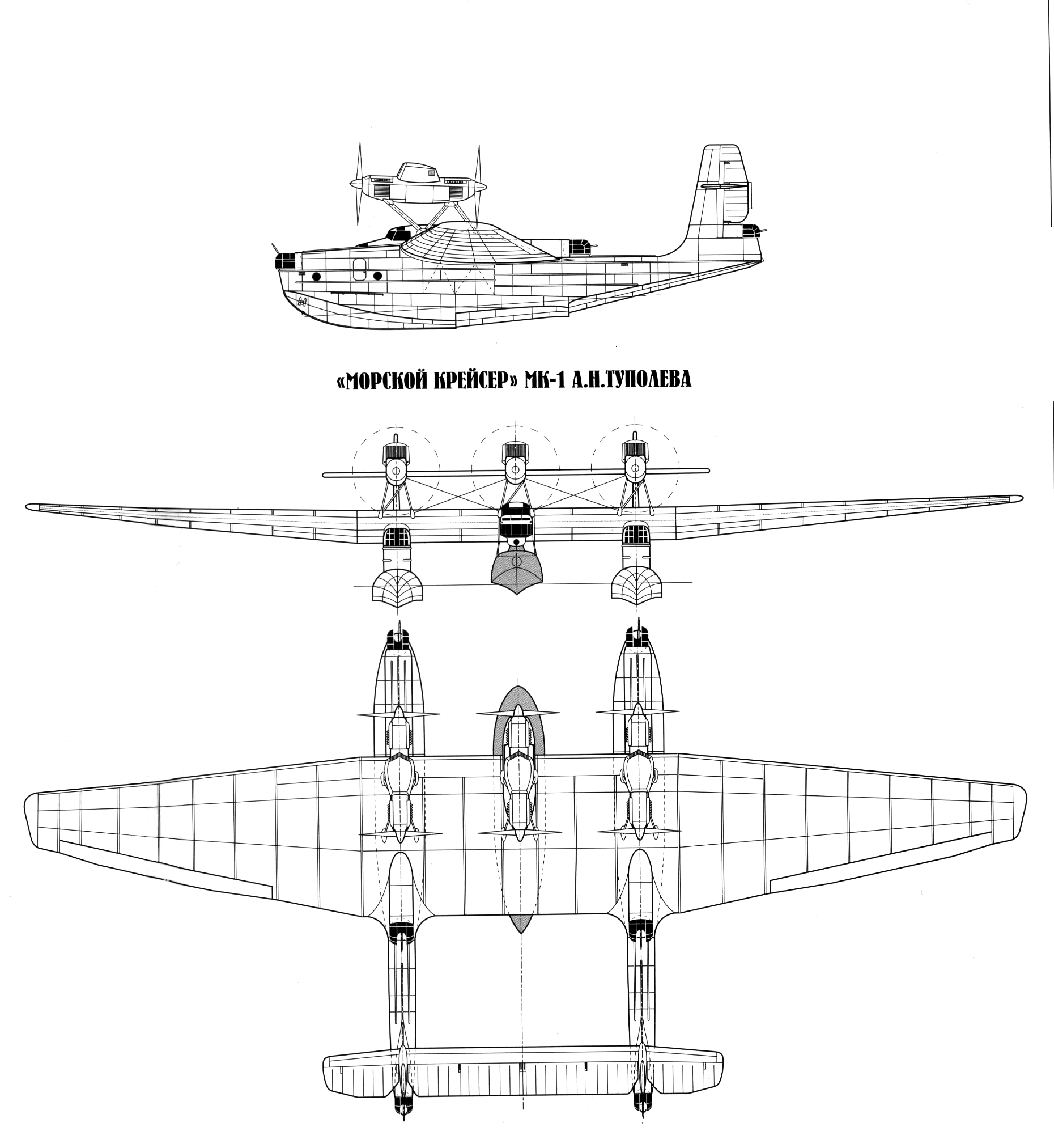

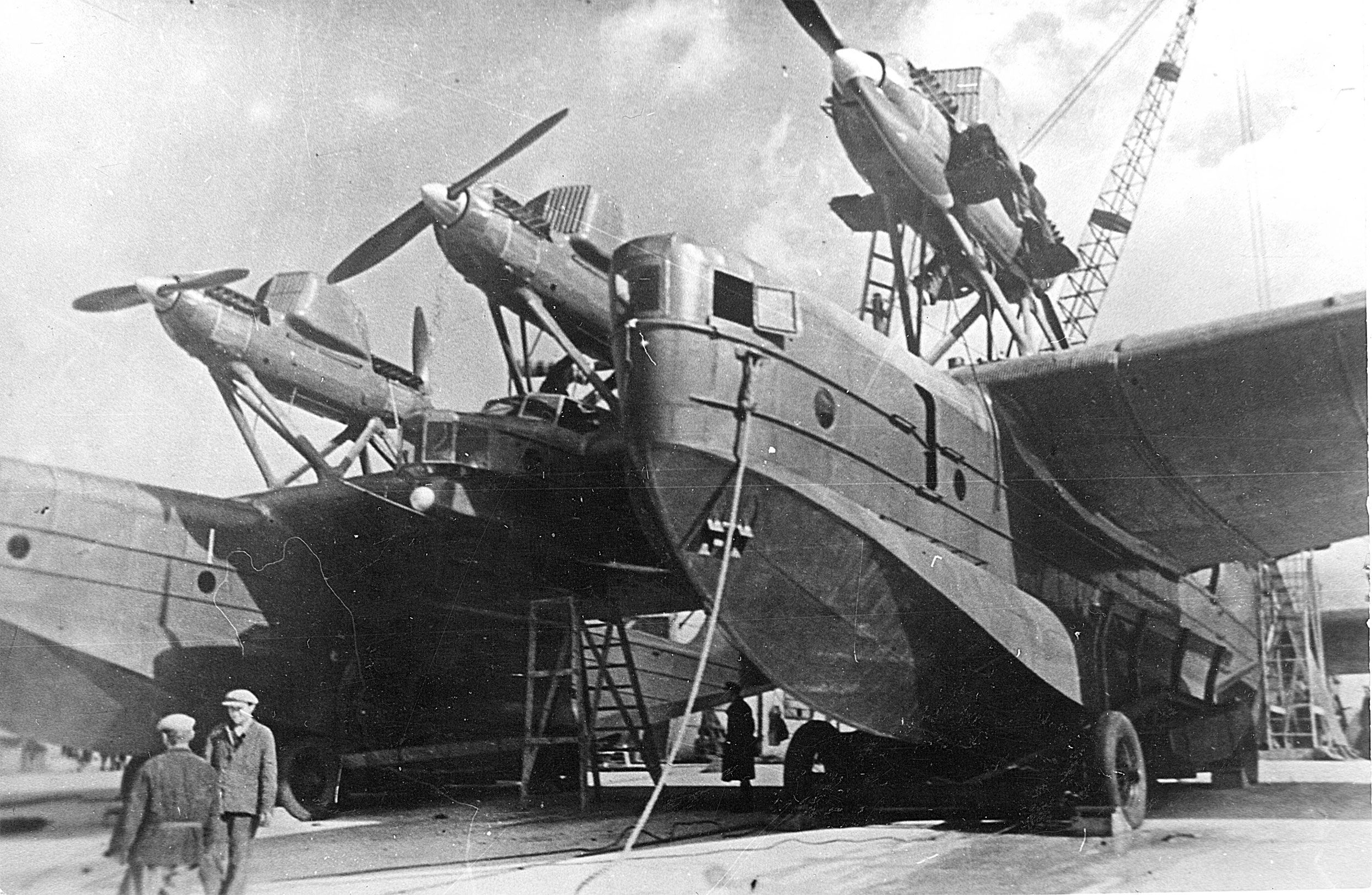

Тяжелая ударная летающая лодка АНТ-22 (МК-1)

Первый полет 8 августа 1934 года
Выпущена 1 шт

Технические характеристики МК-1

Размах крыла, м 51.60
Длина, м 24.10
Высота, м 6.36
Площадь крыла, м2 304.5
Масса, кг
пустого самолета 22340
нормальная взлетная 33560
Тип двигателя 6 ПД М-34Р
Мощность, л.с. 6 х 830
Максимальная скорость , км/ч
у земли 205
на высоте 223
Крейсерская скорость , км/ч 187
Практическая дальность, км 1300
Максимальная скороподъемность, м/мин 48
Практический потолок, м 2250
Экипаж 6
Вооружение:
В левой лодке последовательно устанавливались экранированные турели: носовая с пулеметом ШКАС, задняя (за крылом) с 20-мм пушкой и кормовая (за вертикальным оперением) со спаренным пулеметом 7.62-мм ДА-2. Носовая турель правой лодки имела 20-мм пушку Эрликон, задняя - 7.62-мм пулемет ШКАС и кормовая - спарку ДА-2. Максимальный боезапас двух пушек состоял из 600 снарядов, а всех бортовых пулеметов - 14000 патронов.
Бомбардировочное вооружение - подвеска до 6000 кг бомб или четырех авиационных торпед общей массой до 4800 кг.
Бомбы размещались как внутри межлодочного центроплана крыла, толщина которого, позволяла оборудовать в нем восемь бомбоотсеков с кассетными держателями для 32 бомб массой по 100 кг, так и снаружи - на балочных держателях, рассчитанных на подвеску или шести бомб массой по 1000 кг, или четырех торпед массой по 1200 кг.
