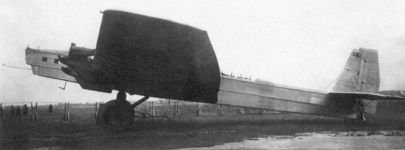

Тяжелый бомбардировщик ТБ-3 (АНТ-6)

Первый полёт 22 декабря 1930 года
Годы производства 1932−1938 г.г.
Выпущено 818 шт

Модификации:

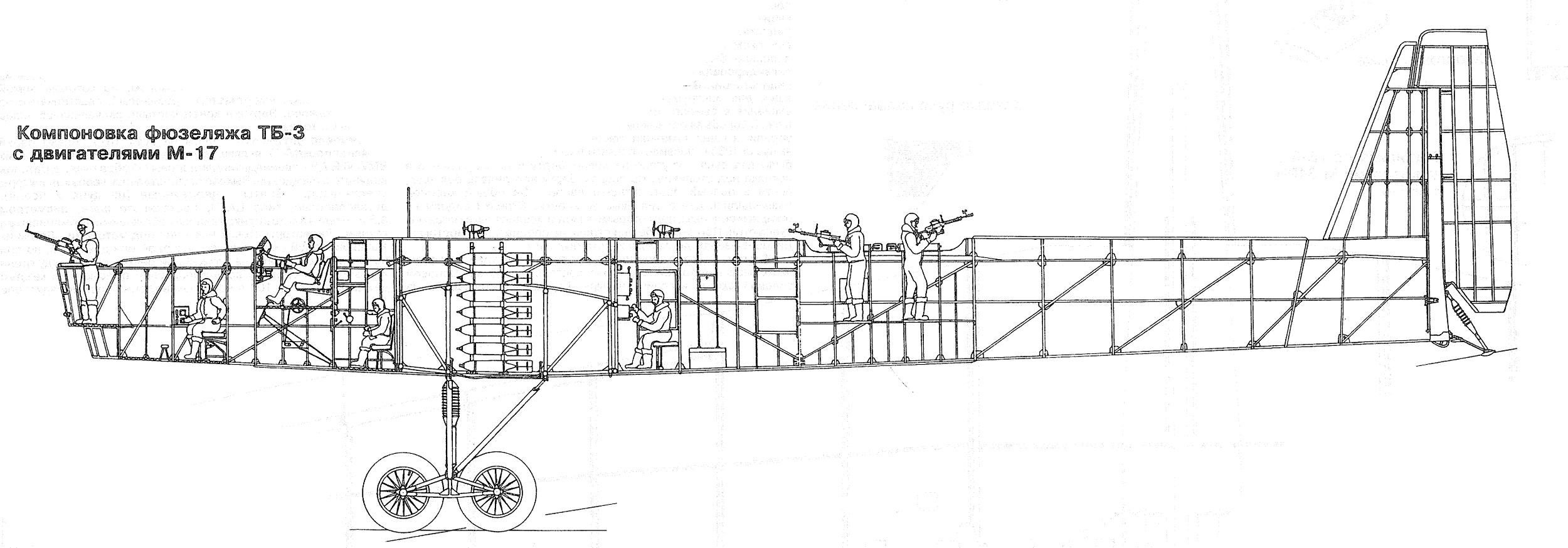

ТБ-3-4М-17Ф - Первая серийная модификация с двигателем М-17, составляет примерно половину всех построенных ТБ-3.
ТБ-3-4М-34 - Модификация с двигателем АМ-34 (улучшены радиаторы, добавлено масляное охлаждение), выпущена малой серией. Самолёты с отечественными моторами М-34 мощностью 750—800 л.с. Улучшились взлетно-посадочные характеристики, однако увеличился расход топлива, а скорость возросла всего на 10 км/час, в итоге уменьшилась дальность. Было внедрено калориферное отопление кабин, тепло забирали от выхлопных коллекторов двигателей. Самолёты с двигателями М-34 были почти на тонну тяжелее, чем с двигателями М-17. Всего было изготовлено около ста самолётов этой модификации.
ТБ-3-4М-34Р - Модификация с двигателями АМ-34Р с редуктором. Снижение числа оборотов винта позволило увеличить его КПД, что улучшило лётные характеристики самолёта. Диаметр винта увеличили до 4,4 м. Была изменена хвостовая часть, появилась дополнительная секция, в которой разместили кормовую турель с двумя пулеметами. Увеличили площадь рулей. Резиновые амортизаторы шасси заменили на воздушно-масляные. Задние колеса основных тележек снабдили гидравлическими колодочными тормозами, что позволило сократить длину пробега при посадке. Модифицировали оборудование: поставили авиагоризонт, заменили фотоаппарат, установили линию электропневматический почты между штурманом и радистом. Всего было выпущено более 200 самолётов этой модификации.
ТБ-3-4АМ-34РД - Ряд самолётов дальнего радиуса действия с улучшенной обтекаемостью фюзеляжа и колёсными тормозами. У некоторых самолётов было одно главное шасси с диаметром колеса 2 м и металлические трёхлопастные винты. Использовался для полётов в Варшаву, Париж и Рим в 1933—1934 годах. Самолёты собирали по отдельному заказу, они отличались улучшенной аэродинамикой и отделкой. вооружение эти самолёты не имели, а в бомбоотсеках установили обитые бархатом диваны. Двигатели М-34РД были немного мощнее и за счет форсирования оборотов мощность достигала 830 л.с.
ТБ-3-4АМ-34РН - Высотная модификация с двигателями АМ-34РН, четырёхлопастными винтами внутренних двигателей и двухлопастными внешними, одно двухметровое главное шасси, обновлённые пулемёты ШКАС в турелях, максимальная скорость увеличена до 288 км/ч на высоте 4200 м, практический потолок — 7740 м. Испытывался в августе-октябре 1935 года, но так и не вошёл в серийное производство.
ТБ-3-4АМ-34ФРН/ФРНВ - Двигатели АМ-34ФРН/ФРНВ с повышенной мощностью и четырёхлопастными винтами, улучшена аэродинамика, шасси с тормозами, максимальная скорость больше 300 км/ч.
ТБ-3Д - Испытательная модификация с дизельным двигателем АН-1 (740 л.с.) и предполагаемым радиусом полёта — 4280 км. Не вошёл в серийное производство, так как другие характеристики были хуже, чем у ТБ-3-4АМ-34РН
Г-2 - Транспортная модификация ТБ-3 с двигателем М-17 и М-34, переоборудованная под нужды «Аэрофлота». В годы войны вывозили серу со среднеазиатских месторождений, а обратными рейсами доставляли горнякам питьевую воду.

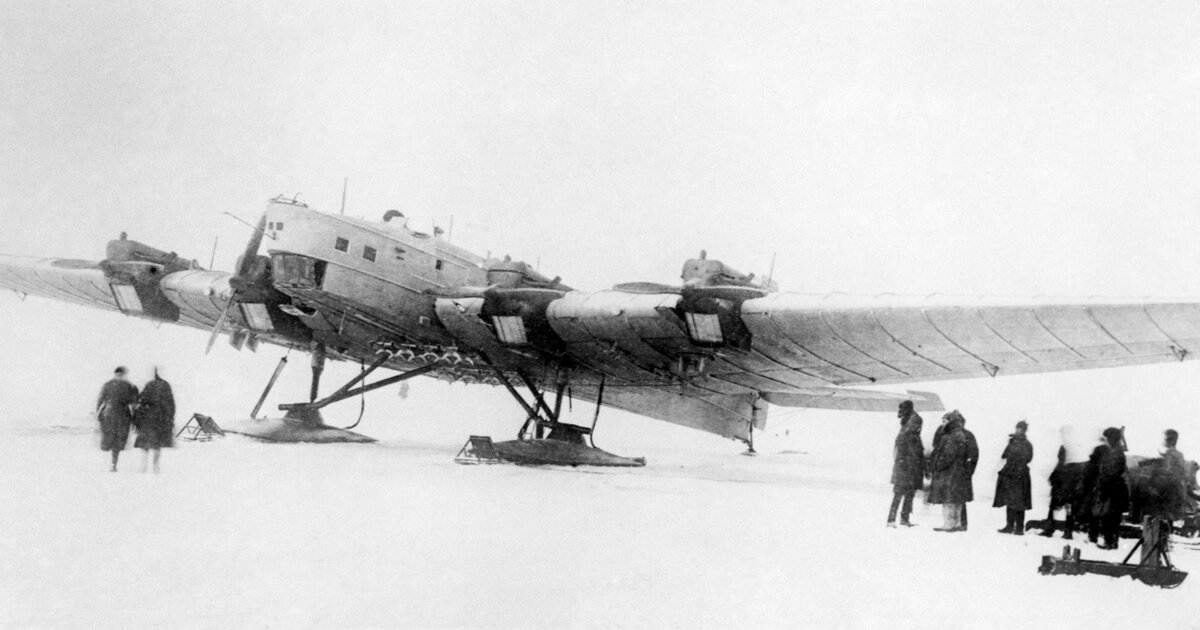

АНТ-6-4М-34Р «Авиаарктика» - Пять ТБ-3 для экспедиции на Северный полюс в 1937 году с закрытой кабиной и металлическими трёхлопастными винтами.

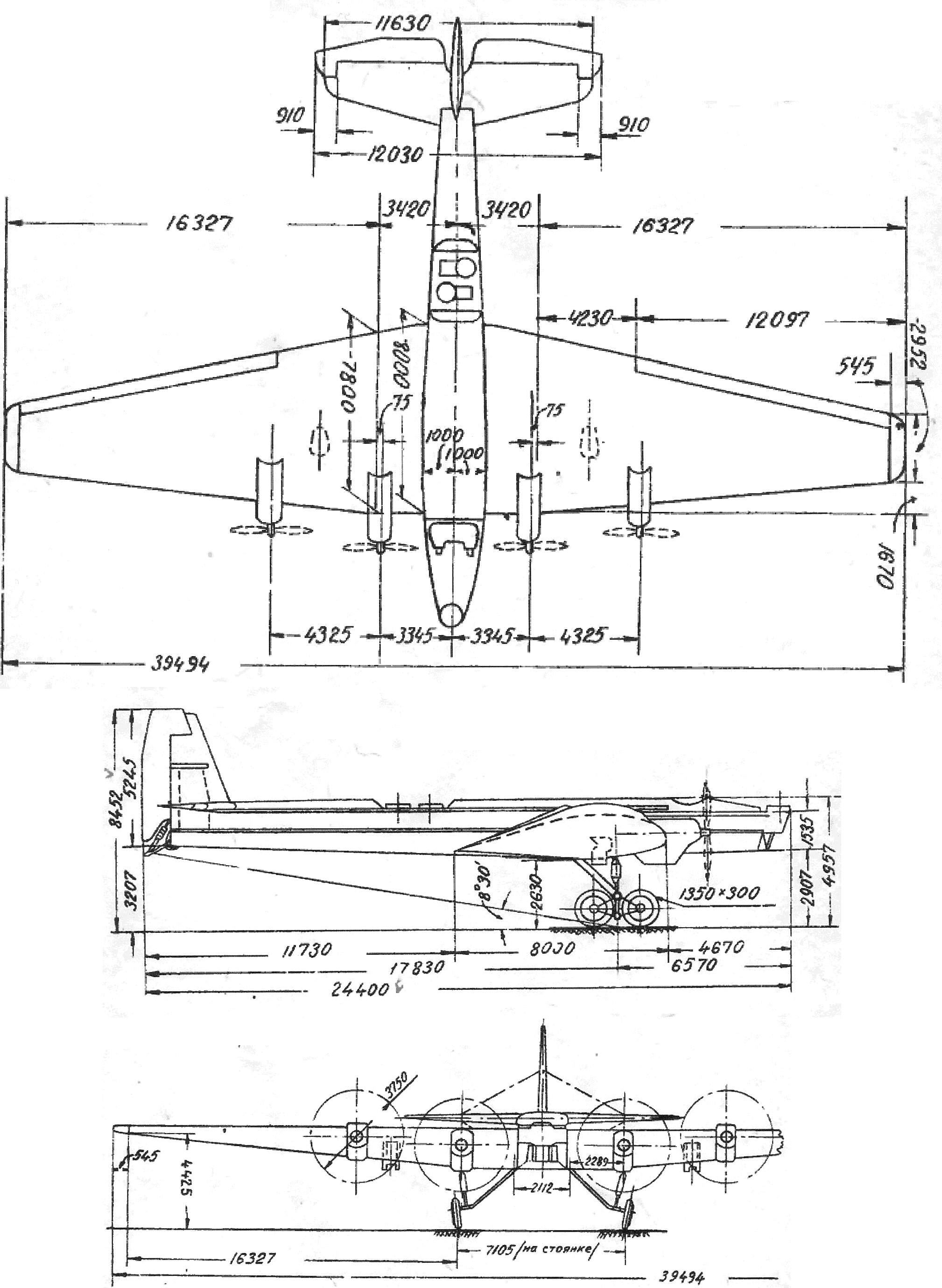

Технические характеристики ТБ-3

Размах крыла, м 41.80
Длина, м 25.10
Высота, м 8.5
Площадь крыла, м2 234.50
пустого самолета
нормальная взлетная 18877
Тип двигателя 4 ПД МФ-34ФРН
Мощность, л.с. 4 х 900
Максимальная скорость , км/ч
у земли 245
на высоте 300
Крейсерская скорость , км/ч 182
Практическая дальность, км 2000
Максимальная скороподъемность, м/мин 75
Практический потолок, м 8000
Экипаж, чел 4
Вооружение: четыре 7.62-мм пулемета ДА, 3000 кг бомб
