Fairchild Republic A-10 Thunderbolt II

Первый полёт 10 мая 1972 г
Годы производства 1975–1984 г.г.
Выпущено 715 шт

Модификации

• YA-10A — первые два прототипа.
• A-10A — одноместный самолёт воздушной поддержки наземных сил. Единственная модификация, выпускавшаяся серийно.
• OA-10A («О» — означает Observation) — одноместный самолёт воздушного контроля. По конструкции и бортовому оборудованию отличается от A-10A подвесными модулями с дополнительной электроникой и средствами радиоэлектронного противодействия, предназначен исключительно для взаимодействия с сухопутными войсками и применяется в боевых целях только в исключительных случаях.
• Night/Adverse Weather A-10 (YA-10B) — двухместный прототип для ночной и всепогодной работы. Построена одна машина. Серийно не производился.
• A-10C — обновлённая модель A-10. Оснащён современным цифровым оборудованием, способен нести высокоточное оружие с лазерной системой наведения. Первые A-10C поступили на вооружение в 2006 году, к 2011 году планируется переоборудовать в эту модификацию все A-10, остающиеся на вооружении; стоимость программы оценивается в 420 млн долларов
• A-10PCAS — версия беспилотного варианта штурмовика. Разработана компаниями Raytheon и Aurora Flight Sciences для одного из проектов DARPA.

Технические характеристики

Экипаж: 1 пилот
Длина: 16,26 м
Размах крыла: 17,53 м
Высота: 4,47 м
Площадь крыла: 47,01 м2
Профиль крыла: NACA 6716 — корень крыла, NACA 6713 — законцовка
Удлинение крыла: 6,54
База шасси: 5,40 м
Колея шасси: 5,25 м
Масса пустого: 9176 кг
Масса снаряжённого: 10 515 кг
Нормальная взлётная масса: 13 628 кг (с 6×227 кг бомбами)
Максимальная взлётная масса: 21 148 кг
Масса топлива во внутренних баках: 4830 кг
Объём топливных баков: 6200 л
Масса броневой защиты:
фонарь: 25 кг лобовое (бронестекло)
кабина пилота: 615 кг
топливная и масляная системы: 490 кг
Защита патронного ящика с боеприпасами: 127 кг
Общая масса средств обеспечения БЖ: 1310 кг (9,6 % нормальной взлётной массы)
Силовая установка: 2 × ТРДД General Electric TF34-GE-100
Тяга: 2 × 40,32 кН (4112 кгс)
Лётные характеристики
Максимально допустимая скорость: 834 км/ч
Максимальная скорость: 722 км/ч у земли
Крейсерская скорость: 555 км/ч у земли
Боевой радиус:
непосредственная авиационная поддержка: 463 км
сопровождение: 484 км
воздушная разведка: 803 км
Практическая дальность: 740 км (с максимальной боевой нагрузкой)
Перегоночная дальность: 4647 км
Практический потолок: 13 380 м
Скороподъёмность: 30,5 м/с
Нагрузка на крыло: 449,88 кг/м2 (максимальная)
Тяговооружённость: 0,6 (при нормальной взлётной массе)
Длина разбега: 1152 м (с максимальной боевой нагрузкой)
Длина пробега: 623 м
Вооружение
Стрелково-пушечное: 1×30-мм семиствольная пушка GAU-8/A с 1350 патронами 30×173 мм

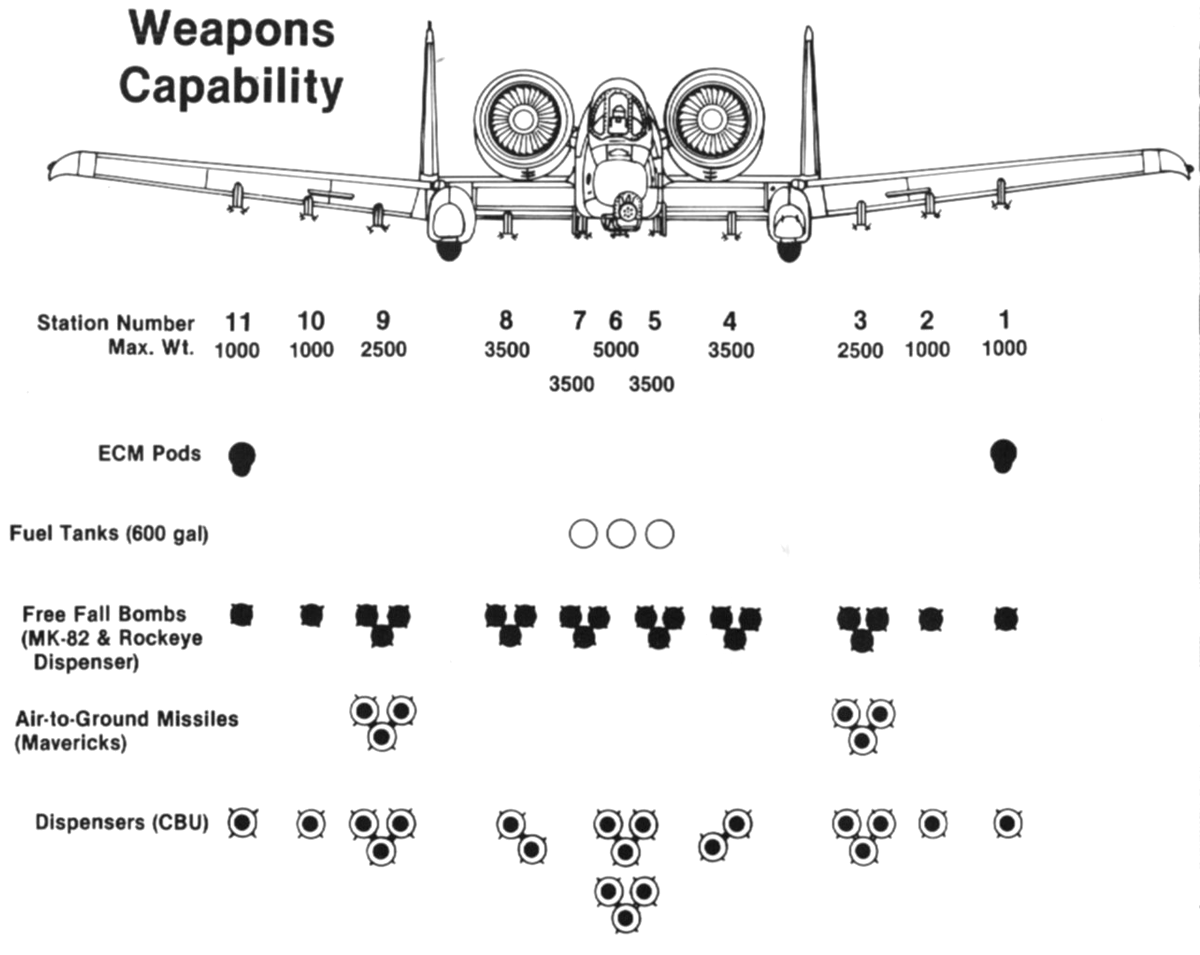

Точки подвески: 11 узлов подвески вооружения (8 под крылом, 3 под фюзеляжем) может быть задействовано в вылете только 10
(под фюзеляжем вооружение может подвешиваться либо на центральный пилон, либо на пару боковых)
центральный подфюзеляжный с нагрузкой 2268 кг
2 боковых подфюзеляжных и 2 внутренних крыльевых с нагрузкой 1587 кг каждый
4 средних крыльевых с нагрузкой 1134 кг каждый
2 внешних крыльевых с нагрузкой 453 кг каждый
Боевая нагрузка: 7257 кг
Управляемые ракеты:
ракеты «воздух-воздух»: 2×AIM-9
ракеты «воздух-поверхность»: 6×AGM-65
Неуправляемые ракеты:
4×блока LAU-61/LAU-68 (с 19×/7×70 мм ракетами Hydra 70)
6×блоков LAU-10 (с 4×127 мм ракетами Zuni)
Бомбы:
свободнопадающие:
фугасные: 24×227 кг Mk 82 или 6×908 кг Mk 84
зажигательные: 8×340 кг BLU-1 или 340 кг BLU-27/B или MK-77 с напалмом
кассетные: 20×Mk-20 Rockeye II, 20×350 кг CBU-52, 20×370 кг CBU-71, 10×CBU-38 или 16×CBU-70
управляемые: 4×GBU-8 или GBU-10 или 6×GBU-12

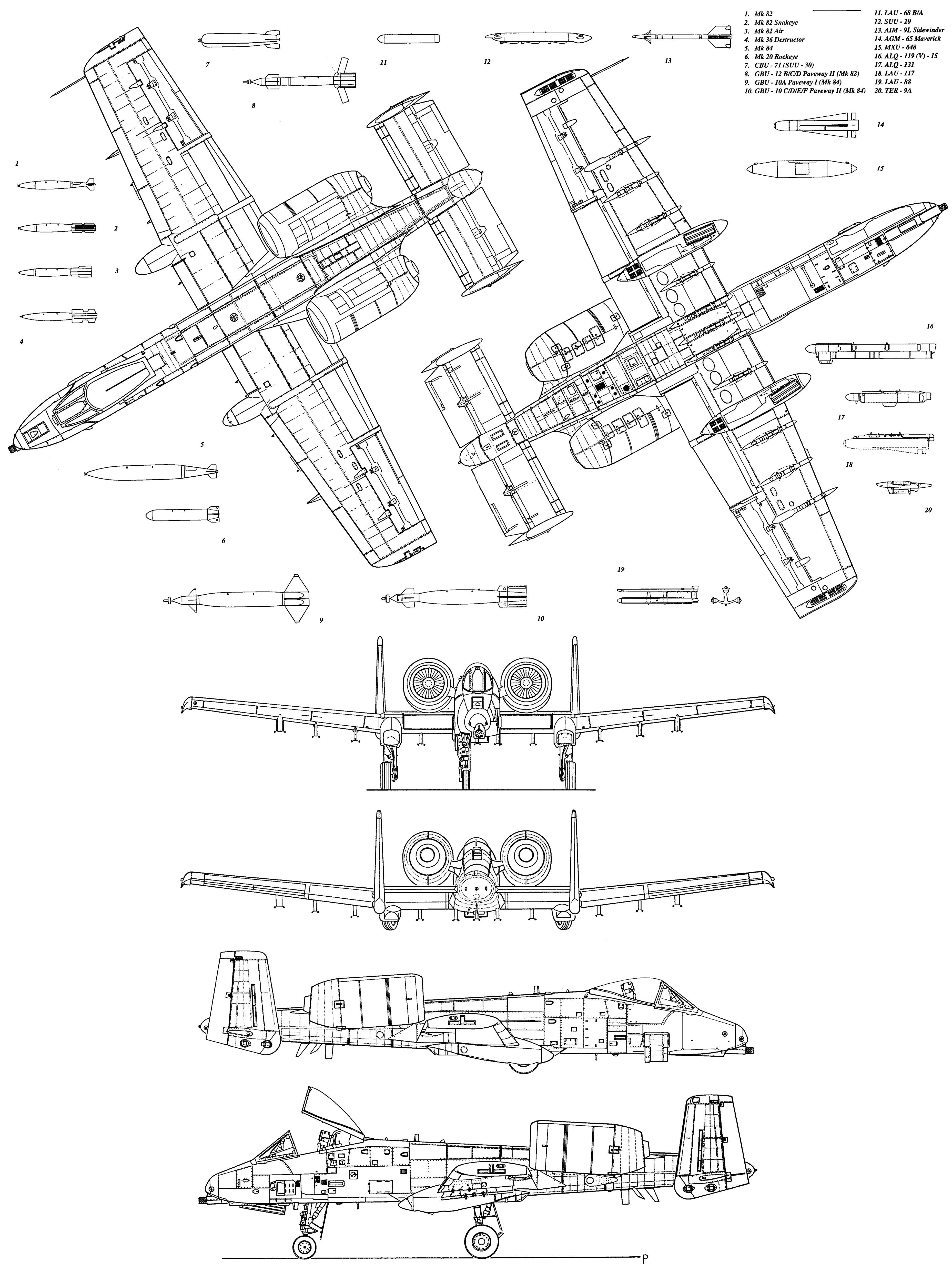

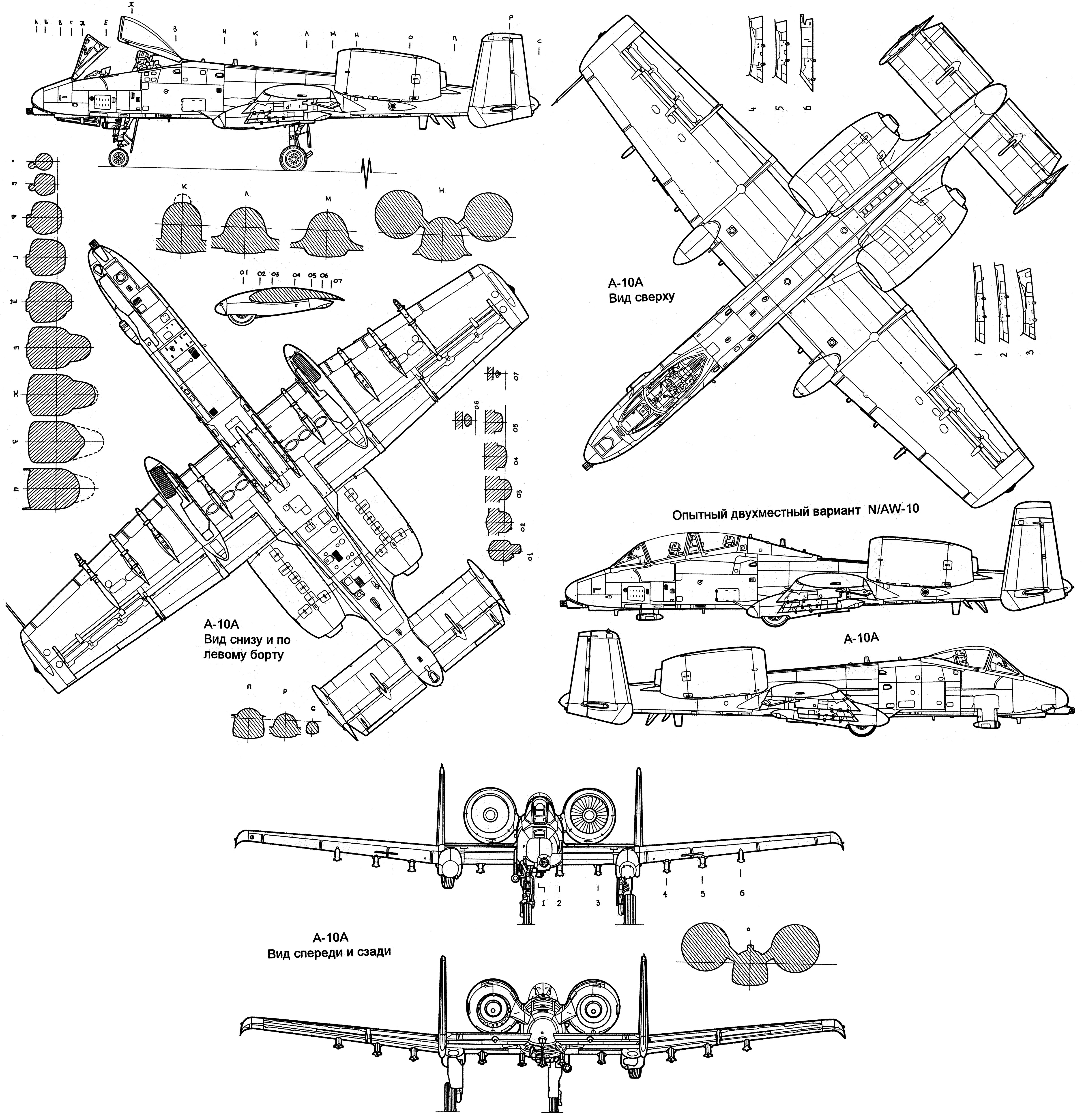

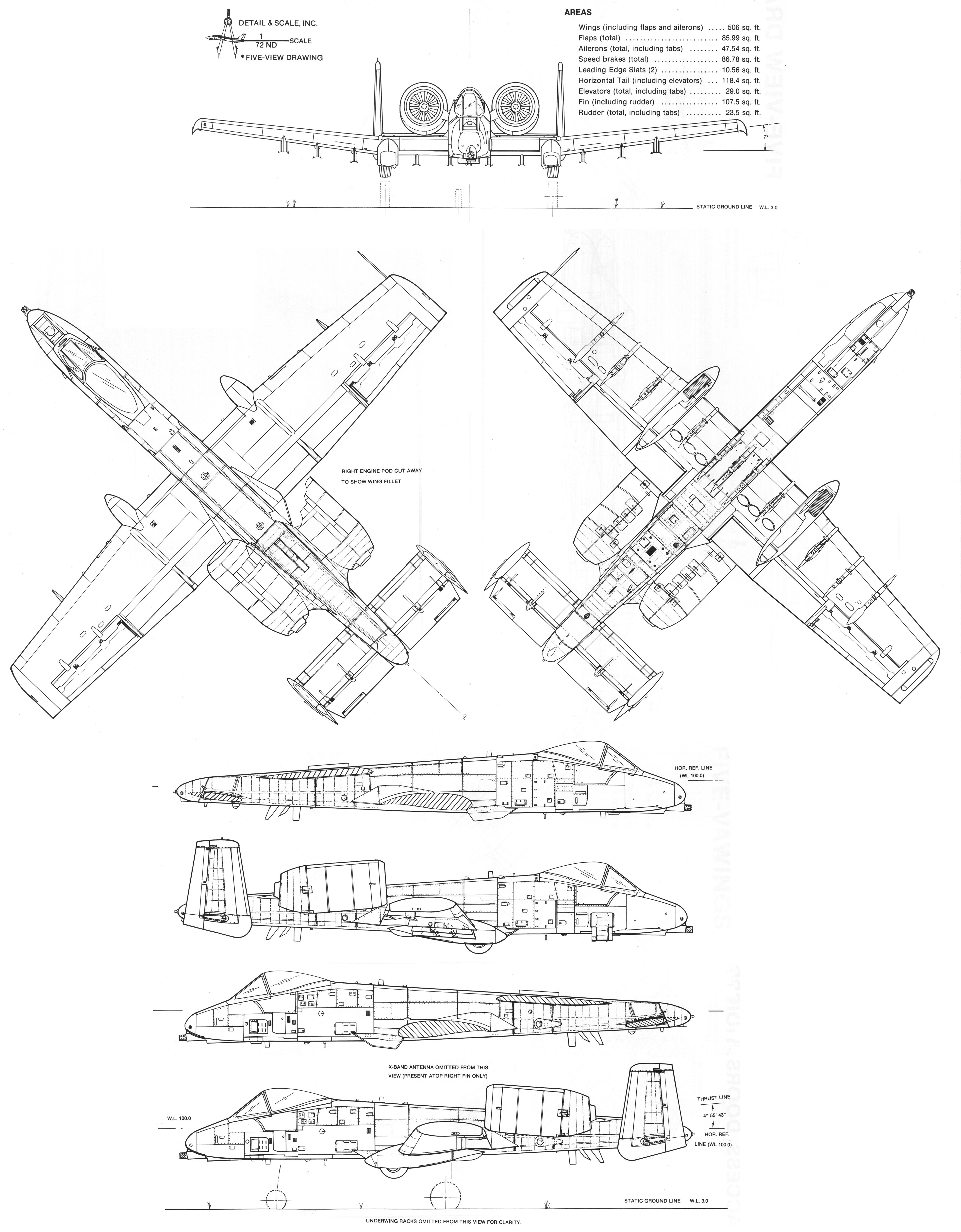

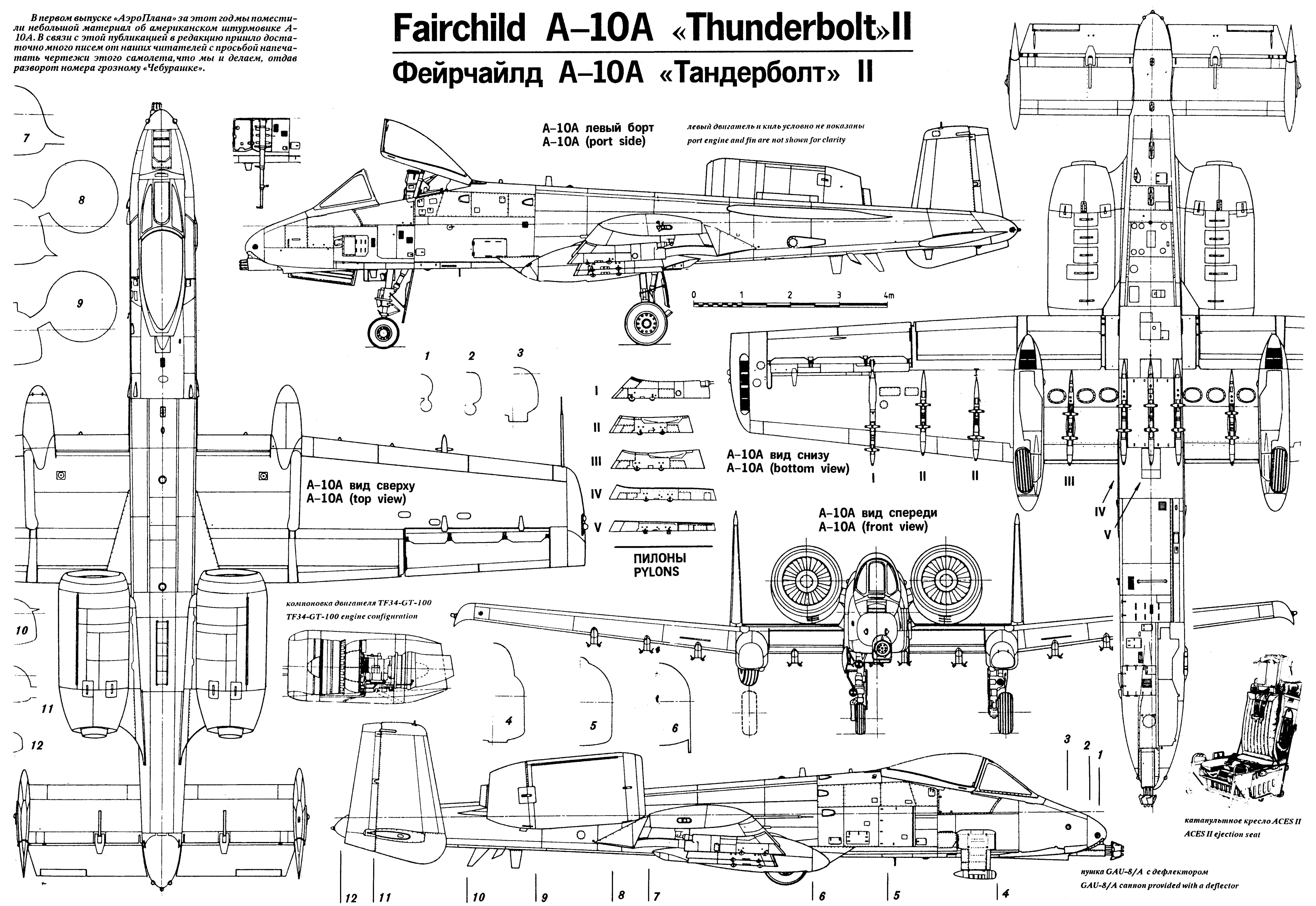

Изображения
