Самоходная артиллерийская установка СУ-14

На базе танка Т-28

Годы производства 1934—1940 г.г.
Выпущено: 2 шт

Модификации

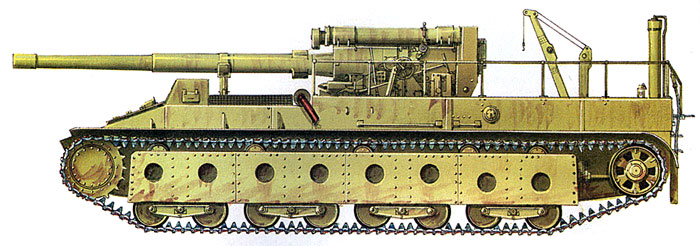

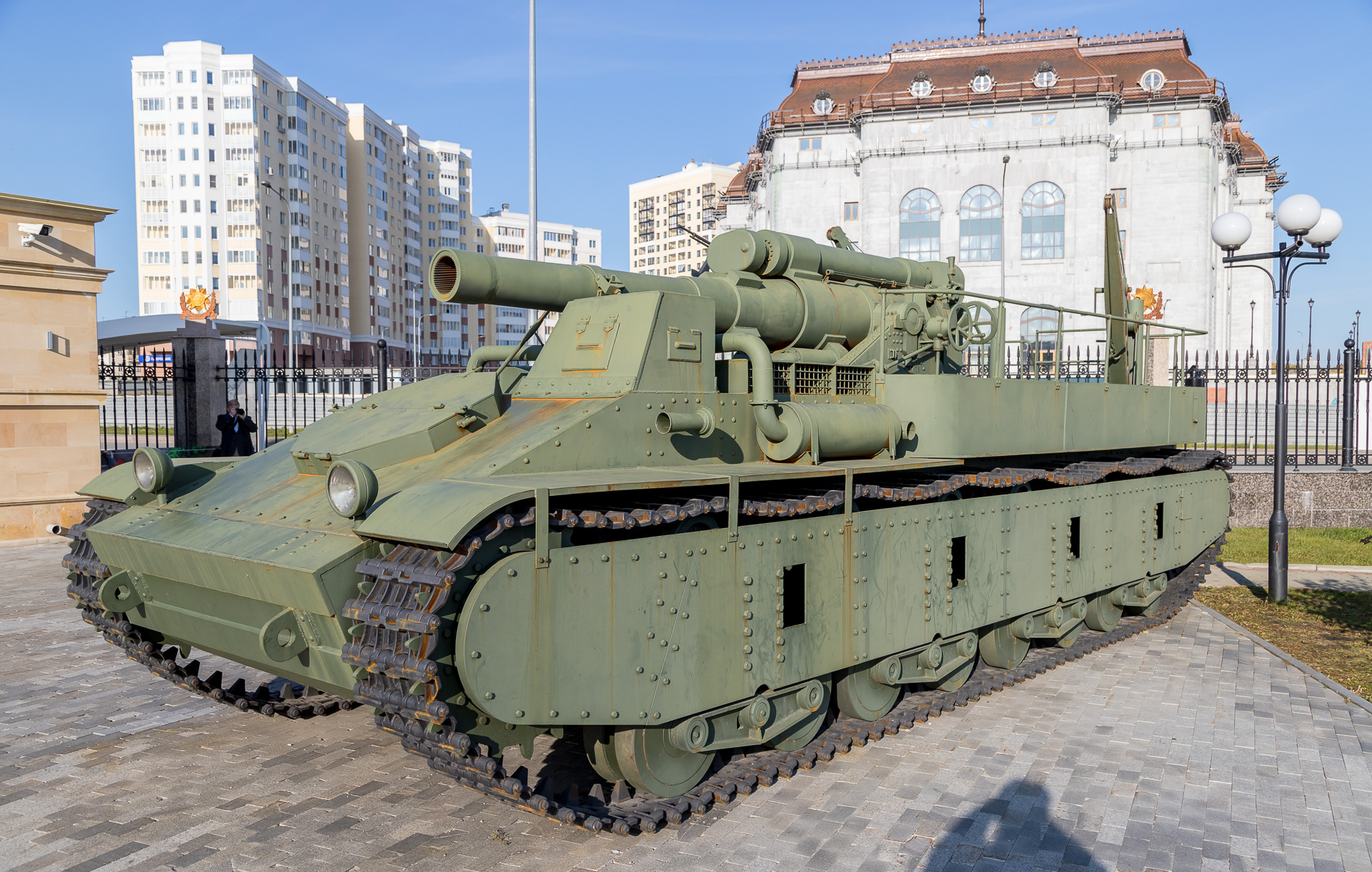

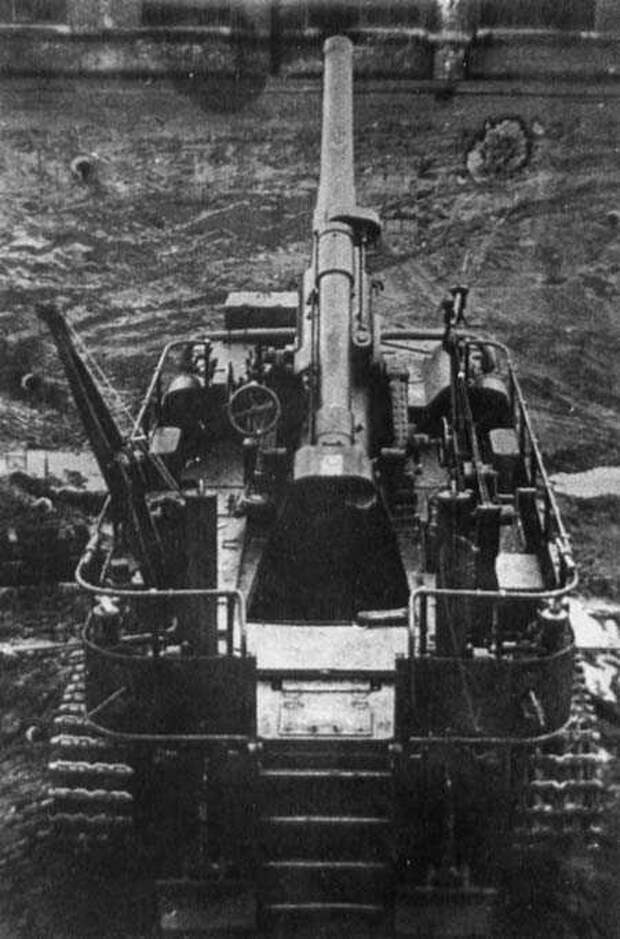

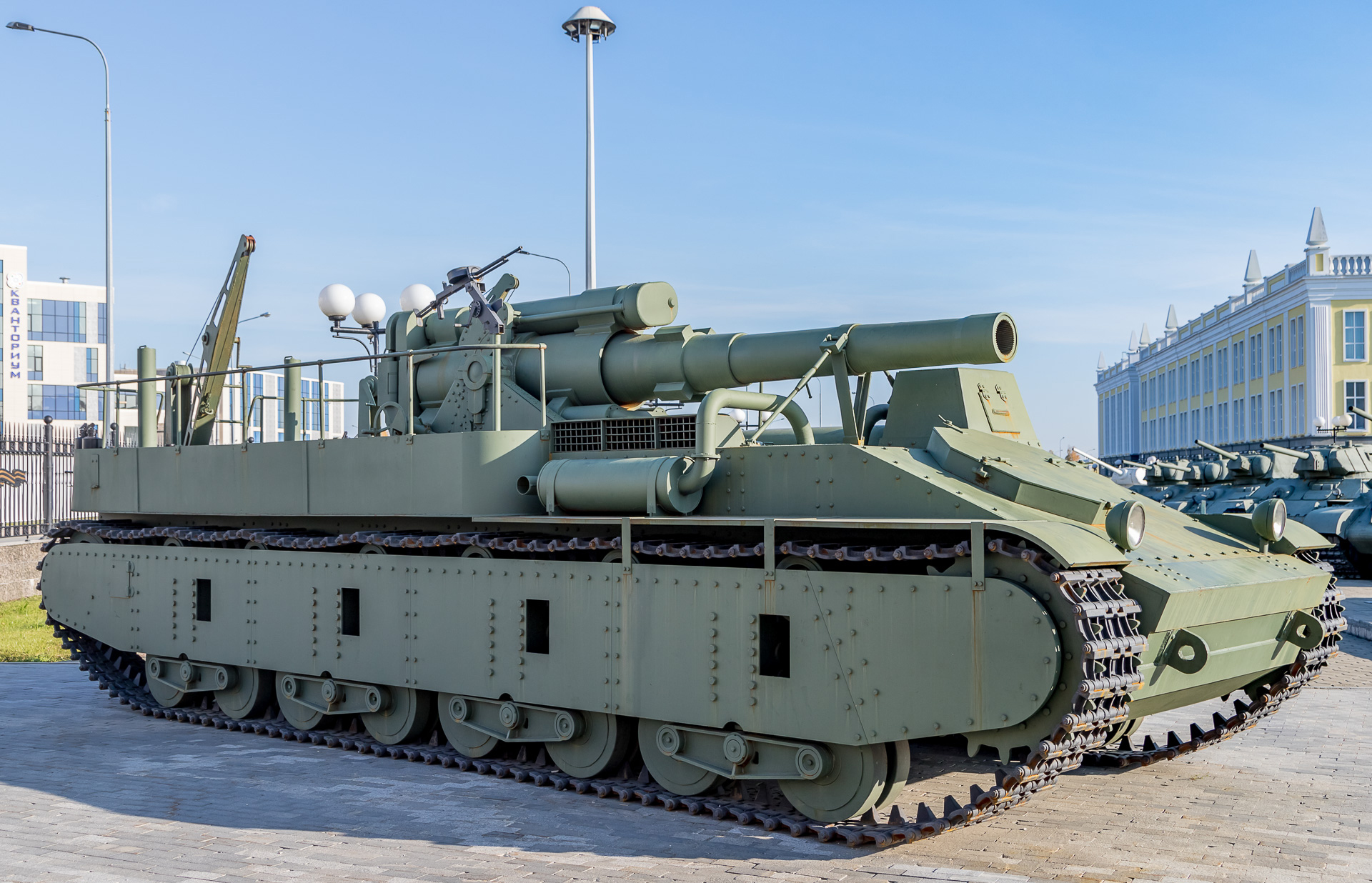

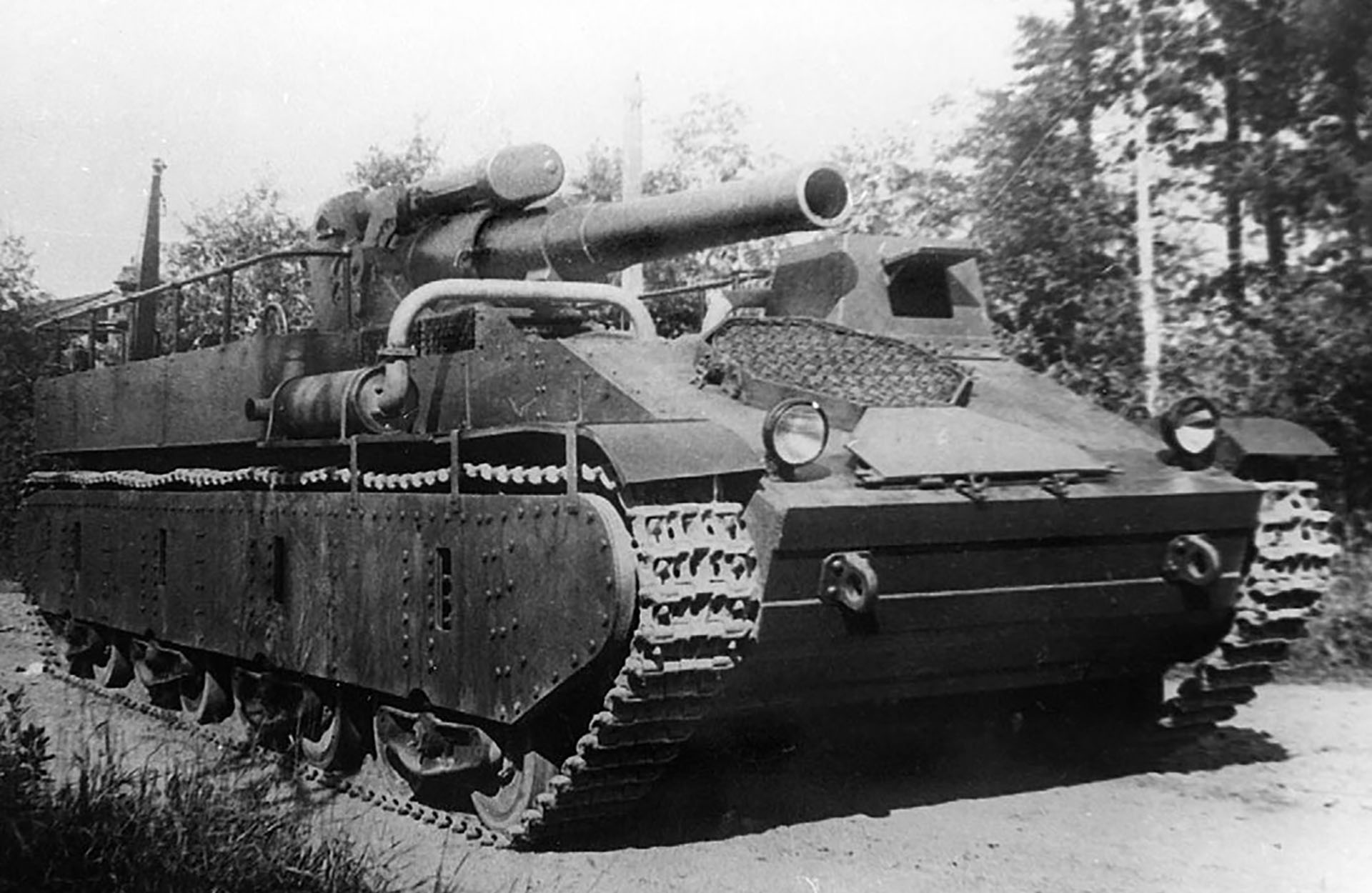

СУ-14-1 - По результатам испытаний СУ-14 конструкторы завода № 185 спроектировали модернизированный вариант установки, получивший индекс СУ-14-1. В начале 1936 года был закончен опытный образец установки СУ-14-1. Основные изменения в СУ-14-1 по сравнению с СУ-14 были в ходовой части, в коробке передач, главном фрикционе, бортовых передачах и т. д. Был убран механизм выключения подрессоривания при стрельбе. Вместо двигателя М-17 был установлен форсированный до 680 л. с. двигатель М-17Т. 15 мая 1936 года опытный образец СУ-14-1 с 203-мм гаубицей Б-4 был подан на полигонные испытания на НИАП. Позже 203-мм гаубица Б-4 была заменена 152-мм орудием БР-2.

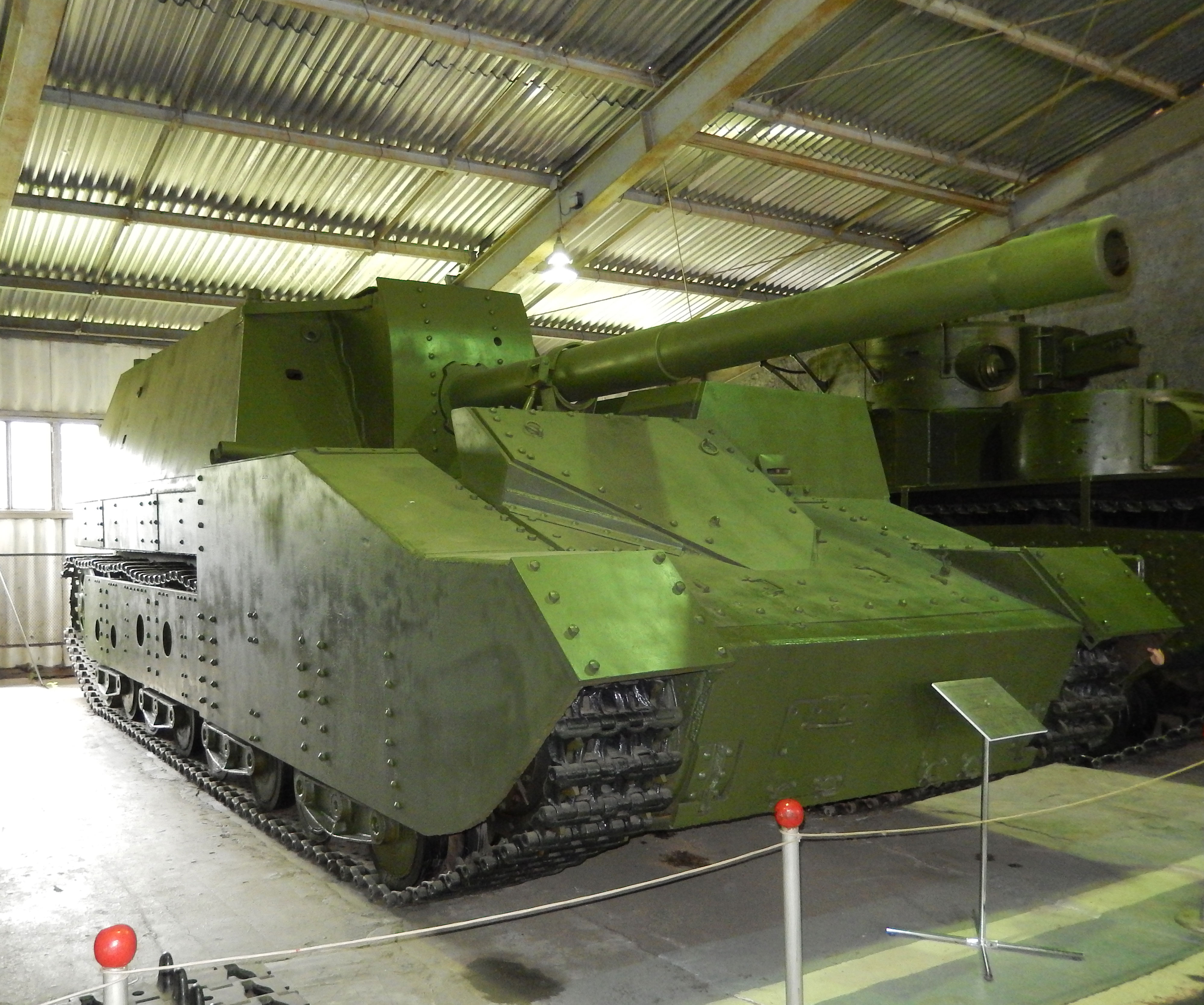

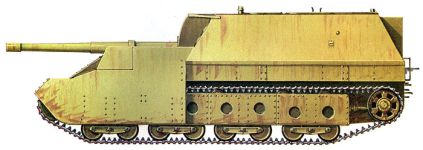

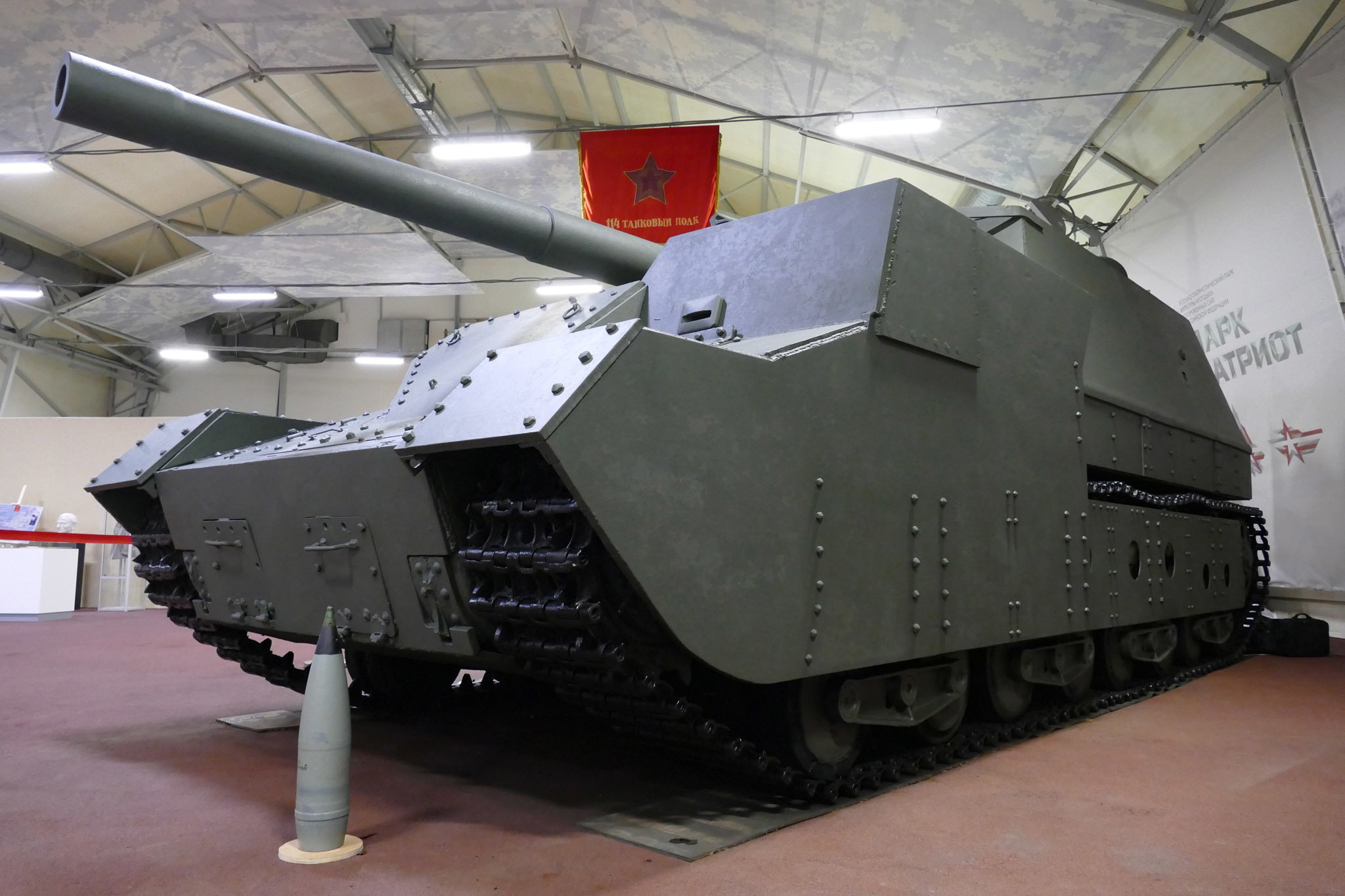

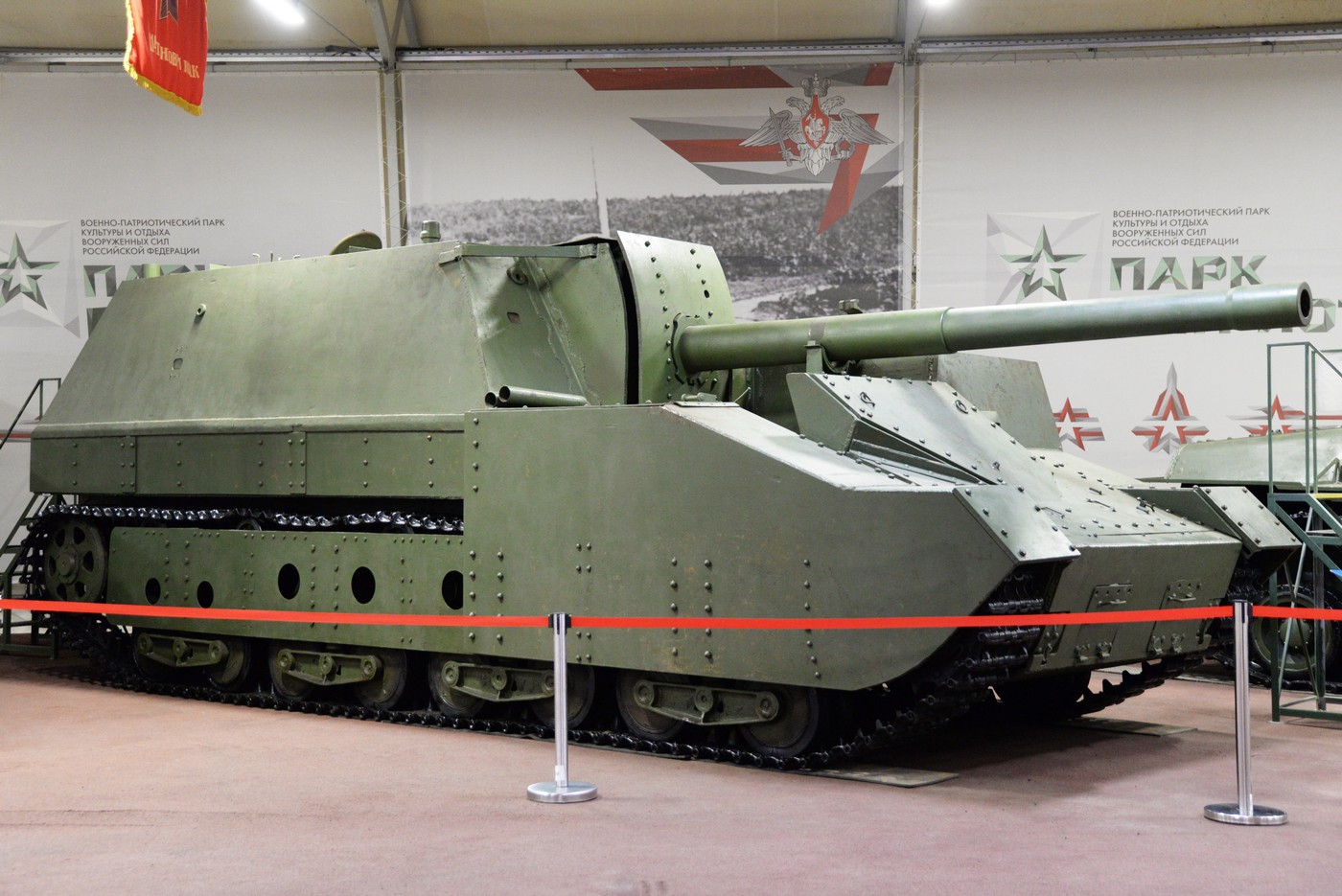

СУ-14-2 - Разработана в 1937 году на базе шасси танка Т-28 с использованием отдельных агрегатов танка Т-35, в 1940 году оснащена дополнительным броневым экранированием. Изначально предназначалась для разрушения долговременных укреплений противника. Вооружение: 152-мм пушка БР-2, четыре пулемёта ДТ. Экипаж — 7 человек. СУ-14-2 принимала участие в боевых действиях при обороне Москвы, где использовались для стрельбы с закрытых позиций возле станции Кубинка по наступающим войскам немцев. Основным отличием СУ-14-2 от СУ-14-1 было наличие 152-мм орудия БР-2 в бронированной рубке.

Технические характеристики

Боевая масса, т 48 (Б-4), 64 (БР-2)
Экипаж, чел. 7
Ширина, мм 3200
Клиренс, мм 530
Бронирование
Лоб корпуса, мм/° 20
Тип двигателя форсированный М-17Т
Мощность двигателя, л. с. 680
Скорость по шоссе, км/ч 22
Тип подвески сблокированная попарно, на горизонтальных пружинах
Ширина гусеницы, мм 526
Преодолеваемая стенка, м 1,2
Преодолеваемый ров, м 3,5
Преодолеваемый брод, м 1
Вооружение
Калибр и марка пушки 203-мм гаубица образца 1931 года Б-4 или 152-мм пушка образца 1935 года БР-2
Боекомплект пушки 8
Углы ВН, ° +0° до + 60°[1]
Углы ГН, ° ±4°[1]
Дальность стрельбы, км 18
Прицелы панорама Герца
Пулемёты 3 × 7,62-мм ДТ
