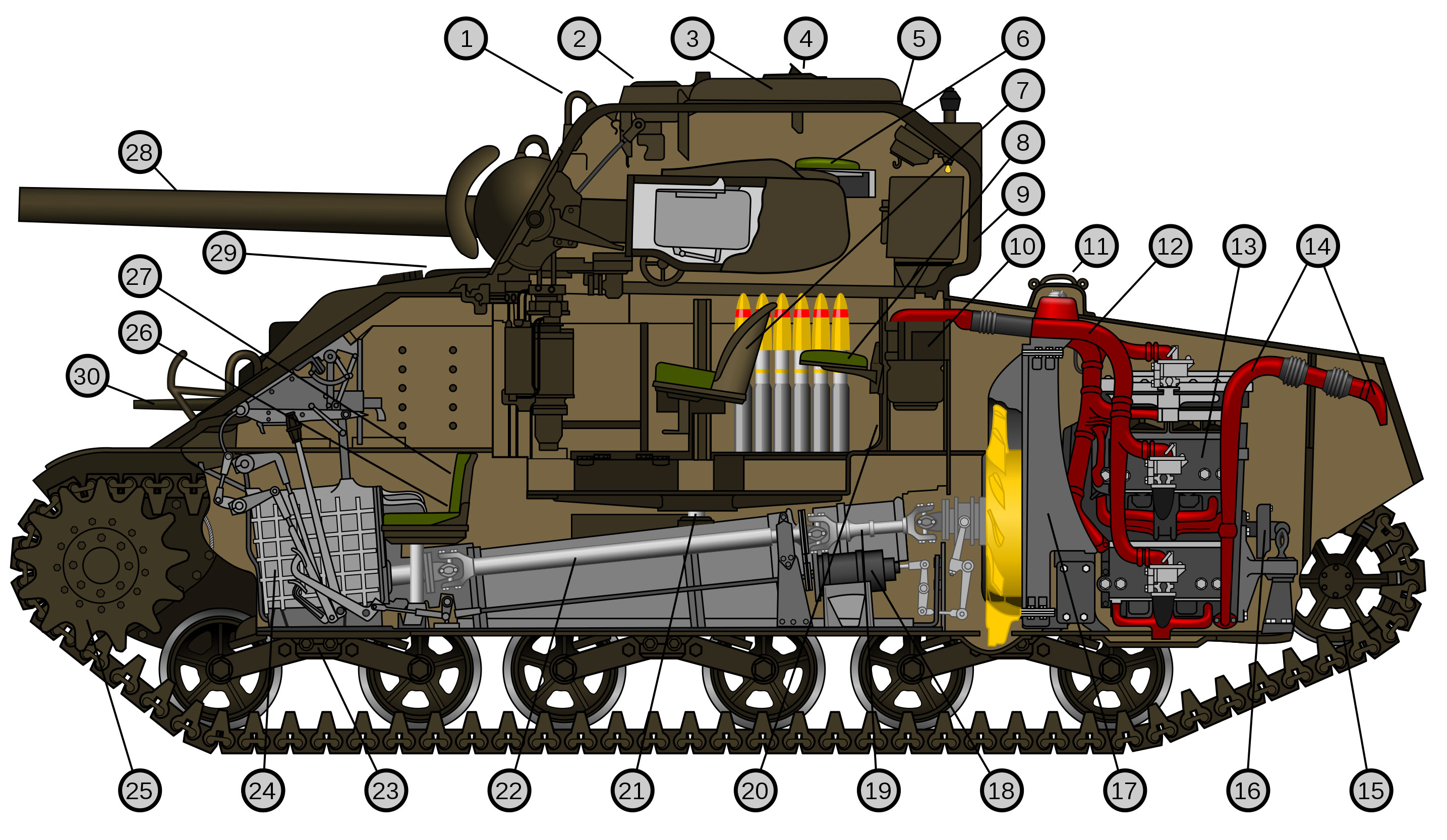

Схема внутренней компоновки танка M4A4
1 — рым, 2 — вентилятор, 3 — башенный люк, 4 — перископ, 5 — окантовка люка, 6 — башенное сиденье, 7 — сиденье наводчика, 8 — сиденье, 9 — башня, 10 — воздушный фильтр, 11 — крышка горловины радиатора, 12 — воздушный коллектор, 13 — силовая установка, 14 — патрубок, 15 — денивец, 16 — водяной насос, 17 — радиатор, 18 — генератор, 19 — задний карданный вал, 20 — боеукладка, 21 — контактное кольцо, 22 — передний карданный вал, 23 — тележка подвески, 24 — коробка передач, 25 — ведущая звездочка, 26 — сиденье водителя, 27 — сиденье стрелка, 28 — 75-мм орудие, 29 — люк водителя, 30 — пулемёт M1919A4.
