Компоновка головного вагона ЭР-2 с плоской кабиной

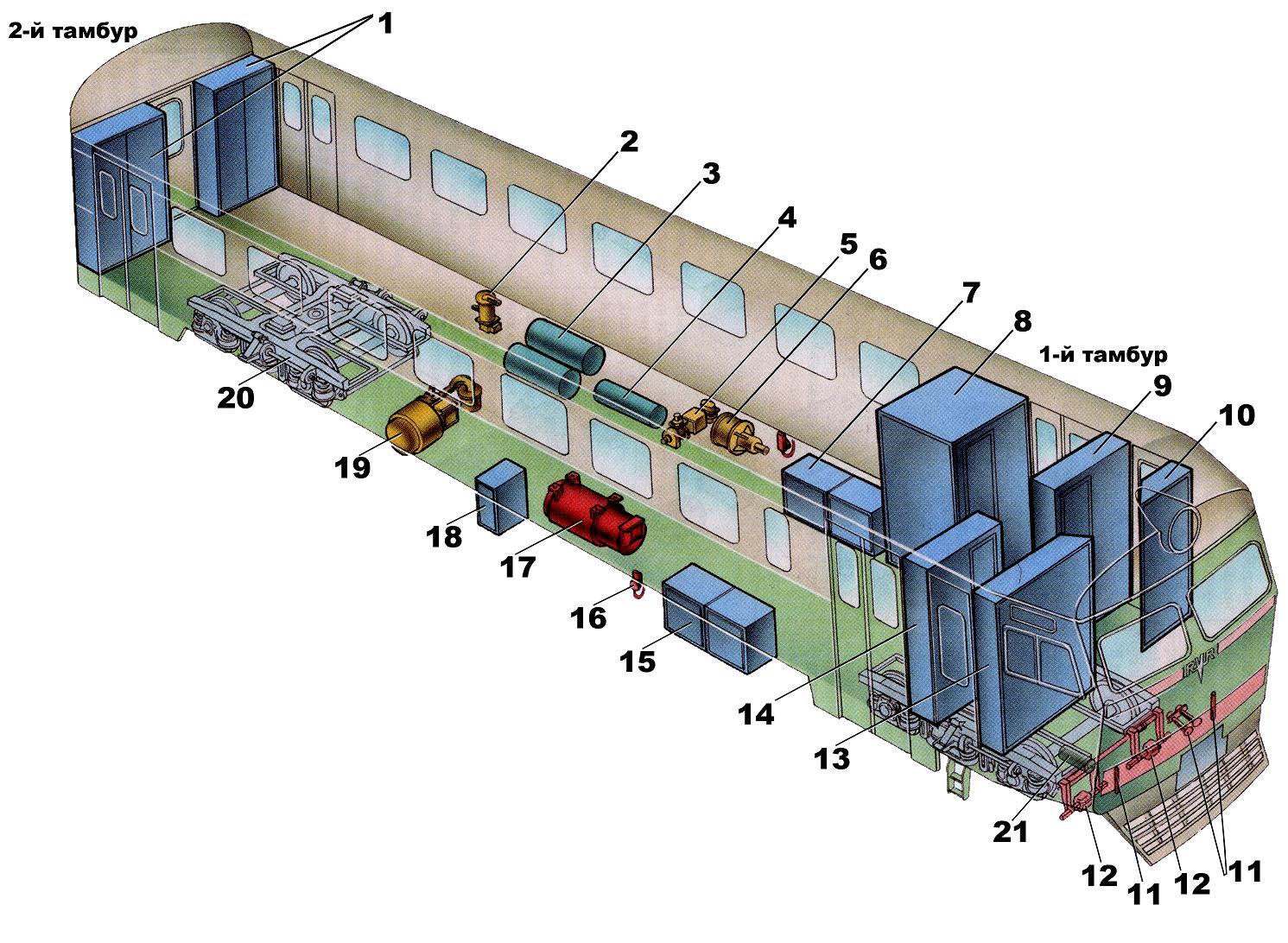

1 — свободные шкафы; 2 — масловлагоотделитель; 3 — главные резервуары; 4 — запасной резервуар; 5 — электровоздухораспределитель; 6 — тормозной цилиндр; 7 — ящик с аккумуляторной батареей; 8 — туалет; 9, 13, 14 - шкафы с низковольтными контакторами; 10 — шкаф для спецодежды и инструмента; 11 — звуковые сигналы (свистки и тифоны); 12 — приёмные катушки АЛС; 15, 18 — ящики с высоковольтными контакторами; 16 — розетки внешнего питания постоянного тока 50 В; 17 — преобразователь ДК604; 19 — мотор-компрессор; 20 — тележка; 21 — уравнительный резервуар
