Компоновка ракетного танка ИТ-1
Вернуться в категорию ИТ-1

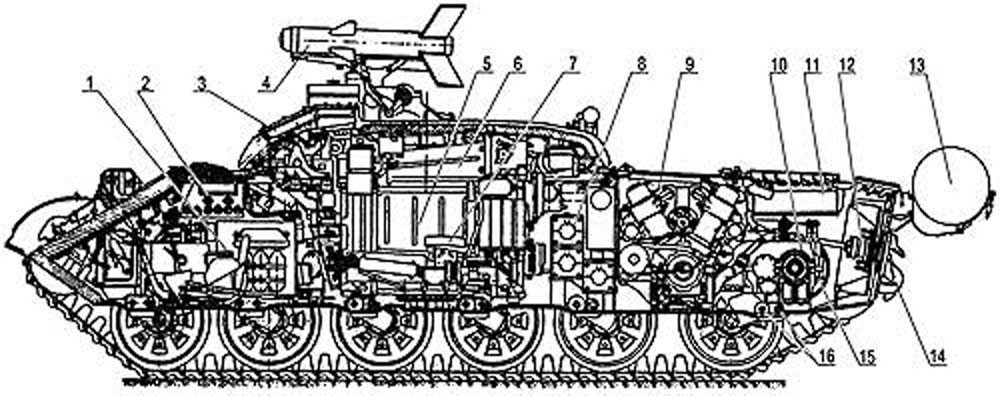

Компоновка ИТ-1
1 сиденье механика-водителя
2 щиток механика-водителя
3 передающая антенна системы управления ТУРС «Дракон»
4 ТУРС «Дракон»
5 механизированный стеллаж ТУРС
6 механизм захвата (выдачи) ТУРС
7 сиденье командира танка
8 укладка ТУРС у перегородки МТО
9 дизель В-26
10 коробка передач
11 водяной радиатор системы охлаждения двигателя
12 вентилятор
13 200-литровая бочка с топливом
14 буксирный крюк задний
15 планетарный механизм поворота
16 торсионный вал
