Компоновка салона самолета Ил-62
Вернуться в категорию Ил-62

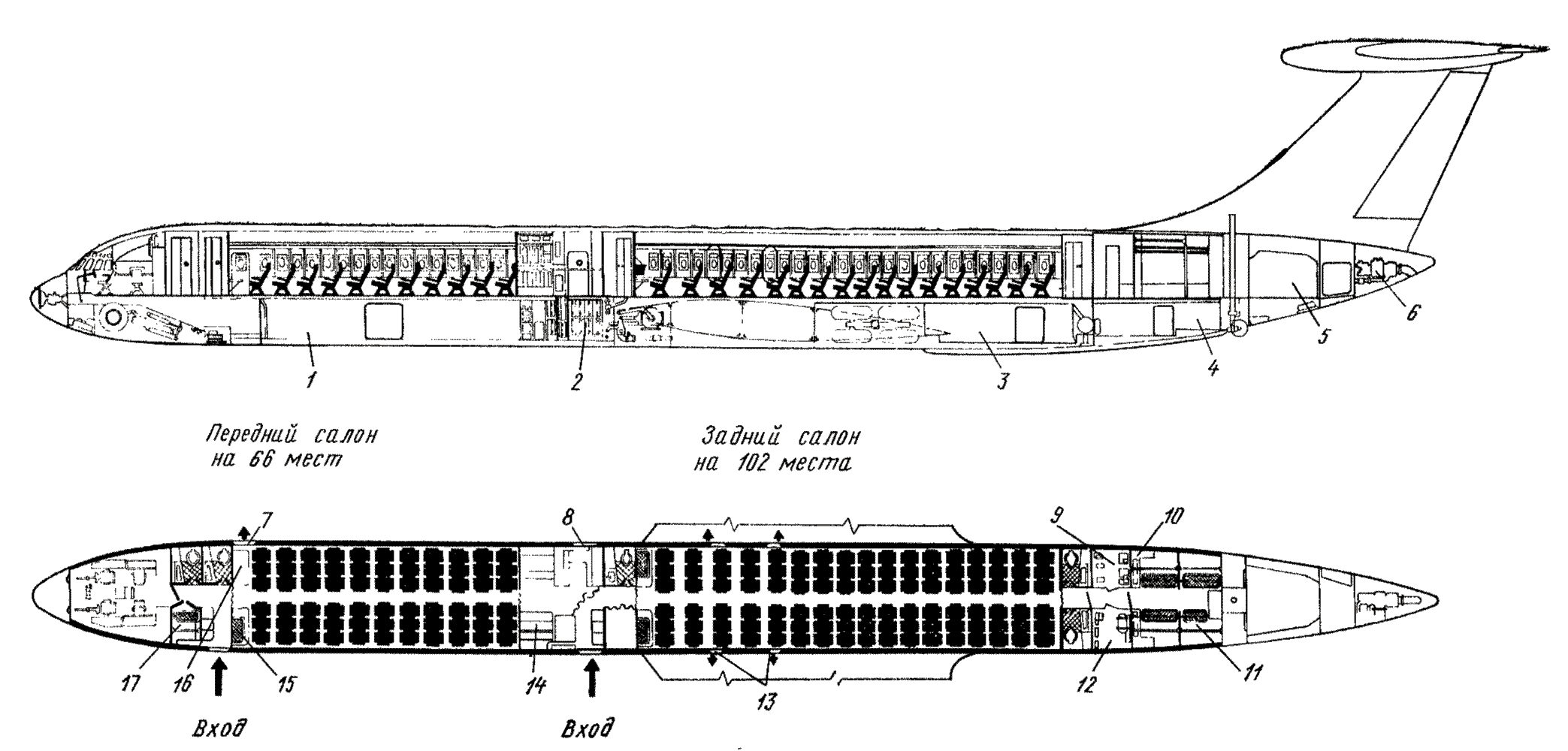

Вариант компоновки самолета Ил-62 на 168 мест
1—багажно-грузовое помещение №1; 2—подпольная пасть буфета-кухни; 3—багажно-грузовое помещение №2; 4—багажно-грузовое помещение №3; 5—багажно-грузовое помещение №4; 6-вспомогательная силовая установка; 7—запасный выход; 8—дверь буфета; 9—радиоотсек; 10—электрооборудование; 11-гардероб; 12—гидроотсек; 13— аварийные выходы; 14—буфет-кухня; 15—детская люлька; 16—столик; 17—гардероб для членов экипажа
