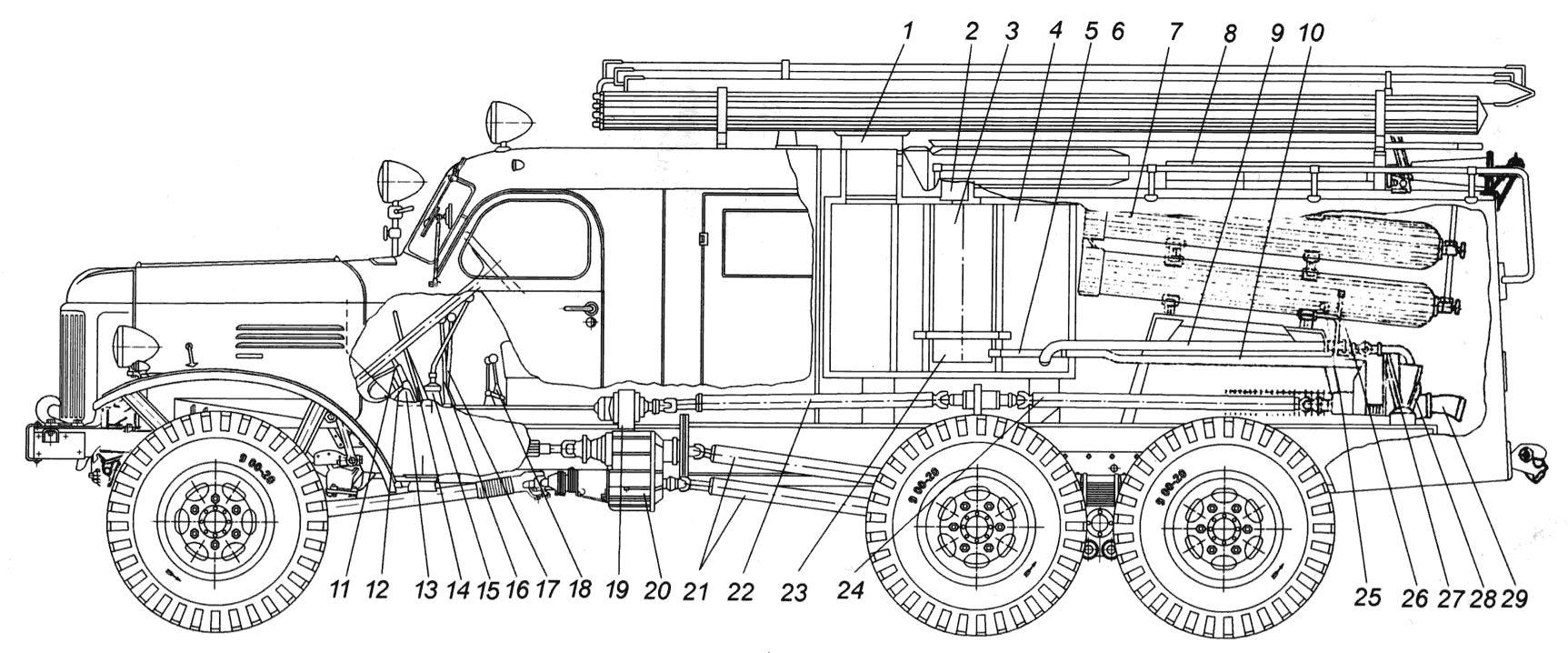

Компоновочная схема аэродромного автомобиля углекислотного тушения ПМЗ-15 на шасси ЗиС-151
1 — горловина водобака; 2 — горловина пенобака; 3 — пенобак; 4 — водобак; 5 — пенопровод; 6 — термоизоляция; 7 — баллоны с углекислотой; 8 — поручни; 9 — труба из водобака; 10 — труба к пеносмесителю; 11 — педаль ножного тормоза; 12 — педаль газа; 13 — педаль сцепления; 14 — тормоз ручной; 15 — рычаг коробки передач; 16 - рычаг переключения раздаточной коробки; 17 — рычаг включения переднего моста; 18 — рычаг включения коробки отбора мощности; 19 — коробка отбора мощности; 20 —раздаточная коробка; 21 — карданные валы автомобиля ЗиС-151; 22 — силовая передача к насосу; 23 — пробка пенобака; 24 — сирена; 25 — воздушный фильтр вакуум-системы; 26 - рычаг включения вакуум-системы; 27 — рычаг сцепления; 28 — рычаг газа; 29 — насос
