Компоновка Lockheed P-38
Вернуться в категорию Lockheed P-38

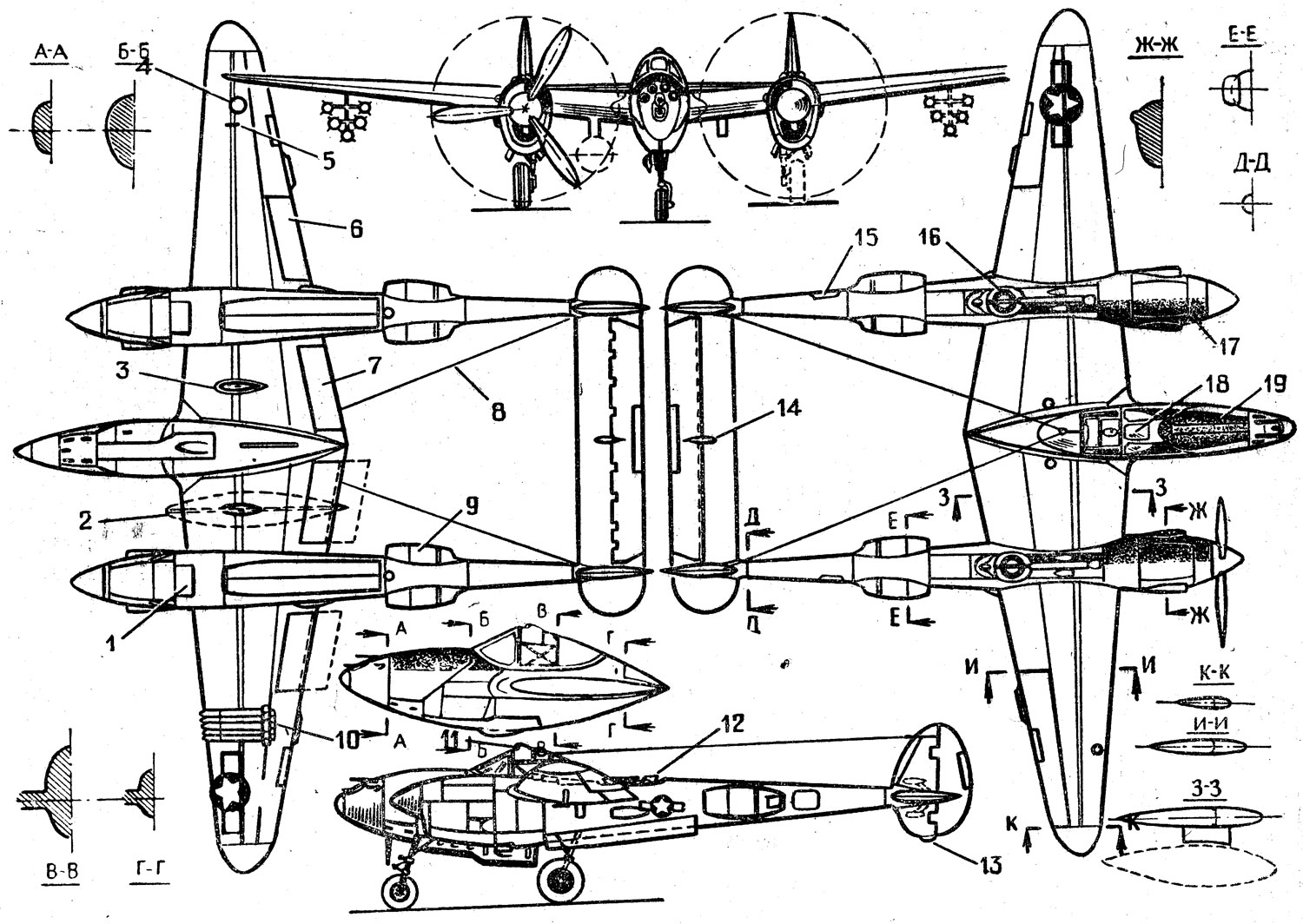

Компоновка Lockheed Martin P-38
1 — створка системы охлаждения мотора: 2 — подвесной топливный бак; 3 — место подвесим бака или бомбы; 4 — посадочный огонь; 5 — трубка приемника воздушного давления; 6 и 7 — закрылки; 8 — радиоантенна; 9 — радиатор системы охлаждения мотора; 10 — реактивные снаряды; 11 — зеркало заднего вида; 12 — выхлопной патрубок мотора; 13 — костыль для грубой посадки; 14 — статическая и аэродинамическая балансировка руля высоты; 15 — люк аккумуляторного отсека; 16 — турбонагнетатель, работающий на выхлопных газах мотора; 17 — заливные горловины топливных баков; 18 — бронированное лобовое стекло фонаря кабины; 19 — темная окраска, не дающая бликов.
