Чертеж Lockheed Martin F-4A
Вернуться в категорию Lockheed P-38
Чертеж Lockheed Martin F-4A

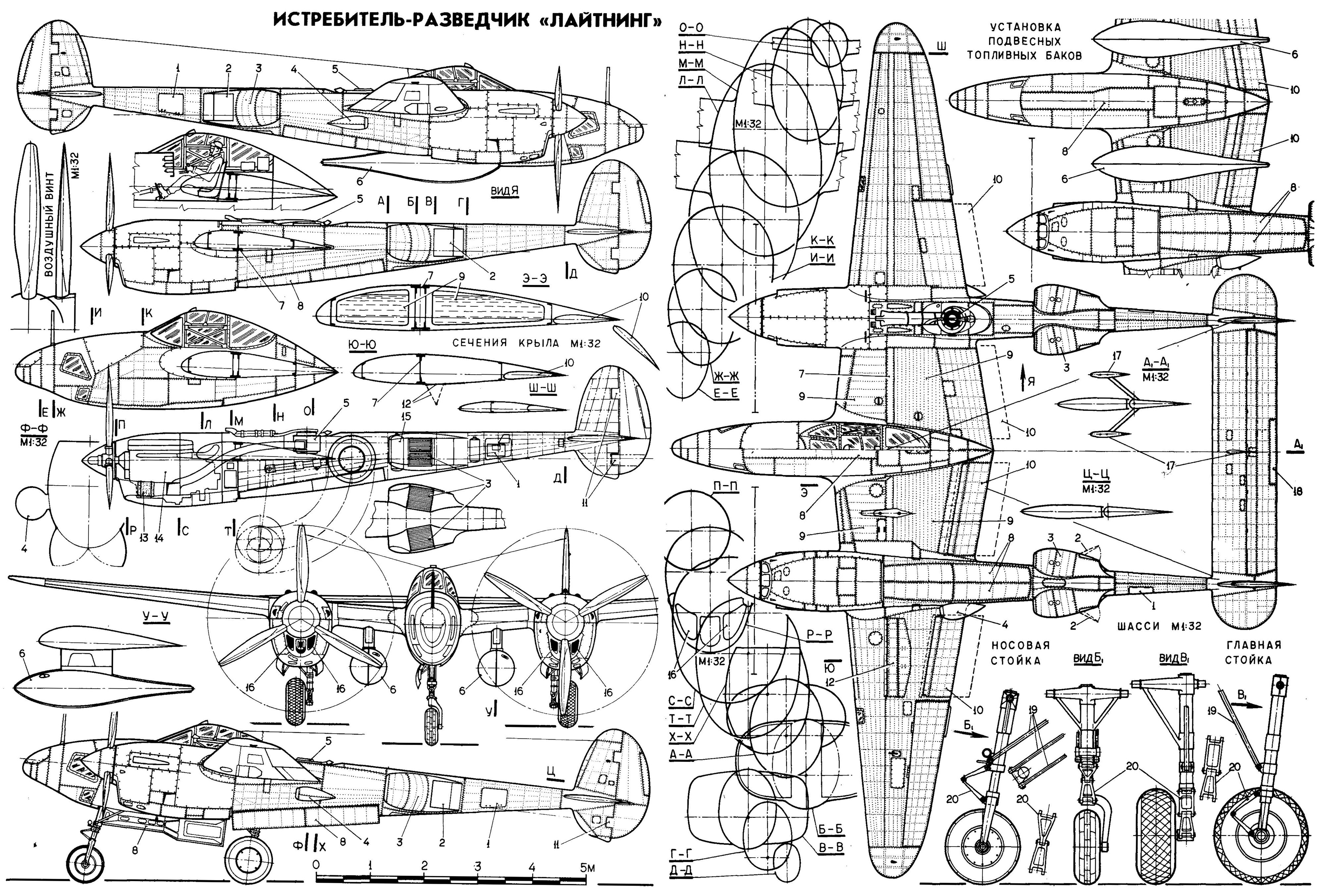

1 — аккумуляторный люк, 2 — управляемые створки водяного радиатора, 3 — водяные радиаторы (по два на каждый двигатель), 4 — воздухозаборник карбюратора, 5 — турбонагнетатель двигателя (с приводом от выхлопных газов), 6 — подвесные топливные баки, 7—лонжерон крыла, 8—створки шасси, 9—крыльевые топливные баки, 10—выдвижной закрылок, 11 —аэродинамические компенсаторы и весовые балансиры руля направления, 12 — тормозной щиток-интерцептор, 13 — маслорадиаторы, 14 — двигатель “Алиссон”, 15 — кислородный баллон, 16 — воздухозаборники маслорадиаторов, 17 — противофлаттерные балансиры руля высоты, 18 — триммер руля высоты, 19 — подкосы стоек шасси, 20 — шлицшарниры стоек шасси.
