Компоновочная газобаллонного схема ЗиС-30
Вернуться в категорию ЗиС-21

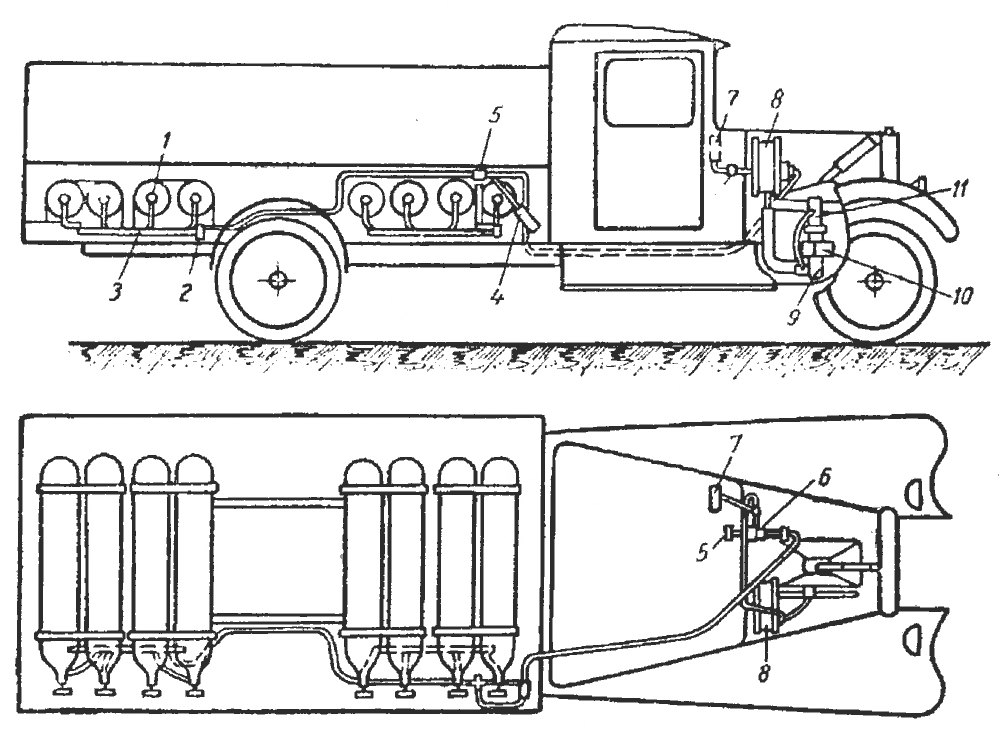

Компоновочная газобаллонного схема ЗиС-30
1 - баллоны с газом, 2 - секционные вентили для включения/выключения секций, 3 - коллекторы для соединения трубок, 4 - наполнительный вентиль, 5 - магистральный вентиль, 6 - фильтр, 7 - манометр, 8 - понижающий редуктор, 9 - смеситель, 10 - карбюратор, 11 - трубка холостого хода
