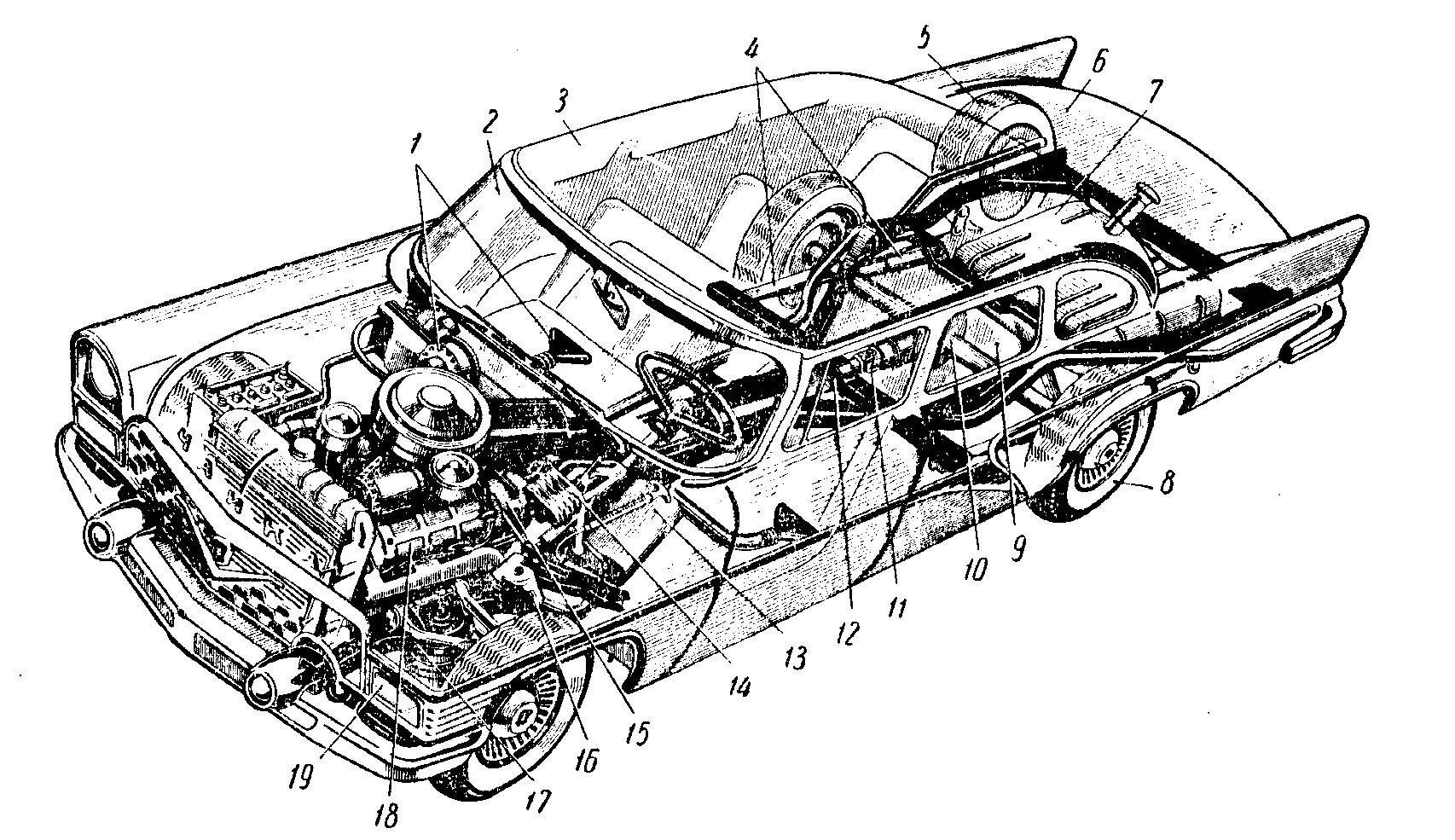

Компоновочная схема ГАЗ-13
1 — система отопления кузова; 2 — панорамное ветровое стекло; 3 — цельнометаллический четырехдверный кузов; 4 — задняя рессорная подвеска с телескопическими амортизаторами; 5 — запасное колесо; 6 — багажник; 7 — топливный бак; 8 — бескамерные шины; 9 — стекла с электроподъемником; 10 — гипоидная глазная передача; 11 — карданная передача с промежуточным валом; 12 — Х-образная хребтовая рама; 13 — глушитель; 14 — вакуумный усилитель гидропривода тормоза; 15 — гидромеханическая автоматическая передача; 16 — рулевое управление с гидроусилителем; 17 — передняя независимая подвеска; 18 — V-образный верхнеклапанный двигатель; 19 — противотуманные фары
