Компоновка тепловоза М62

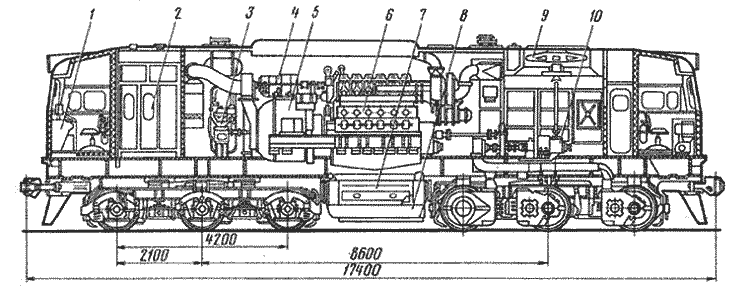

1 — пульт управлении: 2 - камера для электрических аппаратов; 3 - компрессор; 4 - двухмашинный агрегат; 5 - тяговый генератор; 6 - дизель; 7 - аккумуляторная батареи; 8 - топливный бак; 9 — вентилятор вентилятор; 10 — гидропривод вентилятора
