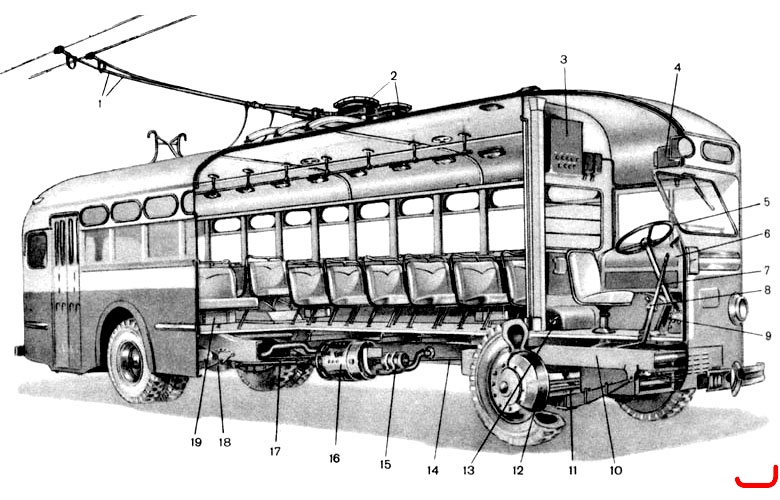

Компоновочная схема МТБ-82

1 - токоприёмники; 2 - радиореакторы; 3 - распределительный щит; 4 - автоматический выключатель; 5 - рулевое управление; 6 - контакторная панель; 7 - рукоятка ручного тормоза; 8 - кран управления дверями; 9 - пусковая педаль; 10 - рама; 11 - передний мост; 12 - тормозной барабан; 13 - контроллер; 14 - тормозная тяга; 15 - низковольтный генератор; 16 - тяговый электродвигатель; 17 - карданный вал; 18 - задний мост; 19 - реостаты в цепи двигателя, служащие для обогрева вагона
