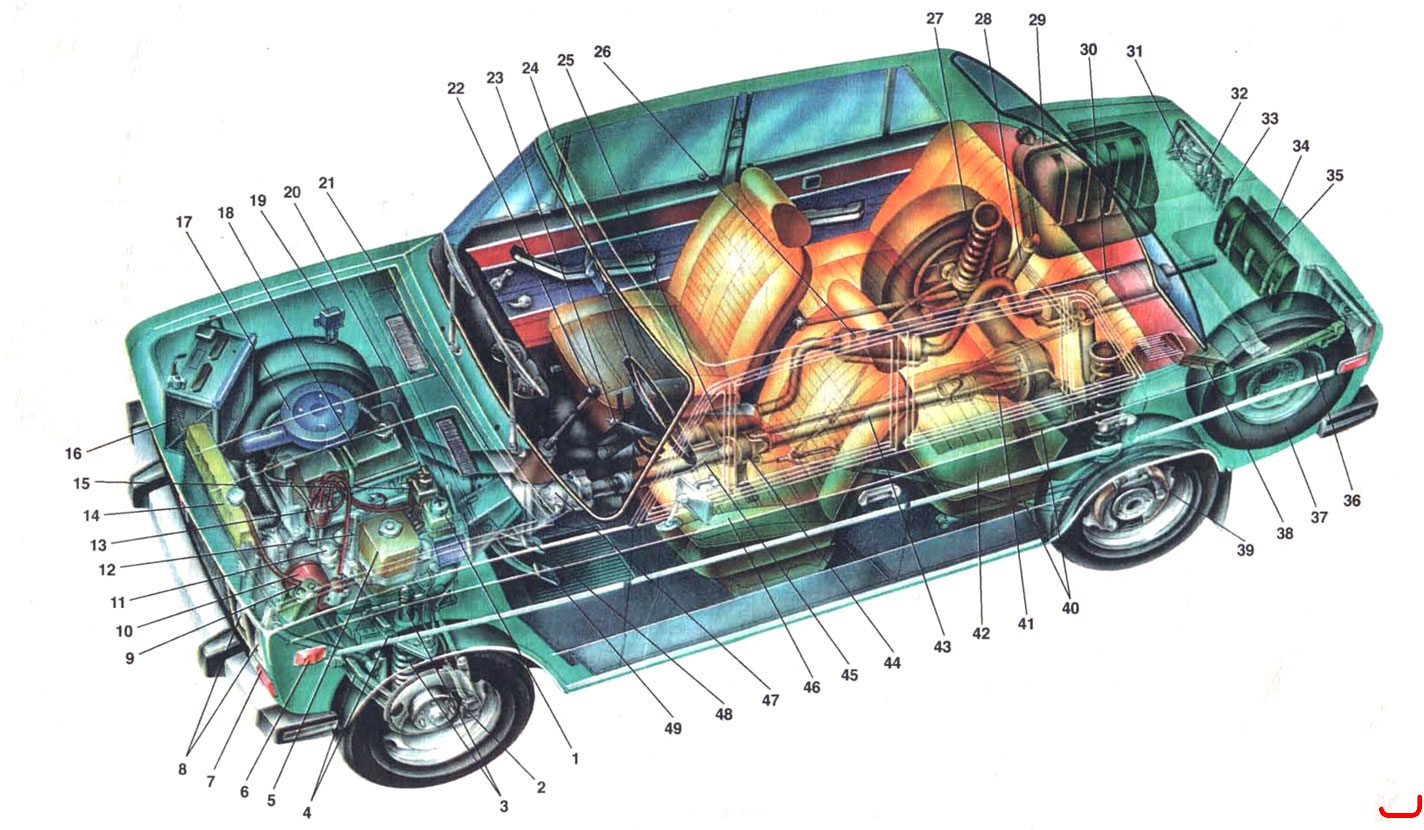

Компоновочная схема ВАЗ-2106

1. Бачок для жидкости гидропривода сцепления;
2. Передний тормоз;
3. Пружина и амортизатор передней подвески;
4. Рычаги передней подвески;
5. Расширительный бачок системы охлаждения двигателя;
6. Боковой указатель поворота;
7. Подфарник;
8. Фары;
9. Бачок омывателя ветрового стекла;
10. Масляный фильтр;
11. Топливный насос;
12. Указатель уровня масла в двигателе;
13. Распределитель зажигания;
14. Радиатор;
15. Бачок для жидкости гидропривода тормозов;
16. Аккумуляторная батарея;
17. Воздушный фильтр;
18. Двигатель;
19. Реле контрольной лампы заряда аккумуляторной батареи;
20. Картер сцепления;
21. Приемная труба глушителей;
22. Рычаг переключения передач;
23. Рычаг стояночного тормоза;
24. Рулевое колесо;
25. Передний дополнительный глушитель;
26. Задний дополнительный глушитель;
27. Пружина задней подвески;
28. Задний амортизатор;
29. Топливный бак;
30. Основной глушитель;
31. Задний указатель поворота;
32. Стоп-сигнал;
33. Фонарь освещения регистрационного знака;
34. Регистрационный знак;
35. Инструментальная сумка;
36. Домкрат;
37. Запасное колесо;
38. Инструментальная коробка;
39. Задний тормоз;
40. Продольные реактивные штанги задней подвески;
41. Задний мост;
42. Заднее сиденье;
43. Задний вал карданной передачи;
44. Промежуточная опора карданной передачи;
45. Передний вал карданной передачи;
46. Переднее сиденье;
47. Коробка передач;
48. Педаль гидропривода колесных тормозов;
49. Педаль гидропривода сцепления.
