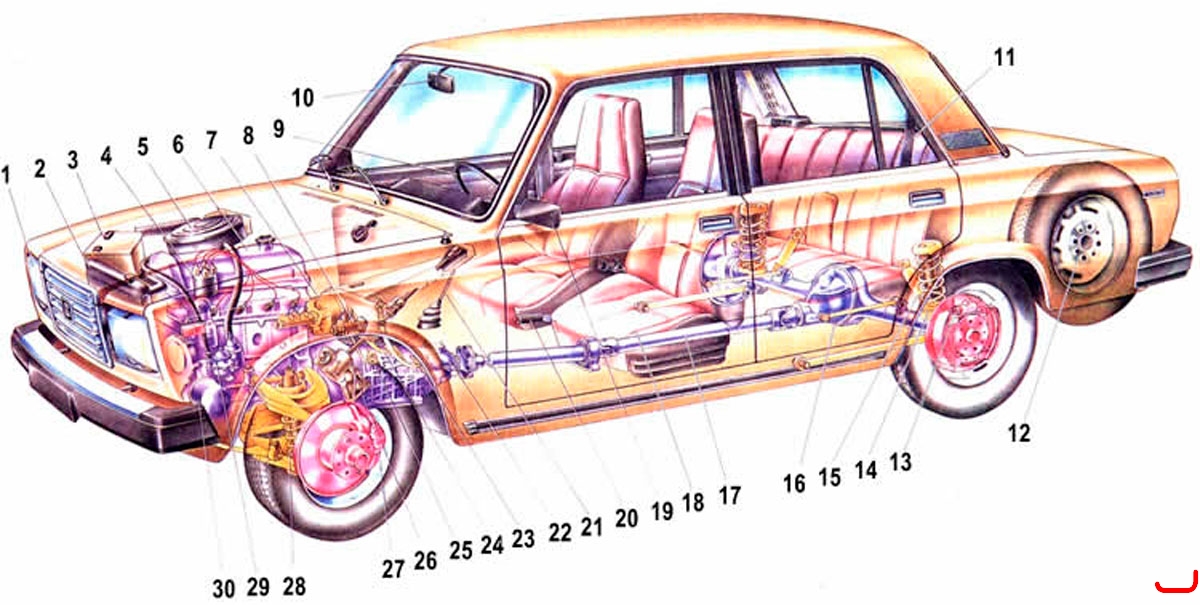

Компоновочная схема ВАЗ-2107

1. Блок-фара.
2. Радиатор системы охлаждения.
3. Аккумуляторная батарея.
4. Распределитель зажигания.
5. Воздушный фильтр.
6. Двигатель.
7. Вакуумный усилитель с главным цилиндром гидропривода тормозов.
8. Главный цилиндр гидропривода выключения сцепления.
9. Рулевое колесо.
10. Внутреннее зеркало заднего вида.
11. Заднее сиденье.
12. Запасное колесо.
13. Задний тормоз.
14. Пружина задней подвески.
15. Амортизатор задней подвески.
16. Задний мост.
17. Карданная передача.
18. Переднее сиденье.
19. Наружное зеркало заднего вида.
20. Рычаг стояночного тормоза.
21. Рычаг переключения передач.
22. Коробка передач.
23. Педаль гидропривода сцепления.
24. Педаль гидропривода тормозов.
25. Педаль управления дроссельными заслонками карбюратора.
26. Червячный редуктор рулевого механизма.
27. Передний тормоз.
28. Пружина передней подвески с амортизатором.
29. Топливный насос.
30. Масляный фильтр.
