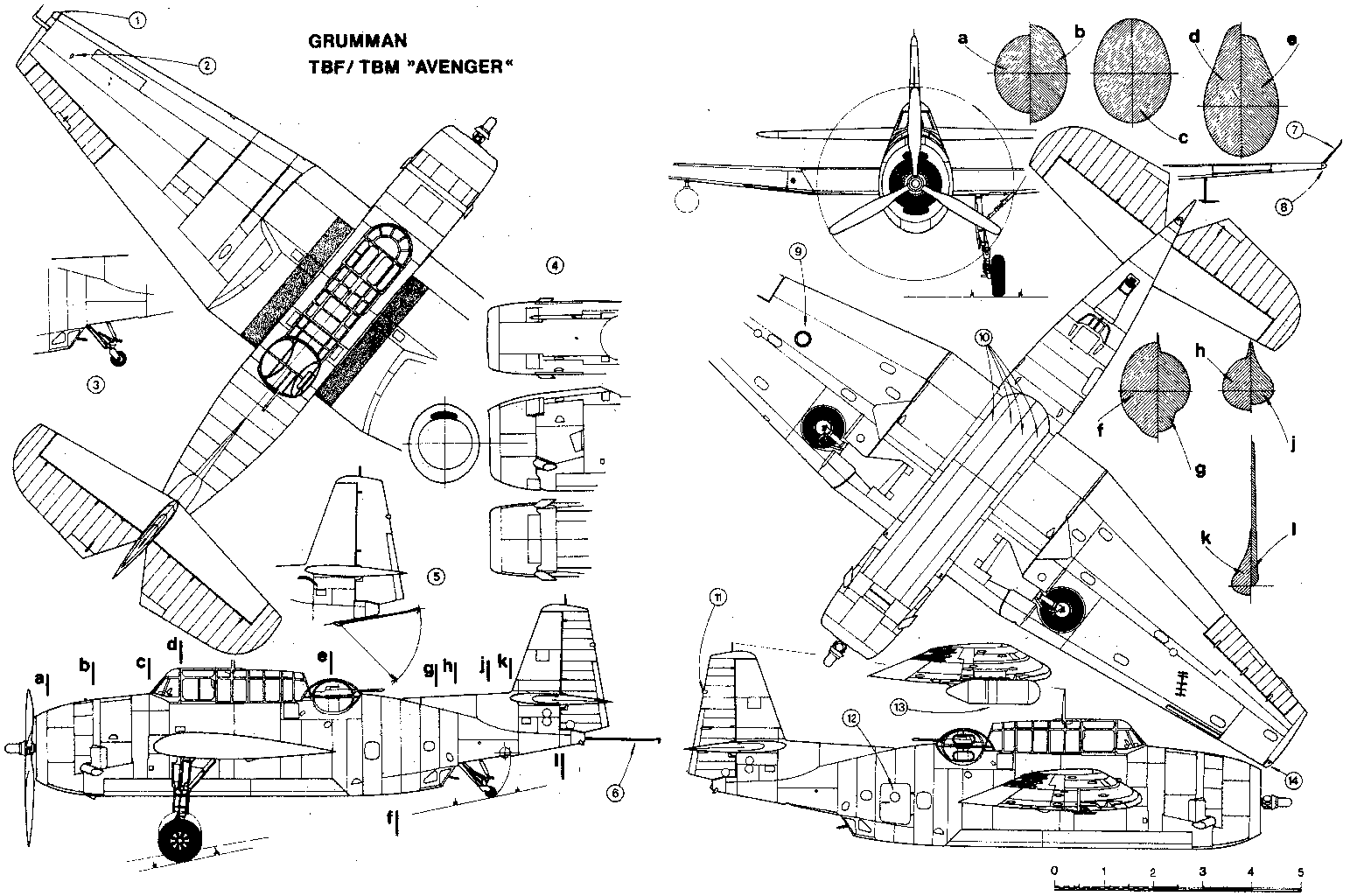

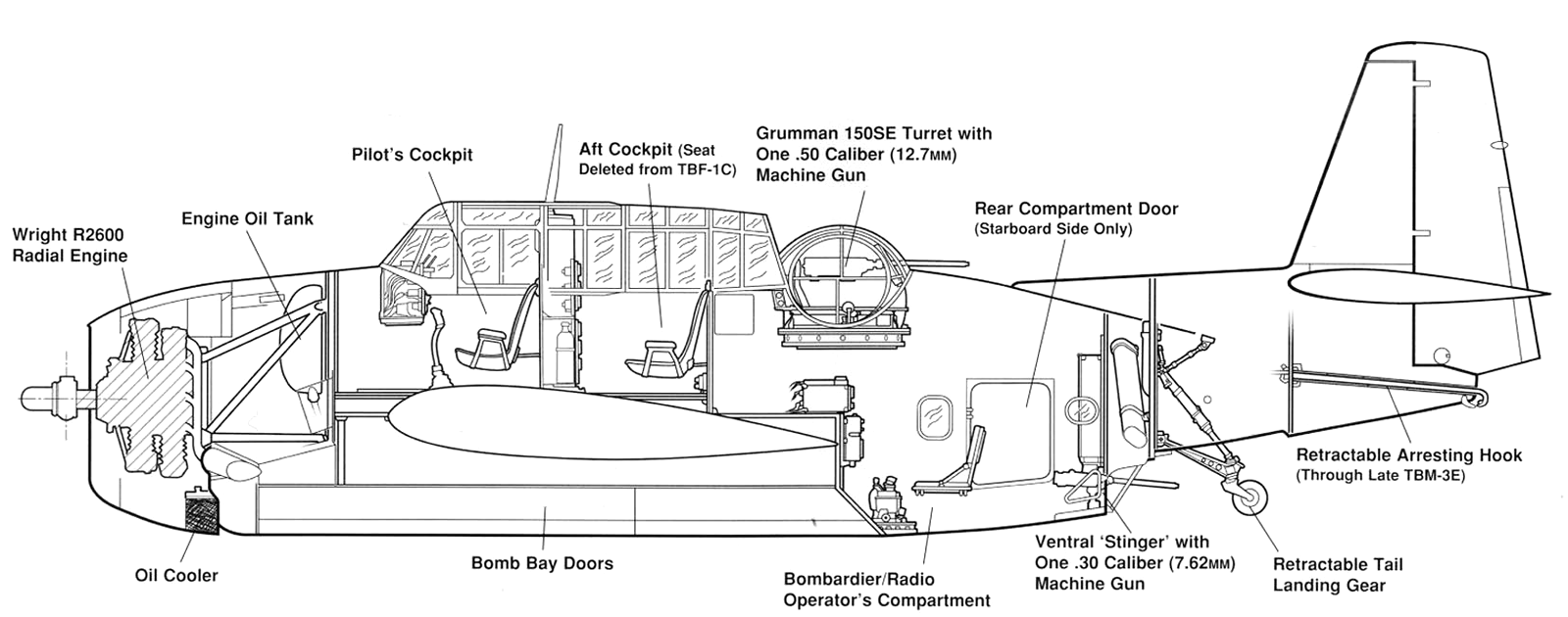

Торпедоносец Grumman TBF (TBM) Avenger
Первый полёт 7 августа 1941 г
Годы производства январь 1942 — сентябрь 1945 г.г.
Выпущено 9839 шт

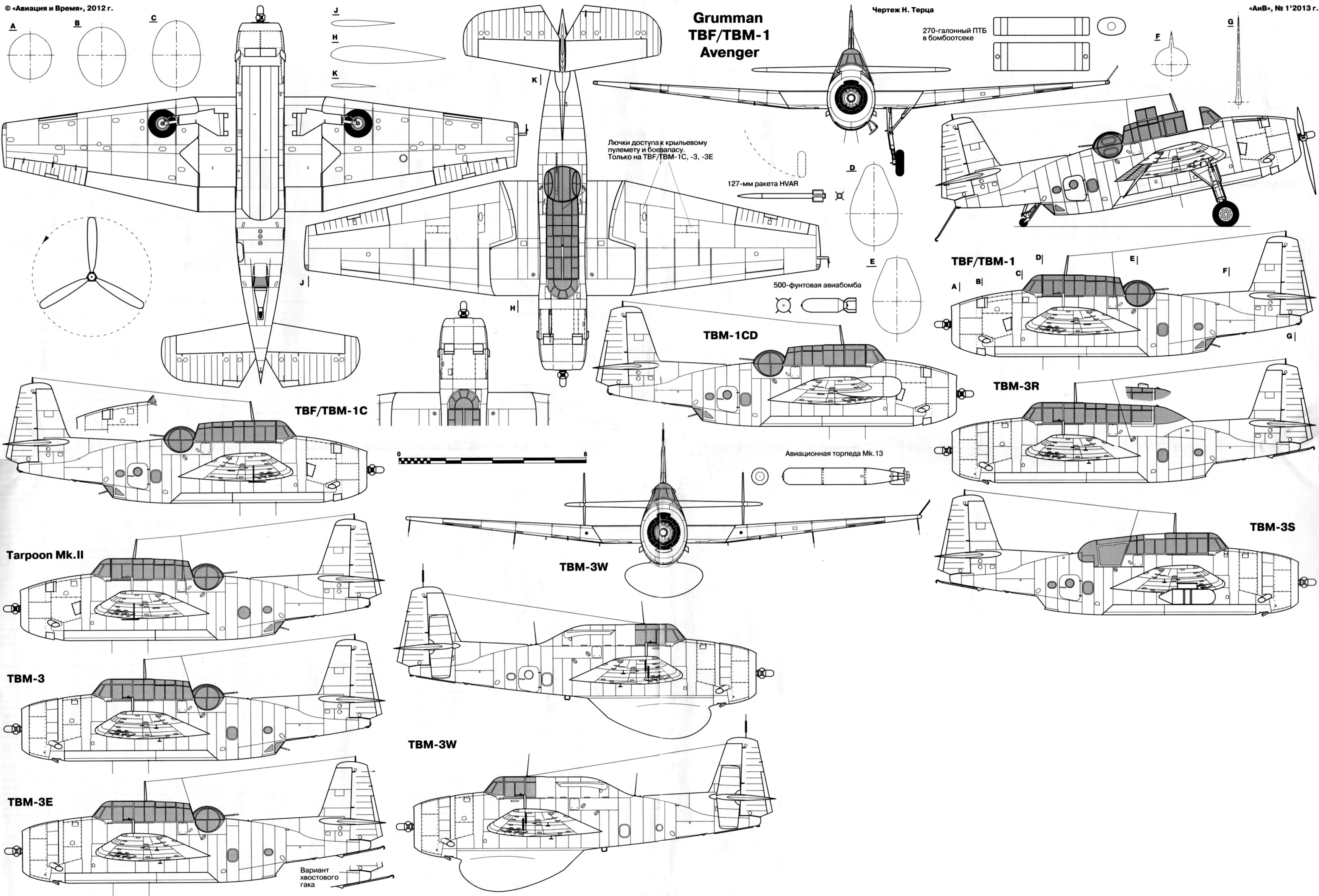

Модификации

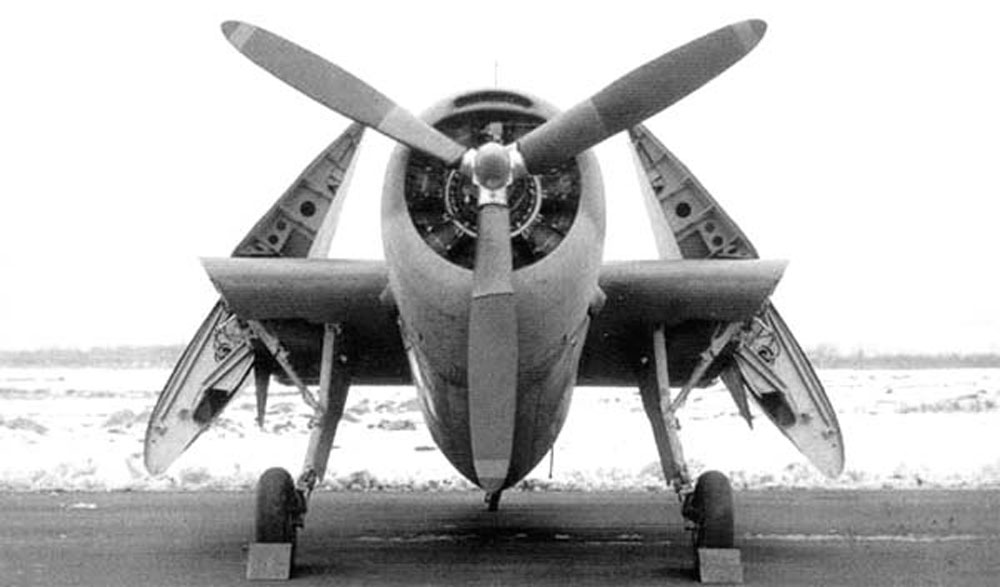

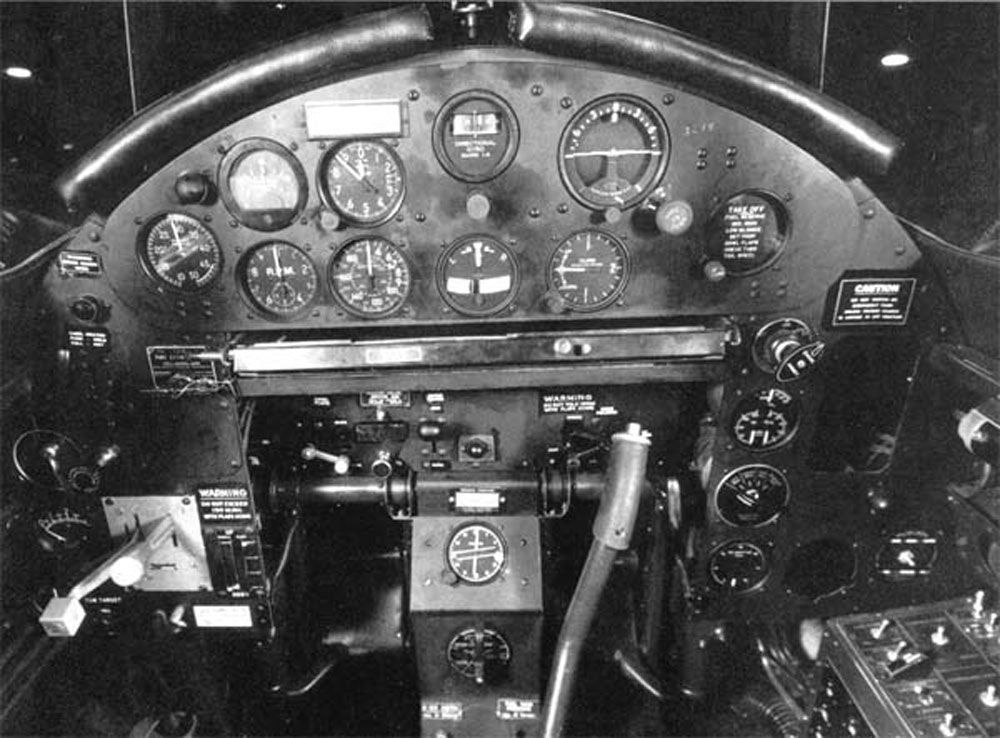

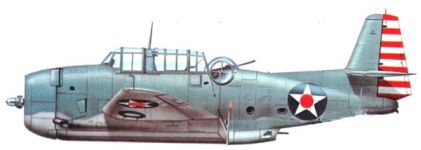

TBF-1 первая модификация.
TBF-1D/TBF-1CD модификации самолетов TBF-1/TBF-1C, снабженные сантиметровым радаром.
TBF-1E модификация модели TBF-1, имевшая дополнительное авиационное электронное оборудование.
TBF-1J новое обозначение самолета TBF-1, полученное после его переоборудования во всепогодный.
TBF-1L модификация модели TBF-1, снабженная в бомбовом отсеке убирающимся прожектором.
TBF-1P/TBF-1CP модификации самолетов TBF-1/TBF-1C, предназначенные для фоторазведки.
TBM-1 вариант TBF-1 фирмы General Motors.
TBM-1E/TBM-1J/TBM-1L/TBM-1P самолеты производства компании General Motors, эквивалентные моделям TBF-1E/TBF-1J/TBF-1L и TBF-1P соответственно.
TBF-2 модификация c R-2600-10.
TBF-3 модификация c R-2600-30.
TBM-3 вариант TBF-3 фирмы General Motors.
TBM-3D модификация самолета TBM-3, оборудованная сантиметровым радаром.
TBM-3E модификация самолета TBM-3, снабженная дополнительным авиационным электронным оборудованием.
TBM-3H модификация самолета TBM-3, оборудованная бортовой РЛС обнаружения надводных целей ASV.
TBM-3J новое обозначение самолета TBM-3, полученное после переоборудования его во всепогодный.
TBM-3L модификация самолета TBM-3, снабженная в бомбовом отсеке убирающимся прожектором.
TBM-3M/TBM-3M2 модификации самолета TBM-3, предназначенные для запуска ракет.
TBM-3N послевоенная модификация самолета TBM-3, предназначенная для ночных атак.
TBM-3P модификация самолета TBM-3 для фоторазведки.
TBM-3Q модификация самолета TBM-3 для радиопротиводействия.
TBM-3R модификация самолета TBM-3, вмещающая семь пассажиров и груз для доставки на борт авианосца.

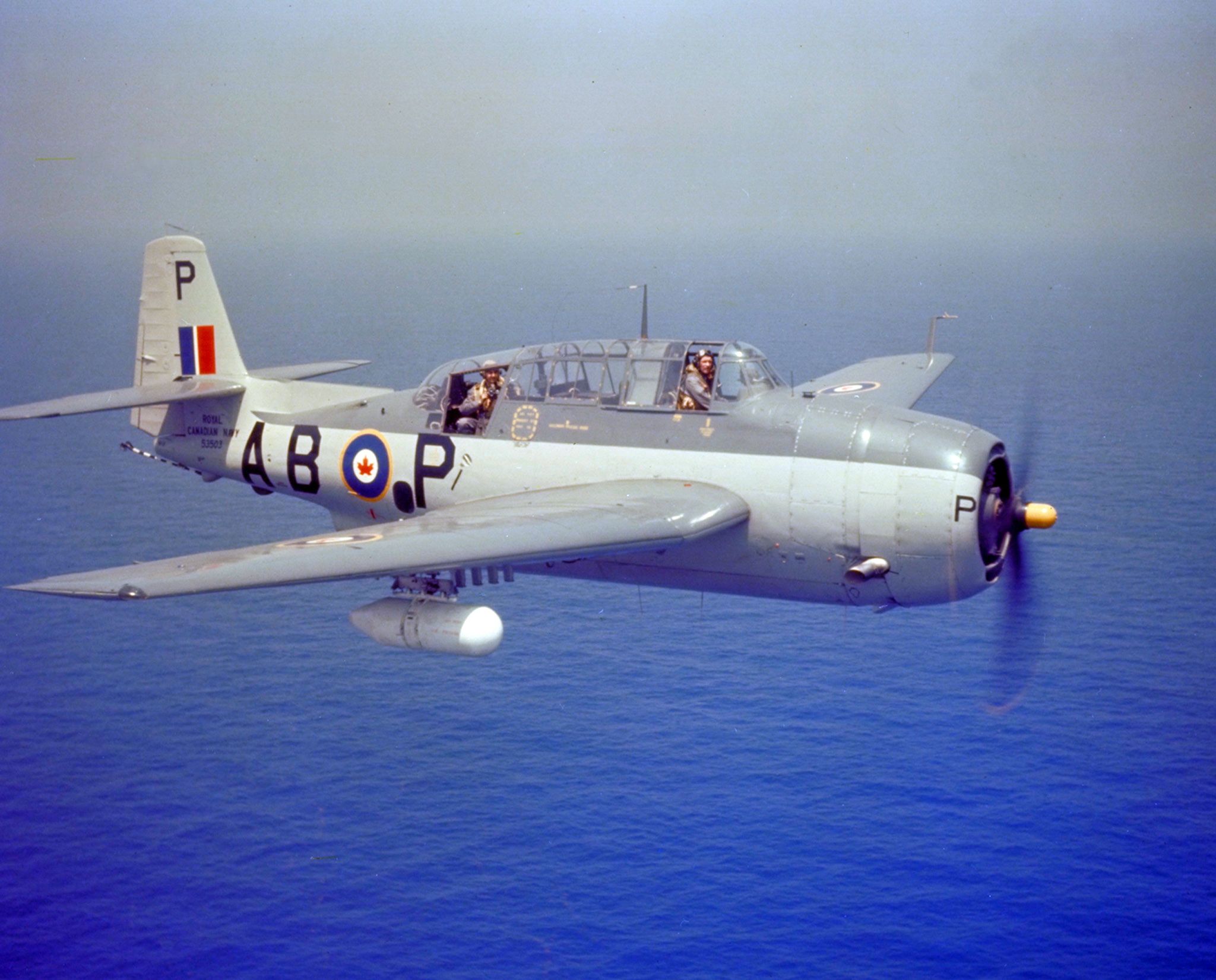

TBM-3S/S2 модификации самолета TBM-3, предназначенные для нанесения противолодочных ударов.
TBM-3U модификация самолета TBM-3 общего назначения и для буксировки мишеней.
TBM-3W/W2 модификации самолета TBM-3, предназначенные для поиска подводных лодок; применялись совместно с самолетами TBM-3S/TBM-3S2, формируя с ними противолодочную команду "охотник-убийца".
Технические характеристики Grumman TBM-3
Размах крыла, м 16.51
Длина, м 12.16
Высота, м 5.02
Площадь крыла, м2 45.52
Масса, кг
пустого самолета 4913
нормальная взлетная 7609
максимальная взлетная 8286
Тип двигателя 1 ПД Wright R-2600-20 Cyclone 14
Мощность, л.с. 1 х 1900
Максимальная скорость , км/ч
на высоте 444
у земли 404
Крейсерская скорость , км/ч 243
Практическая дальность, км 1626
Скороподъемность, м/мин 630
Практический потолок, м 7090
Экипаж, чел 3
Вооружение: два 12,7-мм передних пулемета , один 12,7-мм пулемет в надфюзеляжной турели и один 7,62-мм пулемет в подфюзеляжной позиции;
до 907 кг вооружения в бомбовом отсеке и узлы крепления для НУРС или торпед, сбрасываемых баков или контейнера с радаром под крылом.
