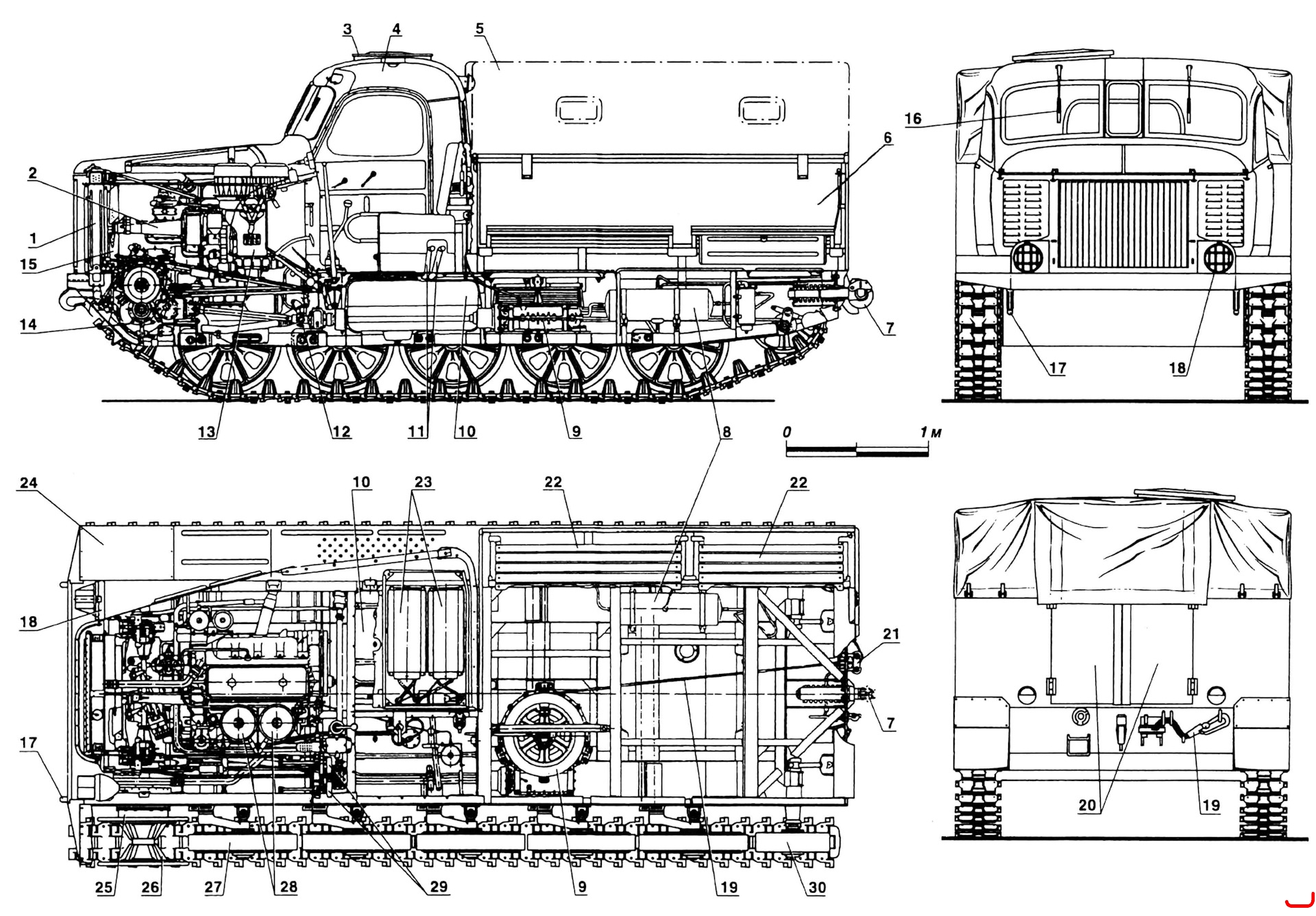

Компоновка АТ-Л(А)

1 — радиатор; 2 — рессора привода вентилятора; 3 — люк командира; 4 — кабина; 5 — тент; 6 — кузов; 7 — прибор тягово-сцепной; 8 — рессивер воздушной системы; 9 — лебедка; 10 — баки топливные; 11 — горловины заливные; 12 — вал карданный привода лебедки; 13 — двигатель; 14 — передача главная; 15 — вентилятор; 16 — стеклоочиститель; 17 — крюки буксировочные; 18 — фары; 19 — трос; 20 — двери кузова; 21 — ролики троса лебедки, выводные; 22 — сиденья откидные; 23 — аккумуляторы; 24 — подкрылок; 25 — передача бортовая; 26 — колесо ведущее; 27 — каток опорный; 28 — фильтры воздушные; 29 — рычаги управления; 30 — колесо направляющее.
