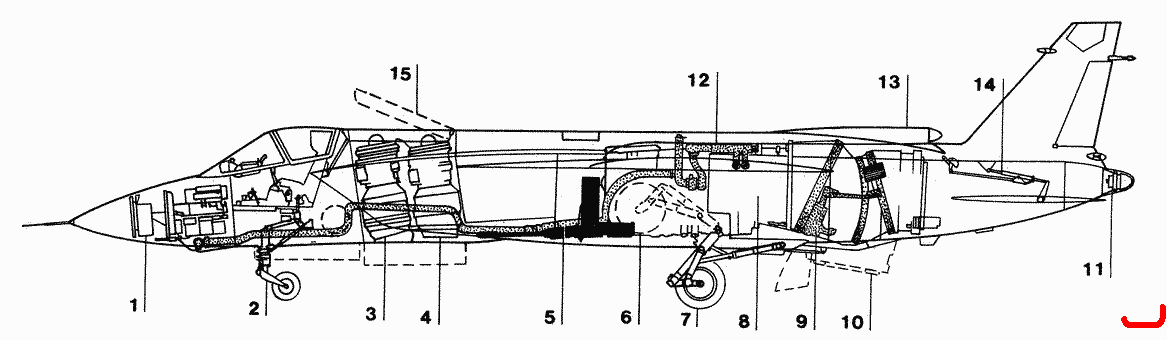

Компоновочная схема Як-141

1. Локатор. 2. Передняя стойка шасси. 3. Передний ПД. 4. Задний ПД. 5. Воздухопровод на запуск ПД и на передний струйный руль. 6. Основная стойка шасси—убранная. 7. Основная стойка шасси—выпушена. 8. ПМД. 9. Механизм поворота сопла ПМД. 10. Сопло ПМД в вертикальном положении. 11. Аварийный самописец. 12. Воздухопровод на крыльевые струйные рули. 13. Тормозной парашют. 14. Механизм управления стабилизатором. 15. Верхняя створка ПД.
