Компоновка Douglas A-1H

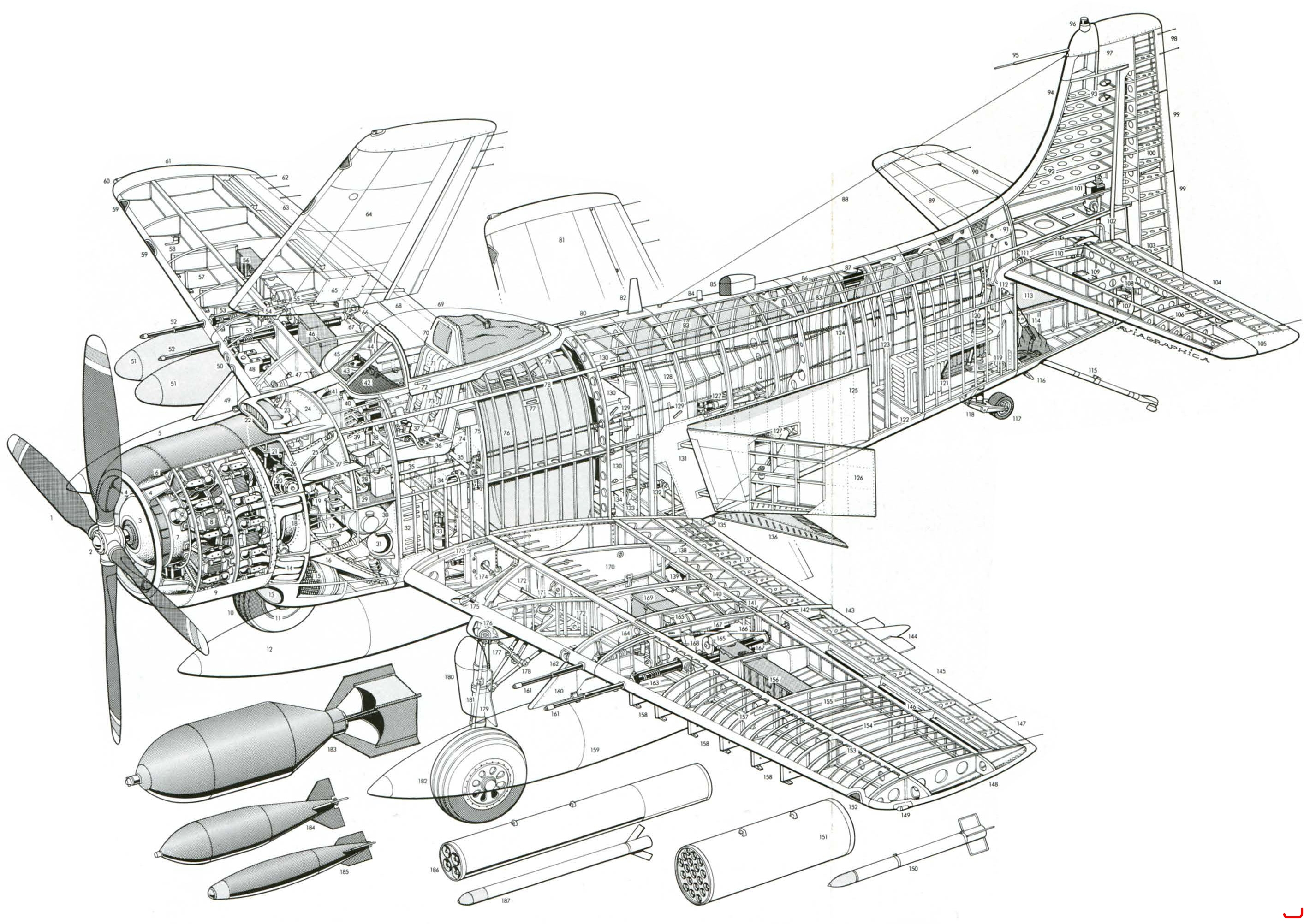

1. Четырехлопастный винт изменяемого шага Aeroproducts диаметром 4,1 м 2. Механизм изменения шага винта 3. Передняя крышка редуктора 4. Подвижные створки системы охлаждения 5. Правый подкрыльевой ПТБ 6. Носовое кольцо капота 7. Редуктор винта 8. Двухрядный 18-цилиндро-вый звездообразный двигатель Wright R-3350-26WA 9. Съемные панели капота 10. Правое колесо шасси 11. Дисковый тормоз колеса 12. 1136-л ПТБ на центральном узле подвески 13. Воздухозаборник маслорадиатора 14. Выхлопные патрубки 15. Маслорадиатор 16. Нижняя ферма моторамы 17. Маслобак емкостью 146 л 18. Монтажное кольцо двигателя 19. Агрегаты двигателя 20. Левое магнето 21. Карбюратор 22. Воздухозаборник карбюратора 23. Канал вентиляции кабины 24. Передняя бронеперегородка 25. Верхняя ферма моторамы 26. Выходные створки системы охлаждения 27. Щитки выхлопной системы 28. Педали руля направления 29. Пол кабины 30. Гидробак 31. Баллон с кислородом 32. Распределительная коробка электросистемы 33. Управляющий блок автопилота 34. Входная ступенька 35. Тяги управления 36. Левая боковая панель управления 37. Рычаги управления двигателем и шагом винта 38. Ручка управления самолетом 39. Щиток сетевых автоматов 40. Панель приборов 41. Воздушная магистраль обдува ветрового козырька 42. Кожух панели приборов 43. Прицел 44. Ветровой козырек из бронестекла 45. Правая основная стойка шасси в убранном положении 46. Внутренний снарядный ящик, 200 выстрелов 47. Привод уборки стойки шасси 48. Кинофотопулемет 49. Правый внутренний пилон 50. Огонь приближения 51. 227-кг баки с напалмом BLU-11B 52. Стволы пушек 53.20-мм пушка М3 54. Узел складывания переднего лонжерона 55. Барабаны с патронной лентой 56. Внешний снарядный ящик, 200 выстрелов 57. Внешние подкрыльевые пилоны (шесть) 58. ПВД 59. Антенна системы предупреждения об облучении 60. Правый навигационный огонь 61. Законцовка крыла 62. Стекатели статического электричества 63. Правый элерон 64. Правое крыло в сложенном положении 65. Панели доступа к отсеку вооружения 66. Узел складывания заднего лонжерона 67. Гидропривод механизма складывания крыла 68. Правый закрылок Фаулера 69. Сдвижная часть фонаря кабины 70. Бронезаголовник 71. Сиденье пилота 72. Наружная ручка фонаря 73. Привязные ремни 74. Регулируемый кронштейн сиденья 75. Задняя бронированная перегородка кабины 76. Основной топливный бак емкостью 1431 л 77. Захват для руки 78. Верхний лонжерон фюзеляжа 79. Дренажный трубопровод 80. Направляющая сдвижной части фонаря 81. Левое крыло в сложенном положении 82. УКВ-антенна 83. Конструкция верхней части фюзеляжа 84. Антенна системы опознавания 85. Антенна радиокомпаса 86. Обшивка фюзеляжа 87. Трансмиттер радиокомпаса 88. КВ-антенна 89. Правый переставной стабилизатор 90. Правый руль высоты 91. Узел крепления стабилизатора к фюзеляжу 92. Киль, развернутый на 3° влево 93. Навигационный и строевой огни 94. Передняя кромка киля 95. Приемник статического давления 96. Проблесковый маяк 97. Роговой компенсатор руля 98. Стекатели статического электричества 99. Триммеры руля 100. Конструкция руля 101. Механизм перестановки стабилизатора 102. Основной лонжерон 103. Нерегулируемый триммер руля высоты 104. Конструкция левого руля высоты 105. Роговой компенсатор руля высоты 106. Конструкция левой части стабилизатора 107. Привод триммера руля 108. Тяги управления рулем 109. Приемопередатчик радиовысотомера 110. Тяга управления рулем высоты 111. Фиксатор переставного стабилизатора 112. Герметизирующая накладка стабилизатора 113. Смотровой люк по правому борту 114. Амортизатор хвостовой стойки 115. Посадочный крюк, выпущен 116. Хвостовой узел крепления к катапульте 117. Сплошная шина хвостовой стойки 118. Управляемая вилка хвостовой стойки 119. Ось хвостовой стойки шасси 120. Гидропривод уборки хвостовой стойки 121. Ниша хвостовой стойки 122. Нижний лонжерон задней части фюзеляжа 123. Конструкция борта фюзеляжа 124. Тяги управления оперением 125. Ниша воздушного тормоза 126. Левый боковой воздушный тормоз, выпущен 127. Гидроприводы воздушных тормозов 128. Ниша бокового воздушного тормоза 129. Захват для руки 130. Стойки с радиоэлектронным оборудованием 131. Панель обшивки, закрывающая силовые шарниры воздушного тормоза 132. Центральный гидропривод закрылков 133. Вал привода закрылка 134. Аккумулятор 135. Подножка 136. Подфюзеляжный воздушный тормоз, выпущен 137. Конструкция левого закрылка 138. Нервюры ниши закрылка 139. Внешний шарнирный узел навески закрылка 140. Гидропривод механизма складывания крыла 141. Узел складывания заднего лонжерона 142. Аэродинамический гребень на задней части крыла 143. Триммер элерона 144. Хвостовое оперение ПТБ 145. Конструкция левого элерона 146. Весовой балансир элерона 147. Стекатели статического электричества 148. Законцовка крыла 149. Левый навигационный огонь 150. 127-мм НАР HVAR 151. Блок НАР, 19 х 70-мм НАР со складным оперением 152. Антенна системы предупреждения об облучении 153. Основной лонжерон 154. Нервюры крыла 155. Подкрепляющие элементы (ребра жесткости) 156. Внешний снарядный ящик, 200 выстрелов 157. Конструкция передней части крыла 158. Внешние подкрыльевые пилоны 159. 1136-л ПТБ 160. Внутренний пилон 161. Стволы пушек 162. Огонь приближения 163. Пружина тормоза отката 164. Узел складывания переднего лонжерона 165. Барабаны с патронной лентой 166. Тяга управления элероном 167. 20-мм пушка М3 168. Гильзосброс 169. Внутренний снарядный ящик, 200 выстрелов 170. Ниша колеса шасси 171. Гидроцилиндр уборки шасси 172. Подкосы крепления стойки шасси 173. Узел крепления лонжерона крыла к фюзеляжу 174. Тяга управления элероном 175. Узел крепления тяги катапульты 176. Ось стойки шасси 177. Тяги уборки шасси 178. Складной задний подкос 179. Основная стойка шасси 180. Обтекатель стойки шасси 181. Тяга разворота колеса — при уборке колесо разворачивается на 90° и укладывается в крыло плашмя 182. Левое колесо шасси 183.907-кг фугасная бомба AN-M66A2 184. 227-кг бомба Мк 82 185.113-кг бомба с малым сопротивлением Мк 81 186. Блок НАР SUU-11A, 4 х 12,7-см НАР со складным оперением 187.12,7-см НАР «воздух — земля» со складным оперением
