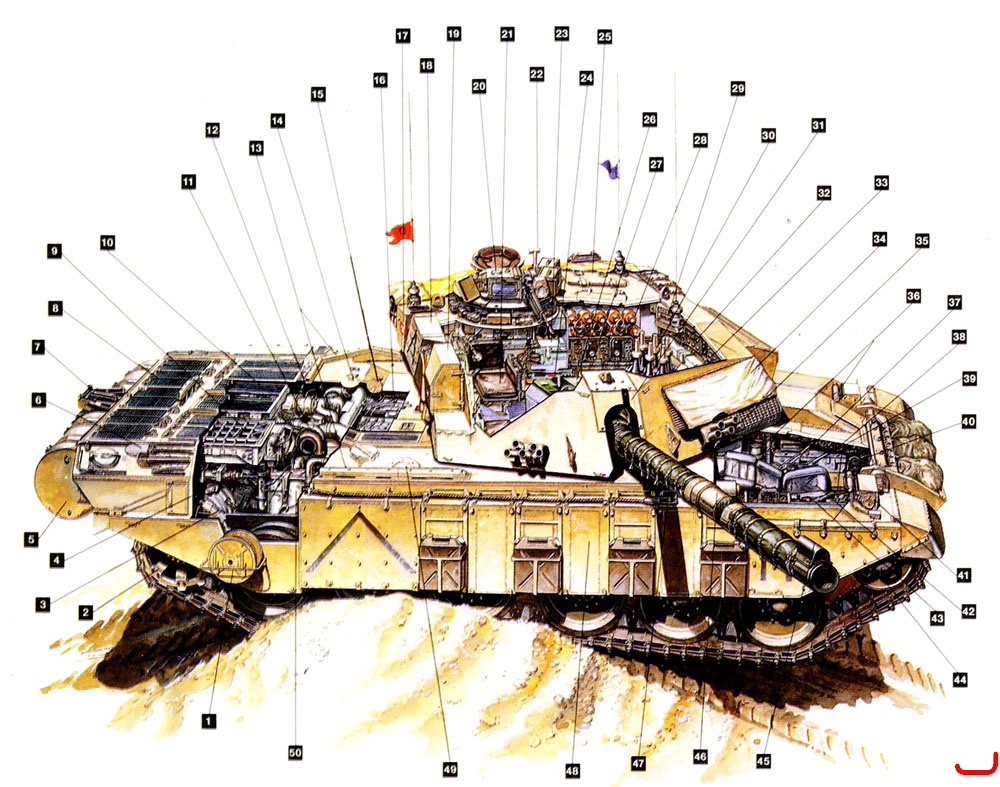

Компоновка танка Challenger I Mk 3

1 Катушка DIO с кабелем, 2. Ведущее колесо. 3. Выходной вал. 4. Клапан тормозной системы. 5. 45-галлонный дополнительный топливный бак. 6. Шанцевый инструмент. 7. Струбцина для орудия. 8. Решетки трансмиссии. 9. Радиатор. 10. Маслорадиатор. 11. Турбонаддув. 12. Трубопровод системы обогрева. 13. Ограничители склонения ствола при развернутой назад или на борта башни. 14. Лючок проверки уровня масла. 15. Инспекционный лючок маслосистемы вспомогательной двигательной установки. 16. Основной двигатель. 17. Кожух компрессора системы TOGS. 18. Ящик для имущества командира танка. 19. Кожух системы TOGS. 20. Прицел командира. 21. Сиденье командира. 22. Приемник спутниковой навигационной системы. 23. Процессор преобразования информации в символьное изображение. 24. Кожух привода разворота башни. 25. Люк башенной аккумуляторной батареи. 26. Казенная часть 120-мм орудия. 27. Радиостанция VRC353, 28. Боеукладка на десять выстрелов. 29. Панель управления системой защиты от оружия массового поражения. 30. Боеукладка на шесть выстрелов. 31. Спаренный с пушкой 7.62-мм пулемет L8. 32. Коммутационный блок радиоаппаратуры. 33. Блок танкового переговорного устройства. 34. Корзина для хранения маскировочной сети. 35. Дымовые гранатометы. 36. Огнетушитель. 37. Приборная панель механика-водителя. 38. Рычаг поворота. 39. Ручной тормоз. 40. Боеукладка. 41. Звуковой сигнал (сбоку от фары). 42. Сиденье механика-водителя (в разложенном положении). 43. Рычаг переключения передач. 44. Ленивец. 45. Кожух зеркального юстировочного устройства ствола орудия. 46. Экстрактор пороховых газов. 47. 120-мм нарезное орудие L11A5. 48. Секция бортового жрана, изготовленная из брони «Чобхзм». 49. Заливочная горловина топливного бака (по две с каждого борта). 50. Теплообменник трансмиссии
