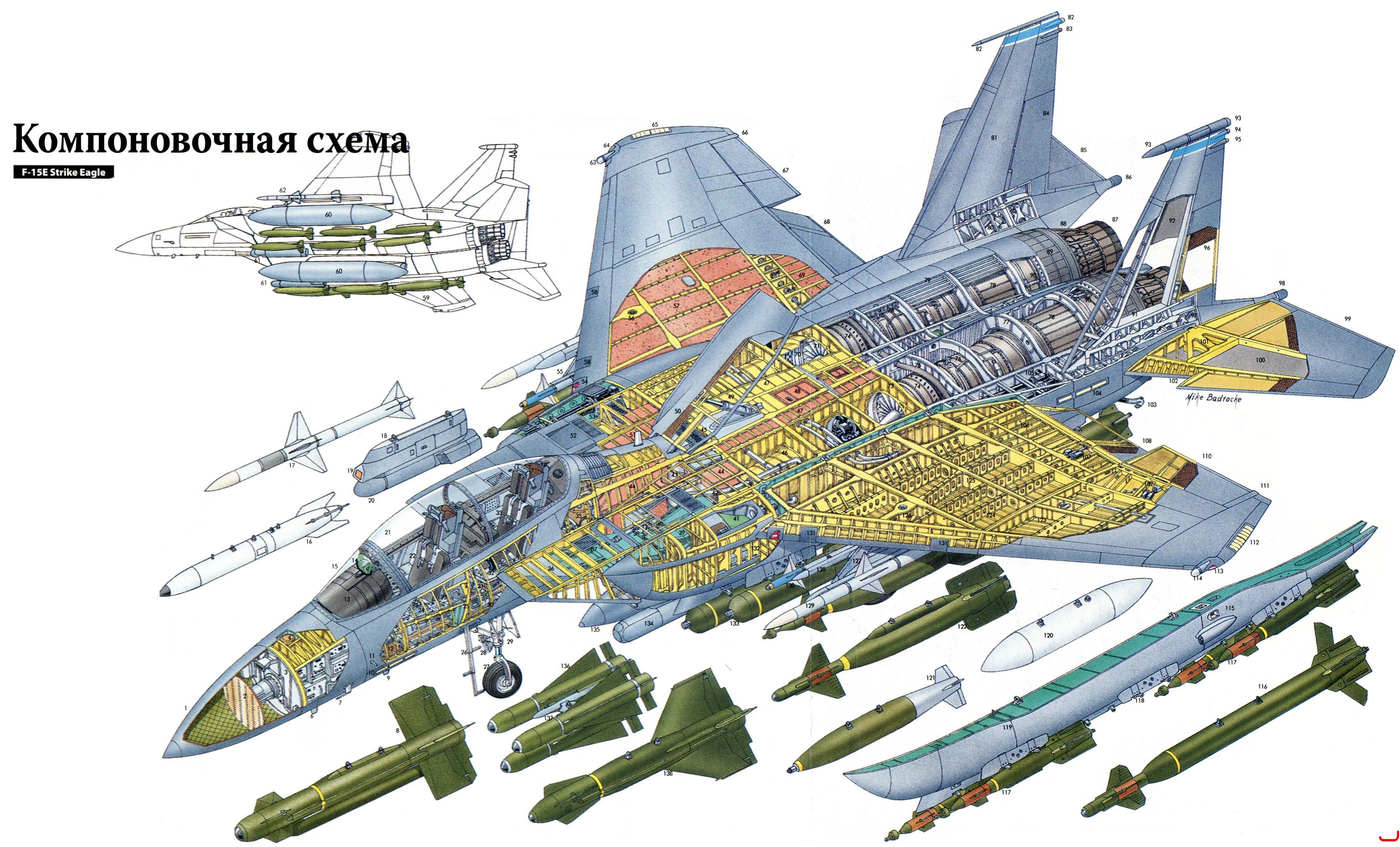

Компоновка F-15E

1. Радиопрозрачный обтекатель
2. Антенна импульснодоплеровской РЛС Hughes AN/APG-70 (рабочий диапазон «I»)
3. Крепление антенны РЛС
4. Антенна автоматического радиокомпаса
5. Отсеки авионики (левый и правый)
6. ОВЧ-антенна 7. ПВД
8. УР «воздух—поверхность» AGM-130 с ТВ-системой наведения
9. Антенна TACAN
10. Строевой огонь (светящаяся полоса)
11. Датчик угла атаки
12. Педали руля направления
13. Кожух приборной панели
14. Индикатор на лобовом стекле
15. Лобовое стекло
16. Тактическая ядерная бомба В61
17. УР «воздух—воздух» AIM-7F Sparrow
18. Прицельно-навигационный контейнер LANTIRN (под правым воздухозаборником)
19. Датчик ИК-системы переднего обзора
20. Антенна РЛС следования рельефу местности
21. Фонарь кабины
22. Катапультное кресло пилота ACES II
23. Боковая панель управления
24. РУД
25. Ступенька
26. Убираемый трап
27. Носовая опора шасси
28. Посадочно-рулежная фара
29. Амортизационная стойка носовой опоры шасси
30. Проводка управления
31. Дублированные органы управления в задней кабине
32. Панель управления РЛС
33. Катапультное кресло оператора СУВ ACES II
34. Шарниры крепления фонаря кабины
35. Система кондиционирования кабины
36. Регулируемый воздухозаборник левого двигателя
37. Щели слива пограничного слоя
38. Гидропривод системы регулирования воздухозаборника
39. Регулируемые створки воздухозаборника
40. Гидропривод регулируемых створок воздухозаборника
41. Топливоприемник системы дозаправки в воздухе (открыт)
42. Воздуховод системы кондиционирования
43. Теплообменник и смеситель
44. Передние фюзеляжные топливные баки
45. Канал подачи боезапаса
46. Конструкция входного канала двигателя
47. Центральные фюзеляжные топливные баки
48. Люк доступа к топливным бакам
49. Гидроцилиндр привода воздушного тормоза
50. Сотовая конструкция воздушного тормоза
51. Верхняя ОВЧ-антенна
52. Створка перепуска воздуха 53. 20-мм пушка М61А1 Vulcan
54. Аэронавигационный огонь (АНО)
55. Правый крыльевой пилон для подвески УАБ GBU-10, УР AIM-7M и AIM-120
56. Крепление пилона
57. Правый крыльевой топливный бак-кессон
58. ВЧ-антенна в носке крыла
59. Вид снизу—подвеска из 12 бомб Мк 82 калибром 227 кг
60. ПТБ вместимостью 2309 л (три бака)
61. Прицельно-навигационный контейнер LANTIRN
62. УР AIM-9M и AIM-120
63. Передняя антенна системы РЭБ
64. Правый АНО
65. Строевой огонь на законцовке крыла
66. Патрубок слива топлива
67. Правый элерон
68. Правый бесщелевой закрылок
69. Топливный бак в задней кромке крыла
70. Решетки системы вентиляции двигательного отсека
71. Входной направляющий аппарат
72. Коробка агрегатов
73. Усиленные шпангоуты в местах крепления крыла 74. ТРДДФ Pratt & Whitney F100-PW-229
75. Воздухопровод системы отбора воздуха
76. Передние узлы крепления двигателей
77. Балка основного крепления двигателей
78. Форсажная камера
79. Титановая конструкция задней части фюзеляжа/ двигательного отсека
80. Гидропривод стабилизатора
81. Правый киль
82. Антенна системы РЭБ на законцовке киля
83. АНО
84. Правый руль направления
85. Правая цельноповоротная консоль стабилизатора
86. Задняя антенна системы РЭБ
87. Многорежимное регулируемое сопло
88. Проводка управления соплом
89. Кожух сопла
90. Система управления соплом с приводом от топливной автоматики двигателя
91. Двухлонжеронная конструкция киля
92. Армированные волокнами бора композитные панели обшивки киля
93. Антенна станции предупреждения о радиолокационном облучении
94. Левая задняя антенна системы РЭБ
95. Белый проблесковый огонь
96. Сотовая конструкция левого руля направления
97. Вал поворота консоли стабилизатора
98. Левая задняя антенна системы РЭБ
99. Левая цельноповоротная консоль стабилизатора
100. Армированные волокнами бора композитные панели обшивки киля
101. Конструкция крепления консоли стабилизатора
102. Аэродинамический «зуб»
103. Аварийный посадочный гак (выпущен)
104. Строевой огонь (светящаяся полоса)
105. Теплообменники (левый и правый)
106. Топливный бак
107. Гидроподъемник закрылка
108. Левый бесщелевой закрылок
109. Гидропривод элерона
110. Сотовая конструкция левого элерона
111. Патрубок слива топлива
112. Левый строевой огонь
113. Левый АНО
114. Передняя антенна системы РЭБ
115. Воздухозаборники выходное отверстие теплообменника
116. УАБ 6BU-28 «Deep-Throat» с лазерным наведением
117. УАБ GBU-12 с лазерным наведением
118. Пилоны на конформных топливных баках
119. Левый конформный топливный бак
120. Контейнер СУВ AXQ-14
121. Фугасная авиабомба Мк 84 калибра 907 кг
122. УАБ 6BU-24 с лазерным наведением
123. «Сухой» отсек ВЧК
124. Левый интегральный топливный бак
125. Многолонжеронная конструкция крыла
126. Левый подкрыльевой пилон
127. Подкрыльевой узел подвески (пилон)
128. АПУ
129. УР «воздух—воздух» AIM-120 AMRAAM
130. УР «воздух—воздух» AIM-9M Sidewinder
131. ВЧ-антенна в носке крыла
132. Оборудование системы управления вооружением
133. Кассетные боеприпасы CBU-87
134. Прицельно-навигационный контейнер LANTIRN
135. ПТБ на центральном узле подвески
136. УР «воздух—поверхность» AGM-65 Maverick
137. АПУ на три УР
138. Планирующая УАБ GBU-15 с оптическим (телевизионным или тепловизионным) наведением
