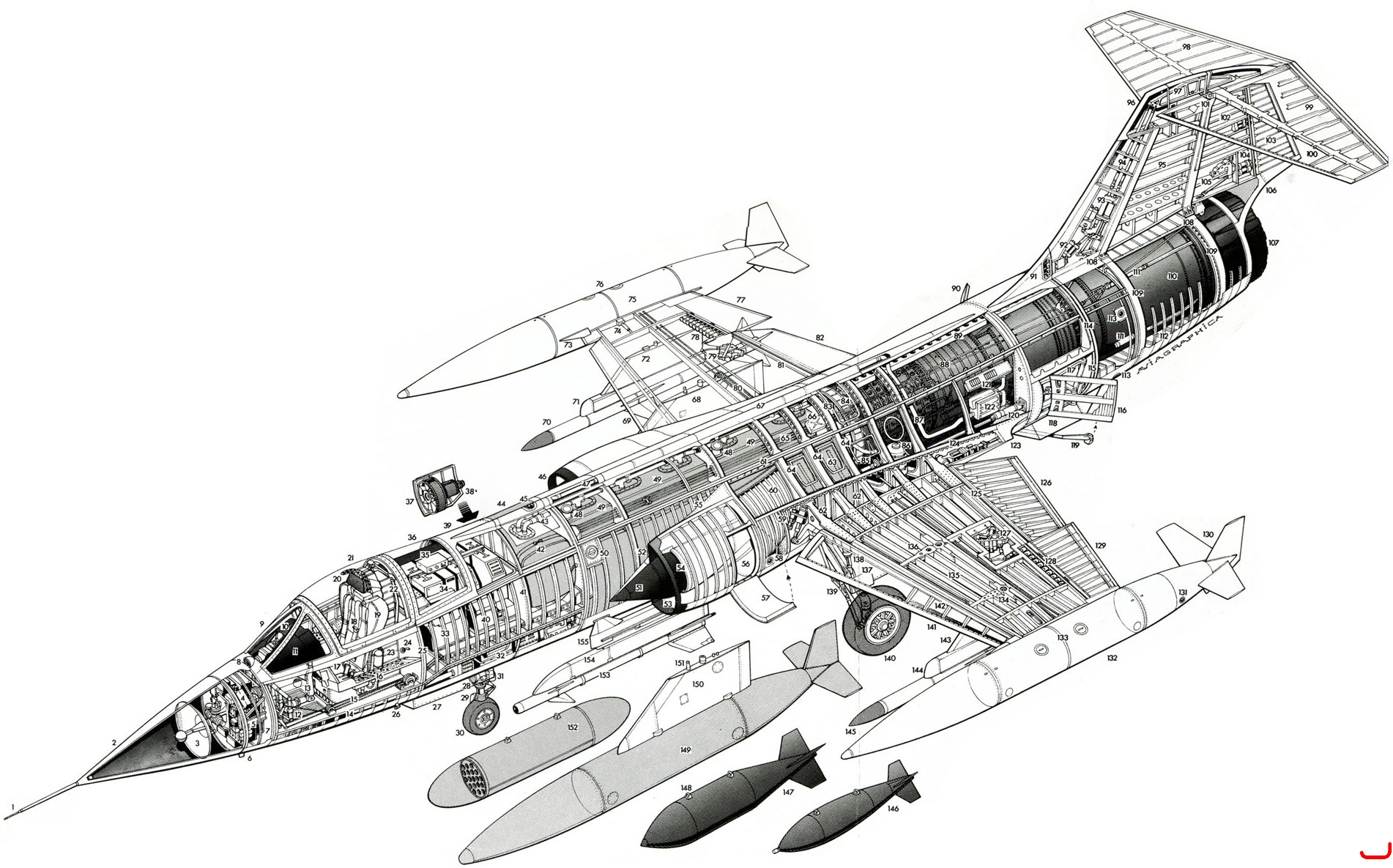

Компоновка Lockheed F-104S

1. Приемник воздушного давления
2. Радиопрозрачный обтекатель
3. Антенна РЛС
4. Многорежимная РЛС R21G/H
5. Направляющая для установки блоков РЛС
6. Антенна системы связи
7. Передний гермошпангоут
8. Инфракрасный визир
9. Панели ветрового козырька
10. Прицел
11. Кожух панели приборов
12. Педали руля направления
13. Ручка управления самолетом
14. Силовая схема носовой части
15. Проводка системы управления
16. Боковая панель приборов
17. Рукоятка управления двигателем
18. Привязные ремни
19. Катапультное кресло Martin-Baker IQ-7A
20. Защитный щиток катапультного кресла
21. Остекление фонаря кабины
22. Крепления фонаря кабины
23. Опора направляющей катапультного кресла
24. Датчик угла атаки
25. Усиленный шпангоут
26. Датчик температуры
27. Створки ниши передней стойки шасси
28. Посадочная фара
29. Передняя опора шасси
30. Носовое колесо
31. Механизм поворота передней опоры шасси
32. Аппаратура наведения ракеты AIM-7 Sparrow (заменяется на пушку М61 в ударном варианте)
33. Инерциальная платформа
34. Отсек БРЭО
35. Кожух отсека бортового радиоэлектронного оборудования
36. Задняя часть остекления кабины
37. Ветряк (турбина с приводом от набегающего потока)
38. Аварийный электрогенератор
39. Люк доступа к отсеку бортового радиоэлектронного оборудования
40. Шпангоуты фюзеляжа
41. Гермошпангоут
42. Вспомогательный топливный бак (462 литра)
43. Трубопроводы топливной системы
44. Панель УКВ антенн
45. Проблесковый огонь
46. Правый воздухозаборник
47. Отбор воздуха для системы кондиционирования
48. Горловины заправки самотеком
49. Основной фюзеляжный топливный бак (3391 литров)
50. Горловина системы централизованной заправки
51. Центральный конус воздухозаборника
52. Передняя кромка воздухозаборника с системой противообледенения
53. Левый воздухозаборник
54. Щель для слива пограничного слоя
55. Канал для слива пограничного слоя
56. Вспомогательный воздухозаборник
57. Поворотная створка вспомогательного воздухозаборника
58. Навигационный огонь
59. Привод предкрылка
60. Канал воздухозаборника
61. Главный лонжерон фюзеляжа
62. Узлы крепления крыла
63. Топливные баки над каналом воздухозаборника
64. Силовые шпангоуты фюзеляжа
65. Тяги проводки управления
66. Электрораспределительная коробка
67. Гаргрот
68. Правый внутренний пилон
69. Предкрылок (выпущен)
70. Ракета «воздух—воздух» AIM-7 Sparrow
71. Авиационное пусковое устройство (АПУ)
72. Правый внешний пилон
73. Обтекатель стыка крыла и топливного бака
74. Узел крепления топливного бака к законцовке
75. Топливный бак на правой законцовке крыла
76. Заправочная горловина
77. Правый элерон
78. Приводы элерона
79. Управляющий блок приводов элерона
80. Топливные магистрали подвесного бака
81. Воздуховод системы сдува пограничного слоя
82. Правый закрылок со сдувом пограничного слоя (выпущен)
83. Первая ступень компрессора двигателя
84. Створки перепуска воздуха
85. Крутящий вал элерона
86. Гидробак
87. Воздуховод системы кондиционирования
88. Турбореактивный двигатель General Electric J79-GE-19
89. Направляющая для установки двигателя
90. Правый воздушный тормоз (выпущен)
91. Зализ киля
92. Блок управления рулем высоты
93. Гидропривод цельноповоротного руля высоты
94. Тяги управления
95. Конструкция киля
96. Обтекатель законцовки киля
97. Качалка руля высоты
98. Правая плоскость горизонтального оперения
99. Конструкция горизонтального оперения
100. Лонжерон горизонтального оперения
101. Ось горизонтального оперения
102. Конструкция передней кромки киля
103. Конструкция руля направления
104. Силовые приводы руля направления
105. Блок управления рулем
106. Хвостовой зализ
107. Регулируемое сопло
108. Узел крепления киля
109. Силовые шпангоуты хвостовой части
110. Корпус форсажной камеры
111. Силовые приводы сопла
112. Конструкция хвостовой части из стали и титана
113. Задний навигационный огонь
114. Узел крепления задней части фюзеляжа
115. Контейнер тормозного парашюта
116. Левый воздушный тормоз (выпущен)
117. Тяги воздушного тормоза
118. Ребра на фюзеляже (оба борта)
119. Аварийный тормозной крюк
120. Привод воздушного тормоза
121. Жалюзи перепуска воздуха
122. Первичный теплообменник
123. Зализ задней кромки крыла
124. Гидропривод закрылка
125. Щель системы сдува пограничного слоя
126. Левый воздушный тормоз (выпущен)
127. Управляющий блок приводов элерона
128. Приводы элерона
129. Левый элерон
130. Стабилизатор топливного бака
131. Левый навигационный огонь
132. Топливный бак на левой законцовке крыла (1287 литров)
133. Заливная горловина топливного бака
134. Узел крепления внешнего пилона
135. Многолонжеронная конструкция крыла
136. Узел крепления внутреннего пилона
137. Створка ниши основной стойки шасси
138. Амортизационная стойка
139. Подкосы опоры шасси
140. Левое основное колесо
141. Предкрылок (выпущен)
142. Конструкция предкрылка
143. Левый внешний пилон
144. Авиационное пусковое устройство (АПУ)
145. Ракета «воздух—воздух» AIM-7 Sparrow
146. 227-кг бомба Mk 82 147. 454-кг бомба Mk 83
148. Узлы подвески бомбы
149. Подвесной топливный бак (740 литров)
150. Левый внутренний подкрыльевой пилон
151. Узел крепления пилона
152. Блок LAU-3A (19 70-мм неуправляемых ракет FFAR)
153. Ракета «воздух—воздух» AIM-9 Sidewinder
154. Авиационное пусковое устройство (АПУ)
155. Адаптер АПУ
