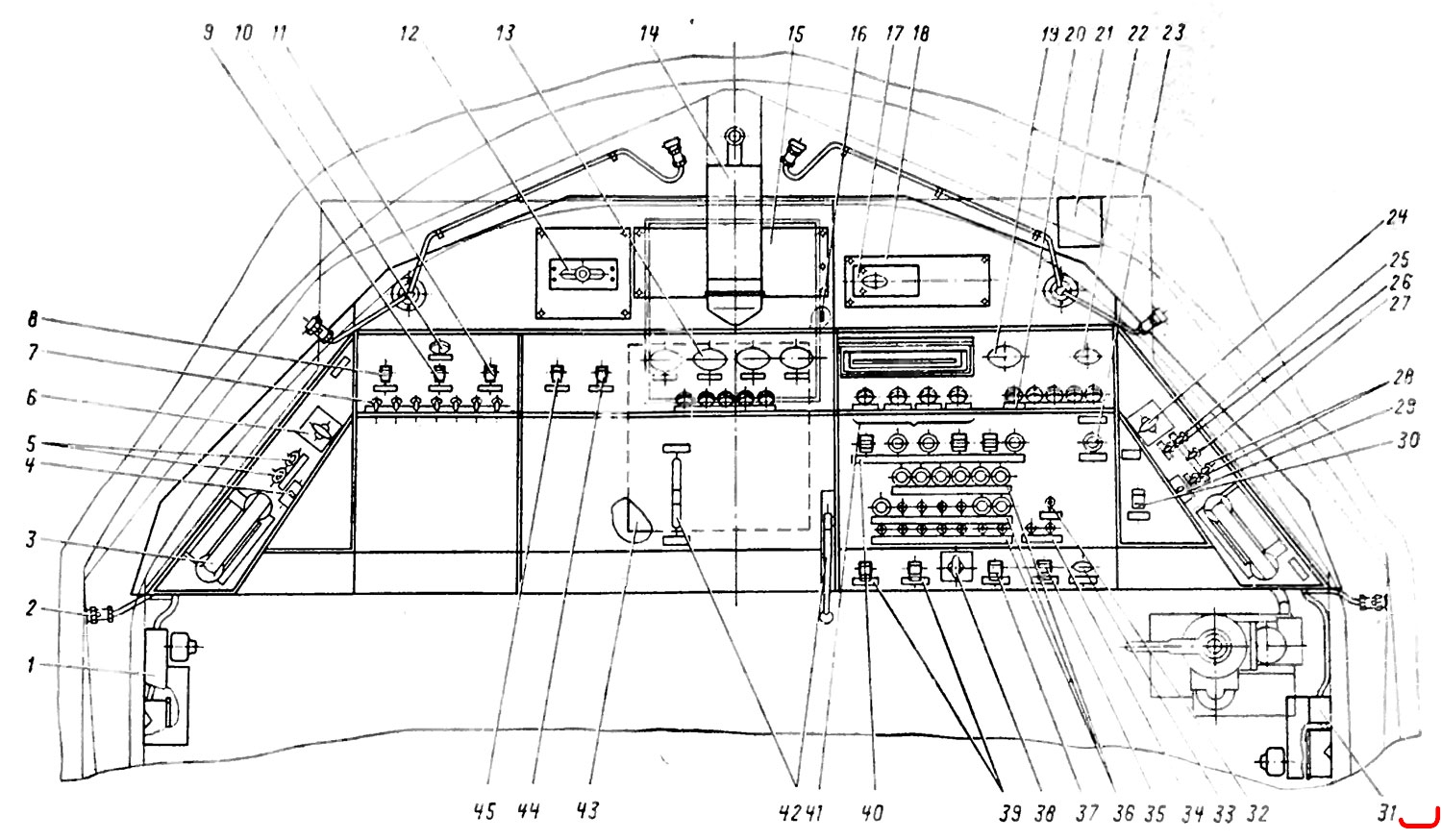

Пульт управления ЭР-200

1 — телефонный аппарат;
2 — штепсельный разъем стеклообогрева окон;
3 — пульт управления радиостанцией;
4 — выключатель;
5 — кнопки регулирования часов "Исари";
6 — переключатель обогрева окон;
7 — выключатели (питание АЛС-200, освещение места машиниста, нижние сигналы, верхние сигналы, освещение кабины, вентиляция кабины);
8 —выключатель вспомогательного компрессора;
9 — выключатель кондиционера;
10 — лампа сигнализации неисправности кондиционера;
11 — выключатель освещения;
12 — переключатель обогрева кабины;
13 — манометры;
14 — локомотивный светофор;
15 — громкоговоритель радиостанции;
16 — термоконтактор;
17 — переключатель освещения сигнальных ламп;
18 — указатель скорости;
19 — вольтметр;
20 — лампа сигнализации неисправности преобразователя;
21 — электропечь;
22 — указатель скорости;
23 —кнопка отпуска тормозов;
24 — переключатель обогрева правых окон;
25 — выключатель сигнализации;
26 — выключатель зеленого света;
27 — выключатель радиостанции;
28 — выключатель освещения пульта;
29 — выключатель преобразователя 400 Гц;
30 —выключатель цепей управления;
31 — телефонный аппарат;
32 — выключатель контроля скорости;
33 — кнопка бдительности;
34 — выключатель экстренной остановки поезда;
35 — выключатель управления песочницей;
36 — приборы управления системой автомашинист;
37 — выключатель аварийного включения ЭПТ;
38 — переключатель яркости прожектора;
39 — выключатели ручного управления поездом (пониженное ускорение, пониженное замедление);
40 — выключатели оперативного управления (Блокирование дверей, Возврат ВА, Возврат защиты, Токоприемник поднят, Токоприемник опущен, Резервирование вспомогательных цепей);
41 — сигнальные лампы (двери открыты, ЛК и Т, токоприемник);
42 — реверсивная к главная рукоятки контроллера;
43 — холодильник "Морозко";
44 — выключатель обогрева окон;
45 — выключатель обогрева
маслоотделителя
