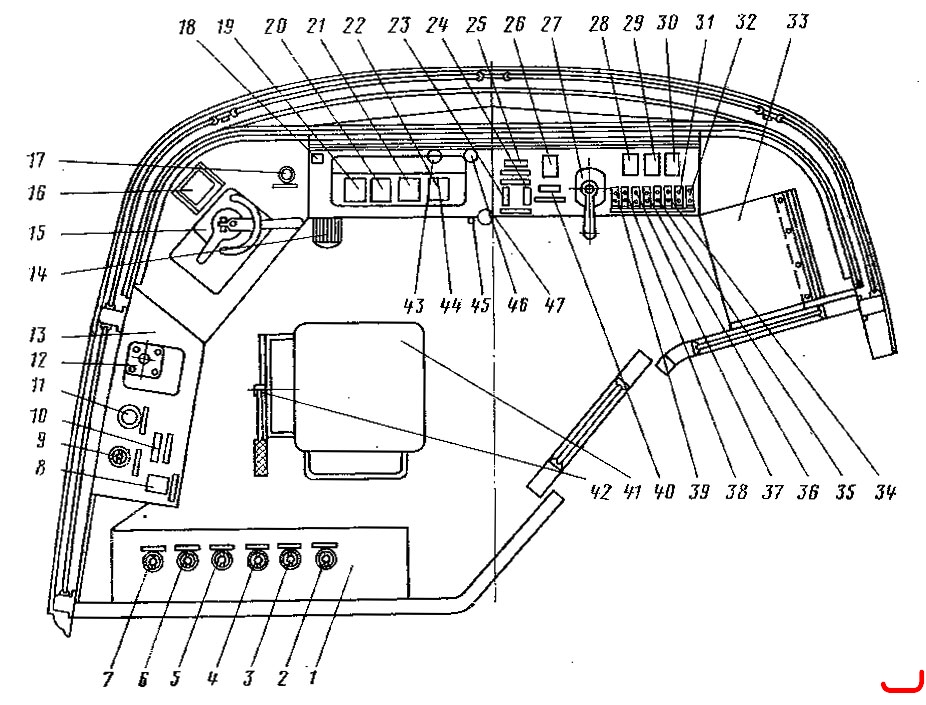

Расположение оборудования в кабине РВЗ-6М

1 — панель с высоковольтными выключателями; 2 — маршрутный указатель и освещение салона I гр; 3 — освещение салона II гр; 4 — стеклообогреватели; 5 — дополнительное отопление салона I гр: 6 — дополнительное отопление салона II гр.; 7 — отопление кабины; 8 — выключатель Затяжной уклон; 9 — выключатель секвенции; 10 — выключатель управления; 11 — кнопка секвенции; 12 — контроллер аварийного хода; 13 — щит высоковольтных предохранителей; 14 — педаль безопасности; 15 — контроллер водителя; 16 — вольтметр; 17 — кнопка возврата реле перегрузки РП; 18 — микрофон; 19 — манометр двухстрелочный; 20 — амперметр до 100 А; 21 — амперметр до 750 А; 22 — вольтметр до 75 В; 23 к 24 — тумблеры для открывания и закрывания передних и задних дверей; 25 — тумблер для переключения ближних и дальних огней; 26 — лампа сигнала поворота; 27 — тормозной кран водителя: 28 — сигнальная лампа реле перегрузки; 29 — сигнальная лампа Серводвигатель; 30 — сигнальная лампа открытой задней двери; 31 — тумблер Двигатель-компрессор; 32 — тумблер Освещение кабин; 33 — электропневматический вентиль открывания передней двери, песочниц и вентиль торможения; 34 — тумблер Освещение шкафов; 35 — тумблер Освещение камеры; 36 — тумблер Дежурное освещение; 37 — тумблер Освещение подножек; 38 — тумблер Освещение измерительных приборов; 39 — тумблер Задние огни; 40 — переключатель поворота; 41 — сиденье водителя; 42 — педаль поднятия предо-хранительной сетки; 43 — педаль пневматического привода механического звонка; 44 — педаль механического звонка; 45 — привод ручного тормоза; 46 — педаль привода песочниц; 47 — педаль для растормаживания ручного привода тормоза
