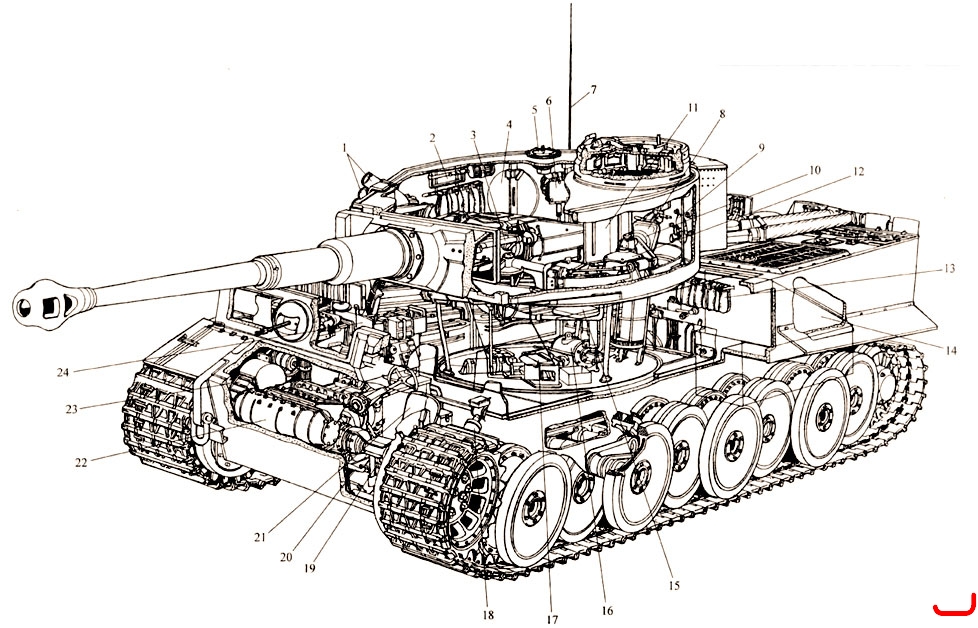

Компоновка танка Pz Kpfw VI TIGER AUSF.H1

1 — мортирки для стрельбы дымовыми гранатами; 2 — ящик с прикладом и сошкой спаренного пулемета; 3 — бинокулярный прицел; 4 — бортовой люк; 5 — вентилятор; 6 — блок предохранителей; 7 — антенна; 8 — сиденье командира; 9 — лючок для стрельбы из личного оружия; 10 —коман-дирский маховик поворота башни; 11 — ограждение пушки; 12 — механизм поворота башни; 13 — укладка пулеметных лент; 14 — топливный бак; 15 — сиденье наводчика; 16 — гидромотор поворота башни, 17 — механизм управления поворотом башни; 18 — амортизатор; 19 — педаль сцепления; 20 — педаль тормоза; 21 — сиденье механика-водителя; 22 — механизм поворота; 23 —дисковый тормоз; 24 — радиостанция.
