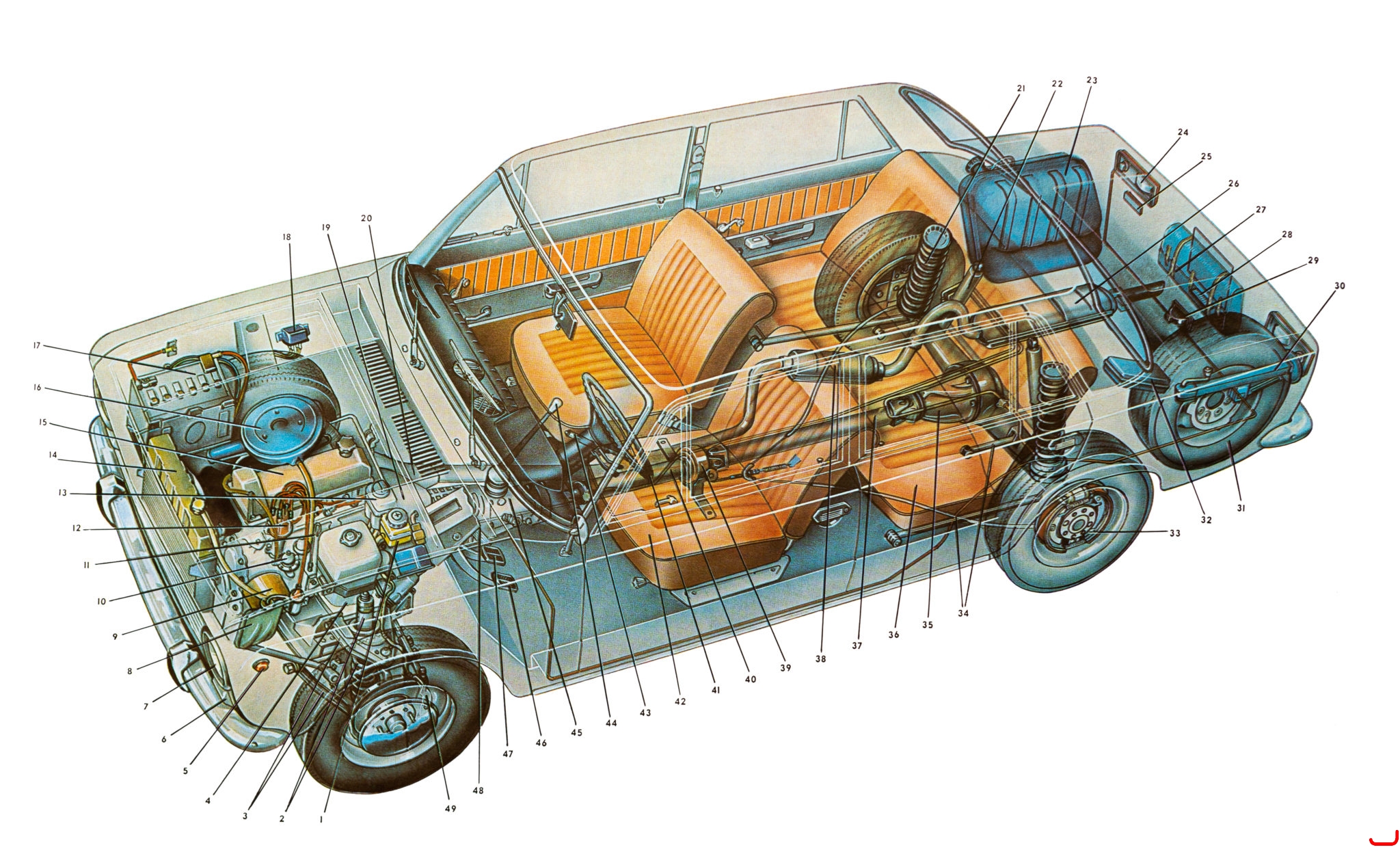

Компоновочная схема ВАЗ-2101

1. Бачок для жидкости гидропривода Сцепления;
2. Пружина и амортизатор передней подвески;
3. Рычаги передней подвески;
4. Расширительный бачок системы охлаждения двигателя,
5. Боковой указатель поворота;
6. Подфарник;
7. Фара;
8. Бачок смывателя ветрового стекла;
9. Масляный фильтр;
10. Топливный насос;
11. Указатель уровня масла в двигателе;
12. Распределитель зажигания;
13. Бачок для жидкости гидропривода сцепления;
14. Радиатор;
15. Двигатель;
16. Воздушный фильтр;
17. Аккумуляторная батарея;
18. Реле контрольной лампы заряда аккумуляторной батареи;
19. Картер сцепления;
20. Приемная труба глушителей;
21. Пружина задней подвески;
22. Задний амортизатор;
23. Топливный бак;
24. Задний фонарь;
25. Отражатель света катафот;
26. Основной глушитель;
27. Инструментальная сумка;
28. Фонарь освещения номерного знака;
29. Фонарь заднего хода;
30. Домкрат;
31. Запасное колесо;
32. Инструментальная коробка;
33. Задний тормоз;
34. Продольные реактивные штанги задней подвески;
35. Задний мост;
36. Заднее сиденье;
37. Задний вал карданной передачи;
38. Дополнительный глушитель;
39. Промежуточная опора карданной передачи;
40. Передний вал карданной передачи;
41. Рулевое колесо;
42. Переднее сиденье;
43. Рычаг стояночного тормоза;
44. Рычаг переключения передач
45. Коробка передач;
46. Педаль гидропривода сцепления;
47. Педаль гидропривода колесных тормозов;
48. Педаль привода дроссельных заслонок;
49. Передний тормоз.
