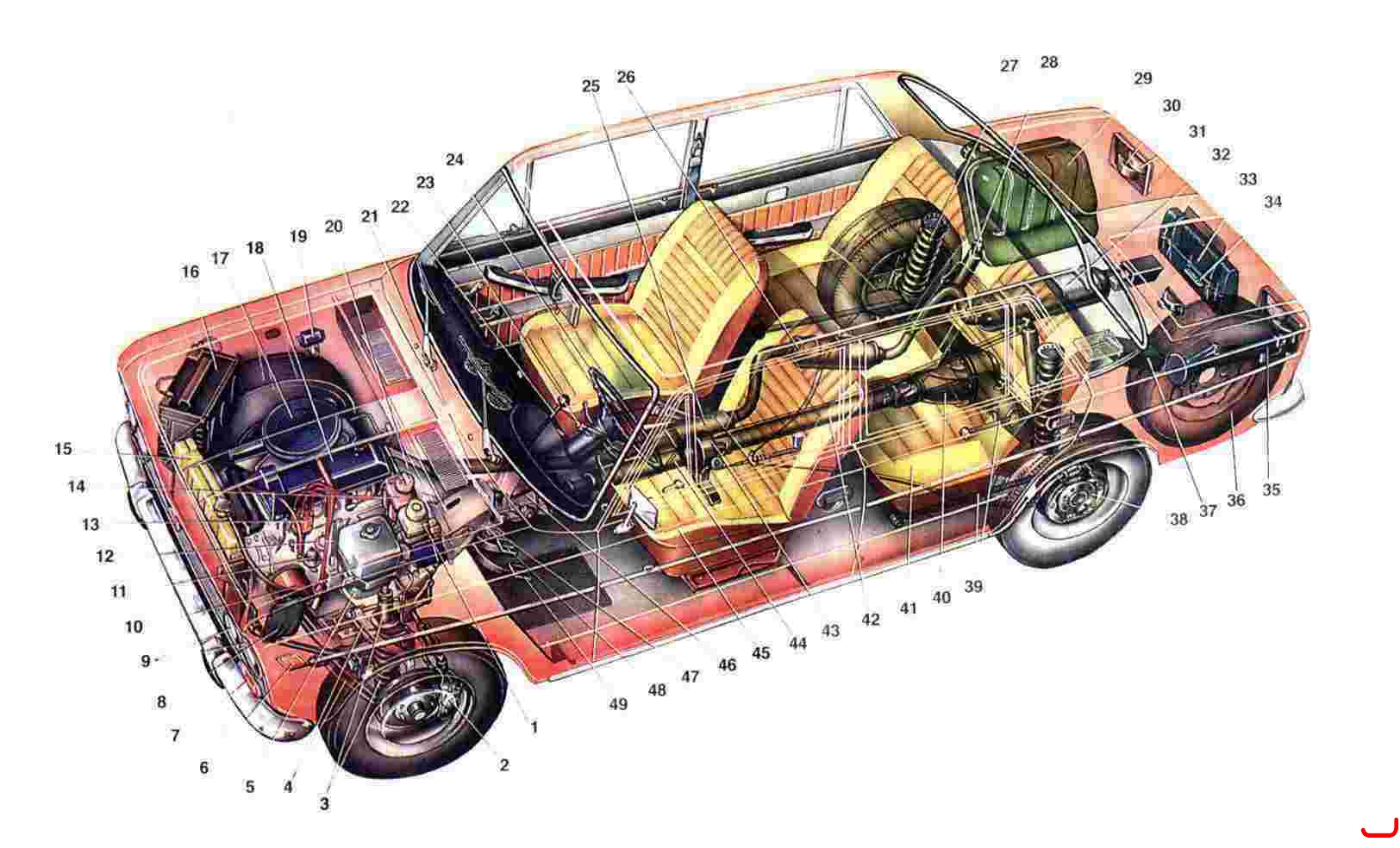

Компоновочная схема ВАЗ-2103

1. Бачок для жидкости гидропривода сцепления;
2. Передний тормоз;
3. Пружинный амортизатор передней подвески;
4. Рычаги передней подвески;
5. Расширительный бачок системы охлаждения двигателя;
6. Боковой указатель поворота;
7. Подфарник;
8. Бачок омывателя ветрового стекла;
9. Фары;
10. Масляный фильтр;
11. Топливный насос;
12. Указатель уровня масла;
13. Распределитель зажигания;
14. Бачок для жидкости гидропривода тормозов;
15. Радиатор;
16. Аккумуляторная батарея;
17. Воздушный фильтр;
18. Двигатель;
19. Реле контрольной лампы заряда аккумуляторной батареи;
20. Картер сцепления;
21. Приемная труба глушителей;
22. Рычаг переключения передач;
23. Рычаг стояночного тормоза;
24. Рулевое колесо;
25. Передний дополнительный глушитель;
26. Задний дополнительный глушитель;
27. Пружина задней подвески;
28. Задний амортизатор;
29. Топливный бак;
30. Задний указатель поворота;
31. Стоп-сигнал и габаритный свет;
32. Основной глушитель;
33. Инструментальная сумка;
34. Фонарь освещения регистрационного знака;
35. Домкрат;
36. Запасное колесо;
37. Инструментальная коробка;
38. Задний тормоз;
39. Продольные реактивные штанги задней подвески;
40. Задний мост;
41. Заднее сиденье;
42. Задний вал карданной передачи;
43. Промежуточная опора карданной передачи;
44. Передний вал карданной передачи;
45. Переднее сиденье;
46. Коробка передач;
47. Педаль привода дроссельных заслонок;
48. Педаль гидропривода колесных тормозов;
49. Педаль гидропривода сцепления.
