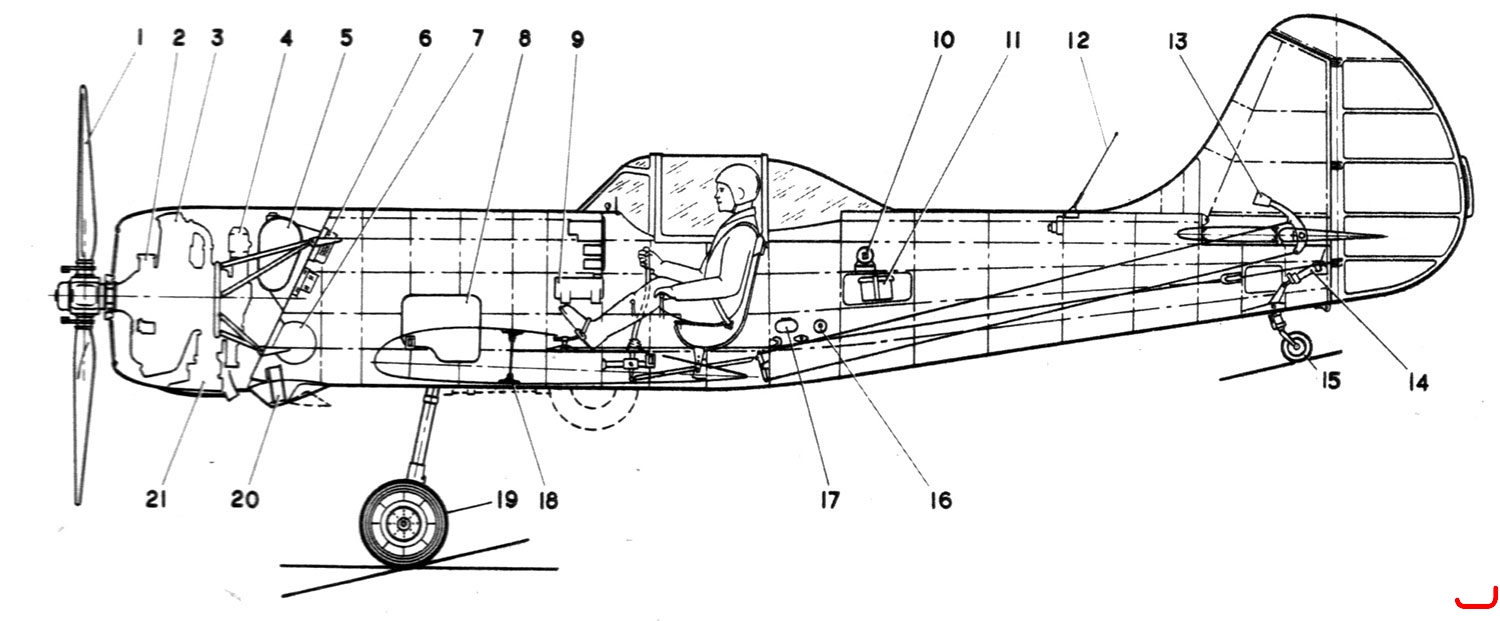

Компоновка Як-50

1. Воздушный винт В—530ТА—Д35.
2. Регулятор оборотов Р—2.
3. Двигатель М—14П.
4. Генератор ГСР—3000M.
5. Маслобак (20 л.).
6. Электрооборудование.
7. Воздушный баллон.
8. Бензобак (55 л).
9. Радиостанция "Зяблик".
10. Преобразователь ПАГ—1Ф.
11. Аккумулятор "Верл">.
12. Антенна радиостанции.
13. Качалка руля высоты с весовым балансиром.
14. Газовый амортизатор костыля.
15. Костыль с колесом 200x80.
16. Штуцер зарядки воздушной системы.
17. Разъем аэродромного питания ШРАП—500К.
18. Лонжерон крыла.
19. Главная стойка шасси с колесом 500X150.
20. Маслорадиатор.
21. Карбюратор с устройством подогрева воздуха.
