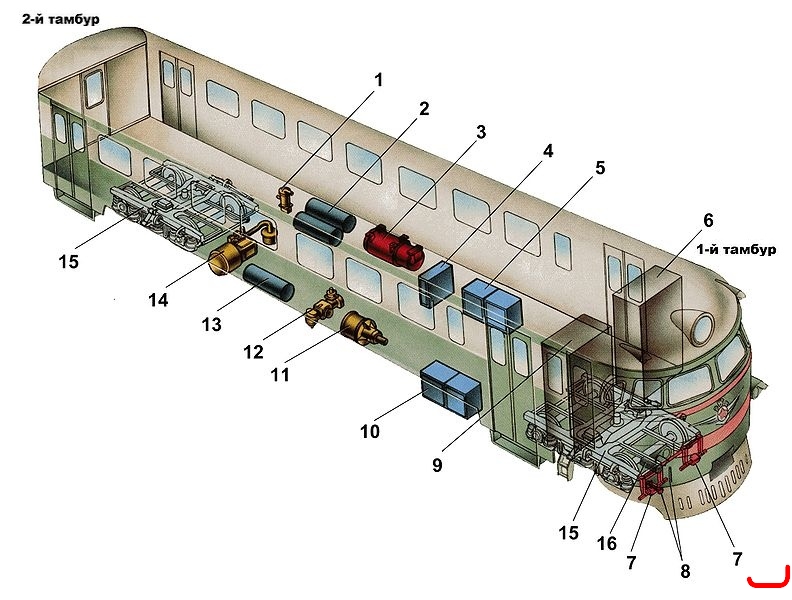

Компоновка головного вагона ЭР-2 с круглой кабиной

1 — масловлагоотделитель; 2 — главные резервуары; 3 — преобразователь ДК604; 4, 5 — ящики с высоковольтными контакторами; 6 — туалет для локомотивной бригады; 7 — приёмные катушки АЛС; 8 — звуковые сигналы (свисток и тифон); 9 — шкаф с электрорадиооборудованием («радиорубка»); 10 — ящик с аккумуляторной батареей; 11 — тормозной цилиндр; 12 — электровоздухораспределитель; 13 — запасной резервуар; 14 — мотор-компрессор; 15 — тележка; 16 — уравнительный резервуар
