Компоновка моторного вагона ЭР-2

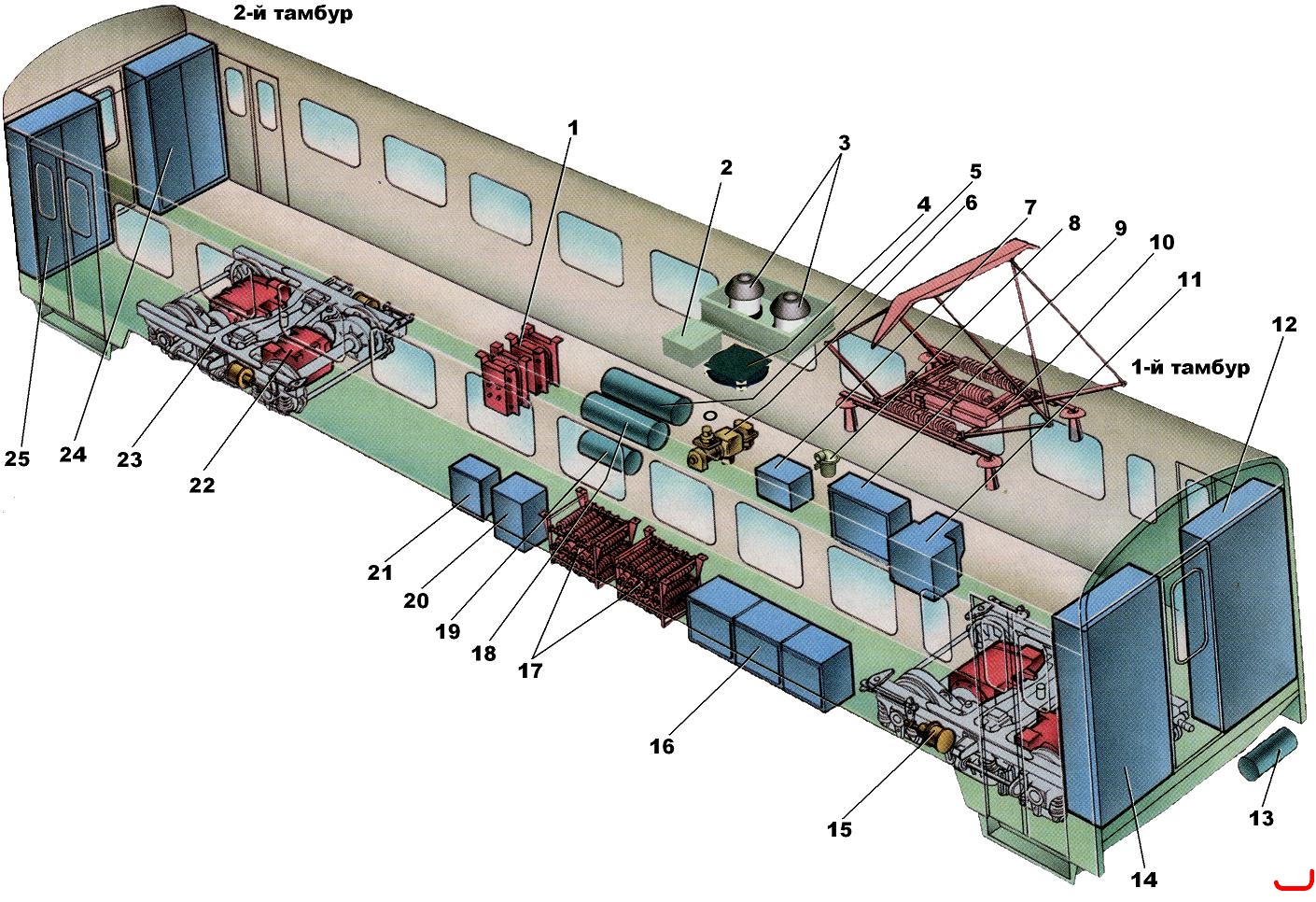

1 — индуктивные шунты; 2 — конденсатор фильтра; 3 — высоковольтные разрядники; 4 — индуктивная катушка фильтра; 5 — главные резервуары; 6 — электровоздухораспределители; 7 — ящик со вспомогательным компрессором; 8 — масловлагоотделитель вспомогательного компрессора; 9, 21 — ящики с высоковольтными контакторами; 10 — токоприёмник; 11 — ящик с быстродействующим выключателем; 12, 14 — шкафы с электрооборудованием; 13 — резервуар для подъёма токоприёмника; 15 — тормозной цилиндр; 16 — ящик с групповым контроллером; 17 — пусковые реостаты; 18 — запасной резервуар; 19 — резервуар управления; 20 — сопротивления ослабления поля; 22 — тяговый электродвигатель; 23 — тележка; 24, 25 — свободные шкафы
