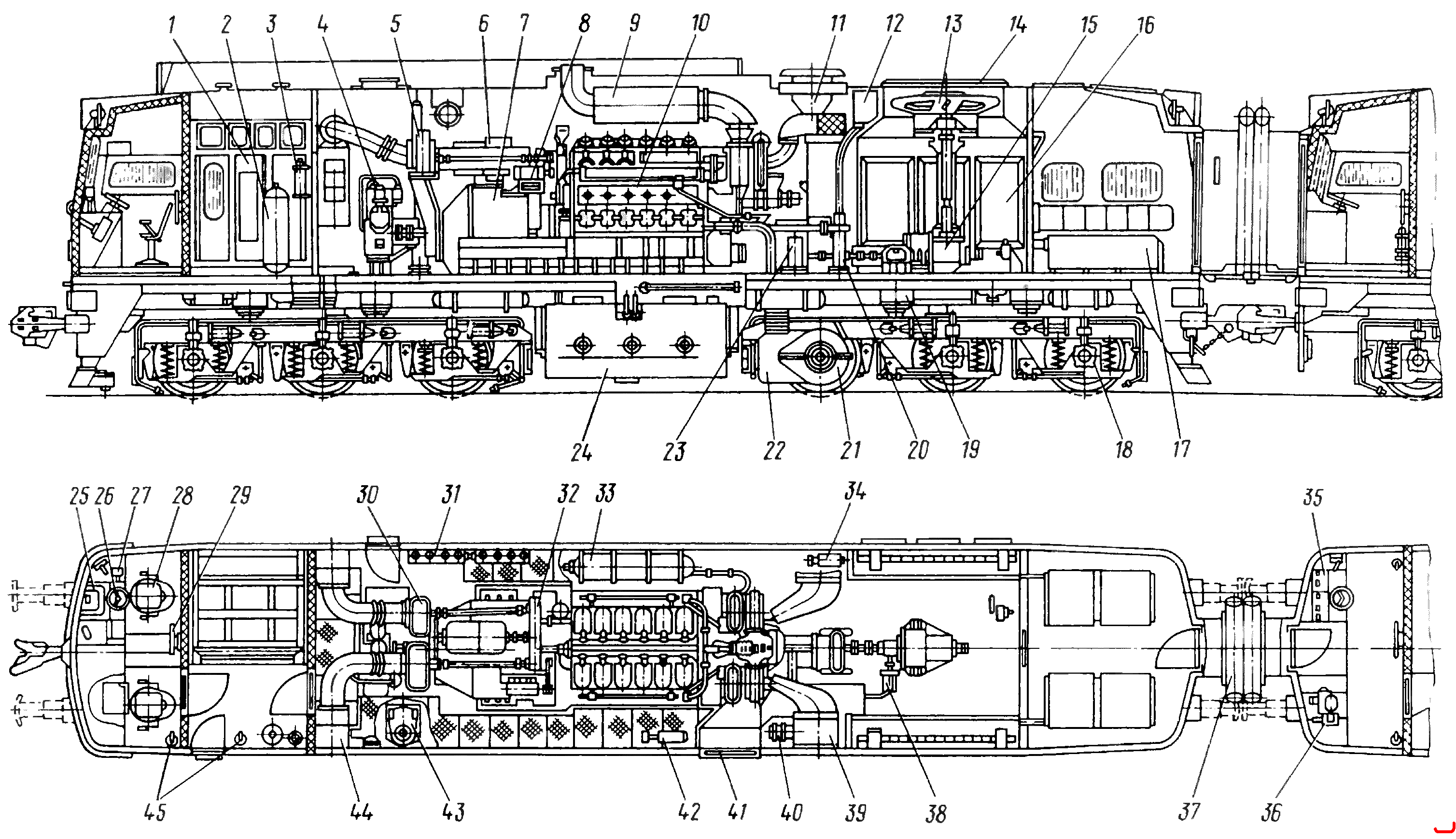

Компоновка 2М62У

1 — камера высоковольтная; 2 установка порошкового пожаротушения; 3 установка газового пожаротушения; 4 — компрессор; 5 — вентилятор охлаждения тягового генератора; 6 — агрегат двухмашинный; 7 — генератор тяговый; 8 — подвозбудитель синхронный; 9 — глушитель; 10 — дизель; 11 — вентилятор дизельного помещения; 12 — бак для воды; 13— вентилятор холодильника; 14 — подпятник вентилятора; 15 — гидропривод вентилятора; 16 — камера холодильная; 17 — батарея аккумуляторная; 18 — букса; 19 — опора кузова; 20 — редуктор распределительный задний; 21 — редуктор тяговый; 22 — электродвигатель тяговый; 23 — вентилятор охлаждения тяговых электродвигателей задней тележки; 24 — бак для топлива; 25 — пульт управления; 26 — контроллер; 27 — кран машиниста; 28 — кресло; 29 — привод ручного тормоза; 30 — вентилятор охлаждения тяговых электродвигателей передней тележки; 31 — фильтры полнопоточные тонкой очистки масла; 32 — редуктор распределительный передний; 33 — теплообменник; 34 — агрегат маслопрокачивающий; 35 — пульт управления средней секцией; 36 — агрегат отопительно-вентиляционный; 37 — площадка переходная межсекционная; 38 — пневматический привод гидромуфты; 39,44 — фильтры воздуха охлаждения тяговых электромашин; 40 — подогреватель топлива; 41 — воздухоочиститель дизеля; 42 — агрегат топливоподкачивающий; 43 — санузел; 45 — огнетушитель углекислотный
