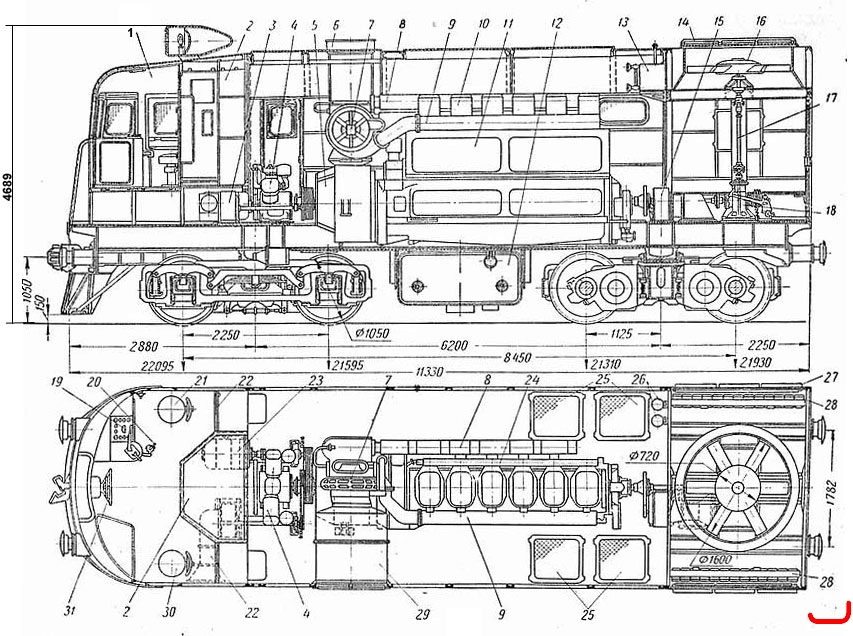

Чертеж тепловоза ТЭ2

1 - кабина управления; 2 - высоковольтная камера; 3 - вентилятор воздушного охлаждения тяговых электродвигателей передней тележки; 4 - воздушный компрессор; 5 - главный генератор; 6 - выпускная труба дизеля; 7 - турбовоздуходувка; 8 - выпускной коллектор дизеля; 9 - впускной коллектор дизеля; 10 - колпак над крышками дизеля; 11 -дизель; 12 - топливный бак; 13 - водяной бак; 14 - жалюзи верхние; 15 - вентилятор воздушного охлаждения тяговых электродвигателей задней тележки; 16 - вентилятор холодильника; 17 - привод вентилятора холодильника; 18 - редуктор вентилятора холодильника; 19 - пост управления; 20 - тормозной кран машиниста; 21 - сиденье для машиниста; 22 - дверь в кабину машиниста; 23 - двухмашинный агрегат (вспомогательный агрегат и возбудитель); 24 - сборный коллектор водяного охлаждения; 25 - крышки аккумуляторных ящиков: 26 - фильтры; 27 - жалюзи боковые; 28 - секции холодильника; 29 - всасывающий канал турбовоздуходувки; 30 - сиденье помощника машиниста; 31 - штурвал ручного тормоза.
