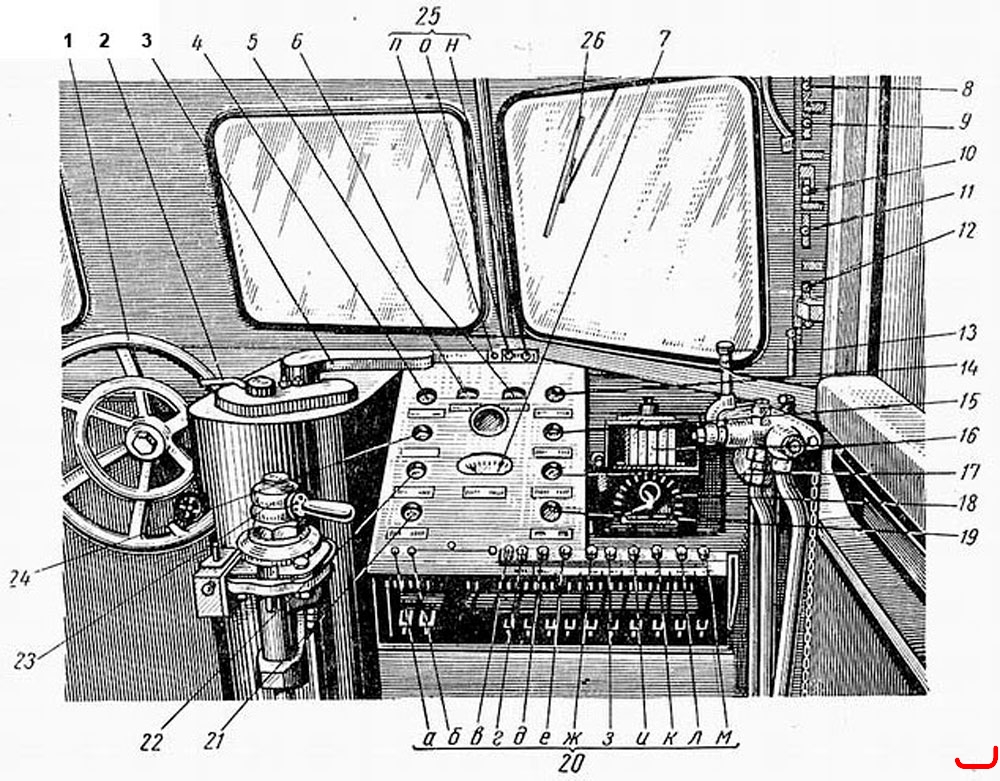

Пост управления тепловоза ТЭ2

1 - штурвал ручного тормоза; 2 - рукоятка реверсора; 3 - рукоятка контроллера машиниста; 4 - электроманометр, показывающий давление масла во второй секции; 5 - амперметр зарядки аккумуляторной батареи; 6 - амперметр тока нагрузки главного генератора; 7 - двухстрелочный манометр давления воздуха в главном резервуаре и магистрали; 8 - переключатель управления муфтой редуктора вентилятора; 9 - переключатель управления правыми жалюзи холодильника; 10 - переключатель управления верхи ими жалюзи холодильника; 11 - переключатель управления левым жалюзи холодильника; 12 - отключатель реле переходов; 13 - рукоятка крана прямодействующего тормоза; 14 - электротермометр, показывающий температуру воды во второй секции; 15 - манометр давления топлива; 16 - самопишущий механизм скоростемера; 17 - манометр, показывающий давление воздуха в тормозных цилиндрах; 18 - циферблат скоростемера тепловоза; 19 - аэротермометр, показывающий температуру масла до холодильника первой секции; 20 - кнопочные выключатели (а - управления машинами; б - освещение приборов; в - пуск дизеля второй секции; г - вспомогательный топливный насос второй секции; д - свободный выключатель; е - включение электроманометра и электротермометра второй секции; ж - прожектор яркий; з - прожектор тусклый; и - освещение кабины; к - управление общее; л - пуск вспомогательного топливного насоса; и - пуск дизеля первой секции); 21 - аэротермометр, показывающий температуру воды в первой секции; 22 - манометр, показывающий давление воздуха и резервуаре электропневматических контакторов; 23 - кран машиниста; 24 - манометр, показывающий давление масла в первой секции; 25 - сигнальные лампочки; 26 - стеклоочиститель.
