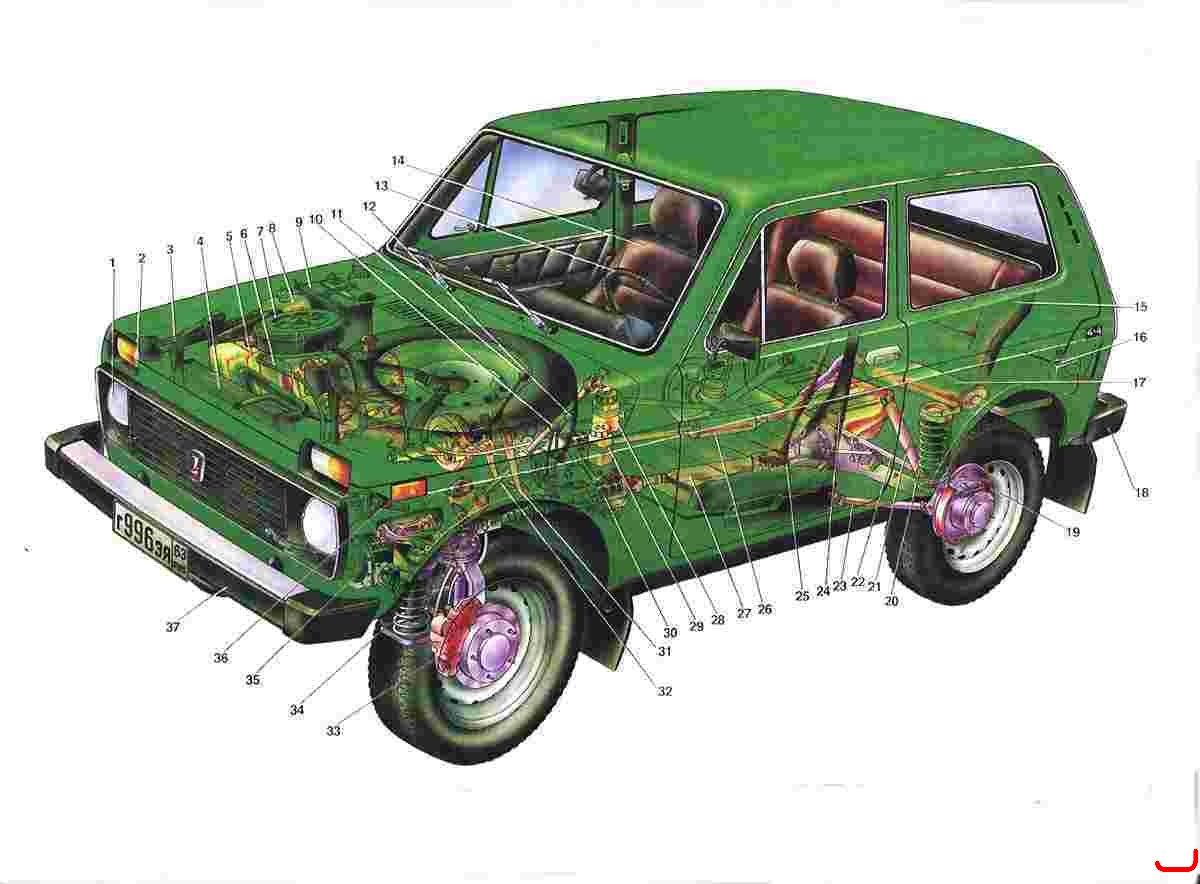

Компоновочная схема Lada 4x4

1. Фара:
2. Передний фонарь;
3. Домкрат;
4. Радиатор;
5. Бачок смывателей ветрового стекла и фар;
6. Двигатель;
7. Воздушный фильтр;
8. Расширительный бачок системы охлаждения;
9. Аккумуляторная батарея;
10. Рычаг блокировки дифференциала в раздаточной коробке;
11. Рычат переключения передач;
12. Рычаг переключения передач в раздаточной коробке;
13. Рулевое колесо;
14. Переднее сиденье;
15. Заднее сиденье;
16. Бачок смывателя заднего стекла;
17. Основной глушитель;
18. Задний бампер:
19. Задний тормоз;
20. Пружина задней подвески;
21. Задний амортизатор;
22. Поперечная реактивная штанга задней подвески;
23. Продольная реактивная штанга задней подвески:
24. Топливный бак;
25. Задний мост;
26. Дополнительный глушитель:
27. Задний карданный вал;
28. Бачок для жидкости гидропривода тормозов;
29. Бачок для жидкости гидропривода сцепления:
30. Раздаточная коробка;
31. Педаль сцепления:
32. Педаль тормоза:
33. Передний тормоз;
34. Пружина передней подвески:
35. Передний мост;
36. Боковой указатель поворота;
37. Передний бампер.
