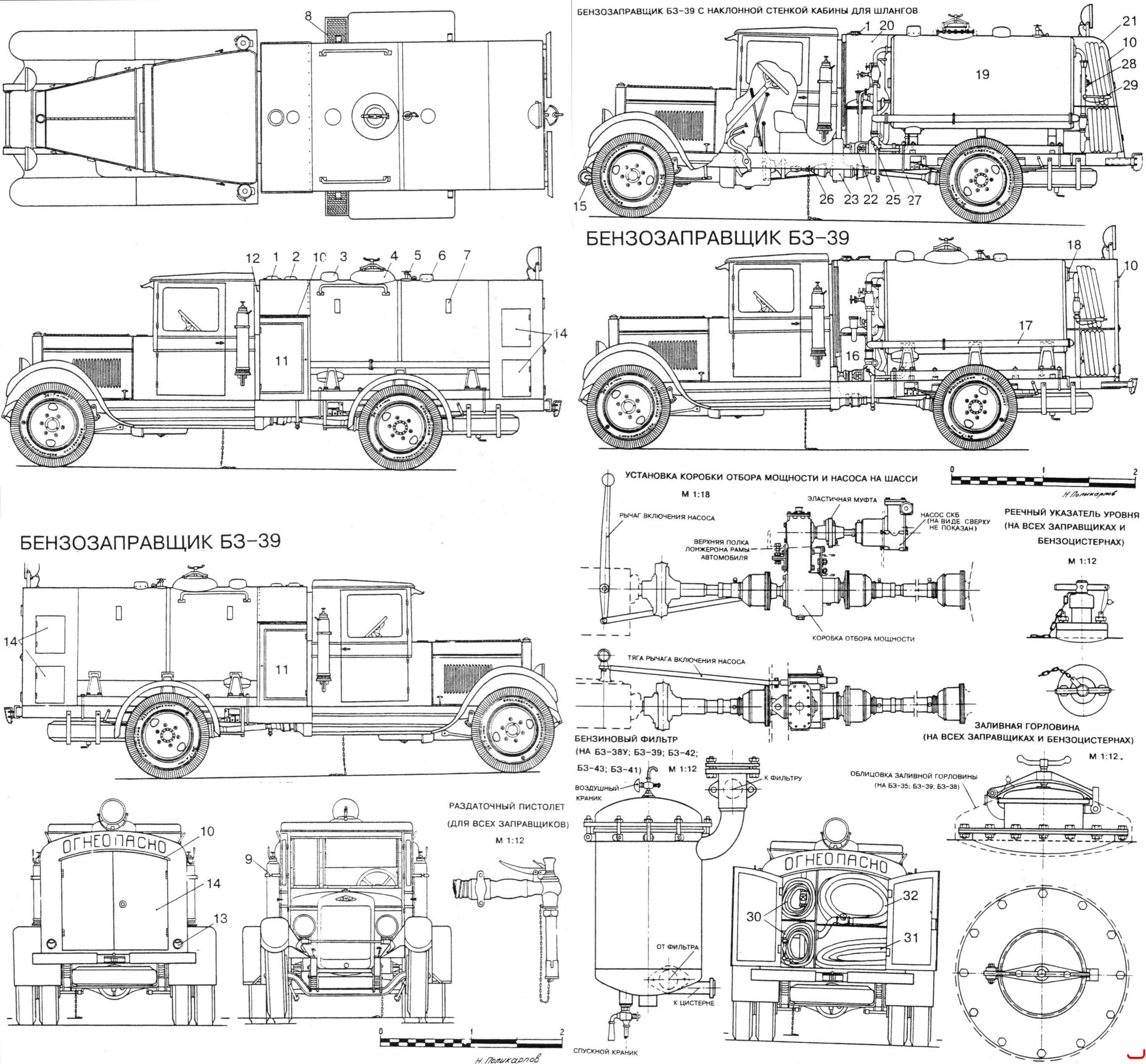

Чертеж бензозаправщика БЗ-39

1. Плафон освещения кабины управления
2. Вентиляционная отдушина кабины управления
3. Колпак шахты поплавкового указателя уровня
4. Заливная горловина
5. Реечный указатель уровня
6. Предохранительный клапан
7. Скоба для подвески шлангов
8. Подножка
9. Огнетушитель
10. Водосточный желоб
11. Дверь кабины управления
12. Окно доступа в кабину управления из кабины шофера
13. Стоп-сигнал
14. Двери кабины для шлангов
15. Глушитель
16. Фильтр
17. Труба к приемному шлангу
18. Труба к раздаточным шлангам (проходит сквозь цистерну)
19. Цистерна
20. Кабина управления
21. Кабина для шлангов
22. Бензонасос СКВ
23. Раздаточная коробка
24. Рычаг включения насоса
25. Вентиль грязеотстойника
26. Передний карданный вал
27. Задний карданный вал
28. Раздаточный вентиль
29. Раздаточный пистолет
30. Раздаточный шланг с пистолетом
31. Перекачечный шланг
32. Приемный шланг
