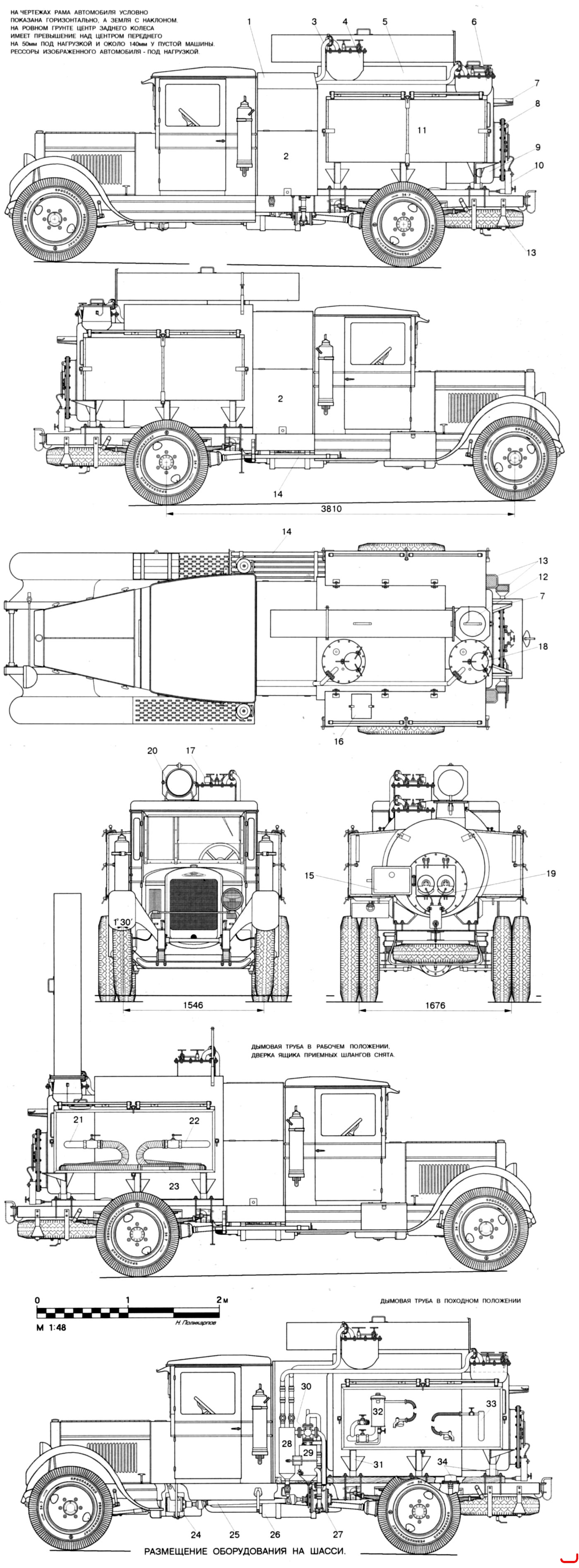

Чертеж водомаслозаправщика ВМЗ-43

1 Кабина управления
2 Дверка кабины управления
3 Воздухопровод
4 Заливная горловина масляной секции котла
5 Масляная секция котла на 650 л
6 Заливная горловина водяной секции котла
7 Кронштейн для крепления бензофорсуночного щита в откинутом положении
8 Топка
9 Водяная секция котла на 1000 л
10 Бензоколлектор форсунок
11 Дверка ящика раздаточных шлангов 12 крышка дымохода
13 Подножка
14 Укладка колосниковой решетки
15 Дверка топки
16 Люк для доступа к маслофильтру
17 Предохранительный клапан
18 Загрузочный люк горловины
19 Бензофорсуночный щит
20 Хомут крепления дымовой трубы в походном положении
21 Всасывающая линия с приемным шлангом водяной секции
22 Всасывающая линия с приемным шлангом масляной секции
23 Фильтрующая сетка
24 Коробка отбора мощности
25 Карданный вал отбора мощности
26 Глушитель автомобиля
27 Воздушный насос
28 Промежуточный бачок
29 Маслоуловитель
30 Четырехходовой кран управления воздухопроводами
31 Кронштейн крепления котла
32 Маслофильтр и раздаточная линия масла
33 Раздаточная линия воды
34 Отстойник котла
