Чертеж Водомаслозаправщик ВМЗ-40
Информация о фото

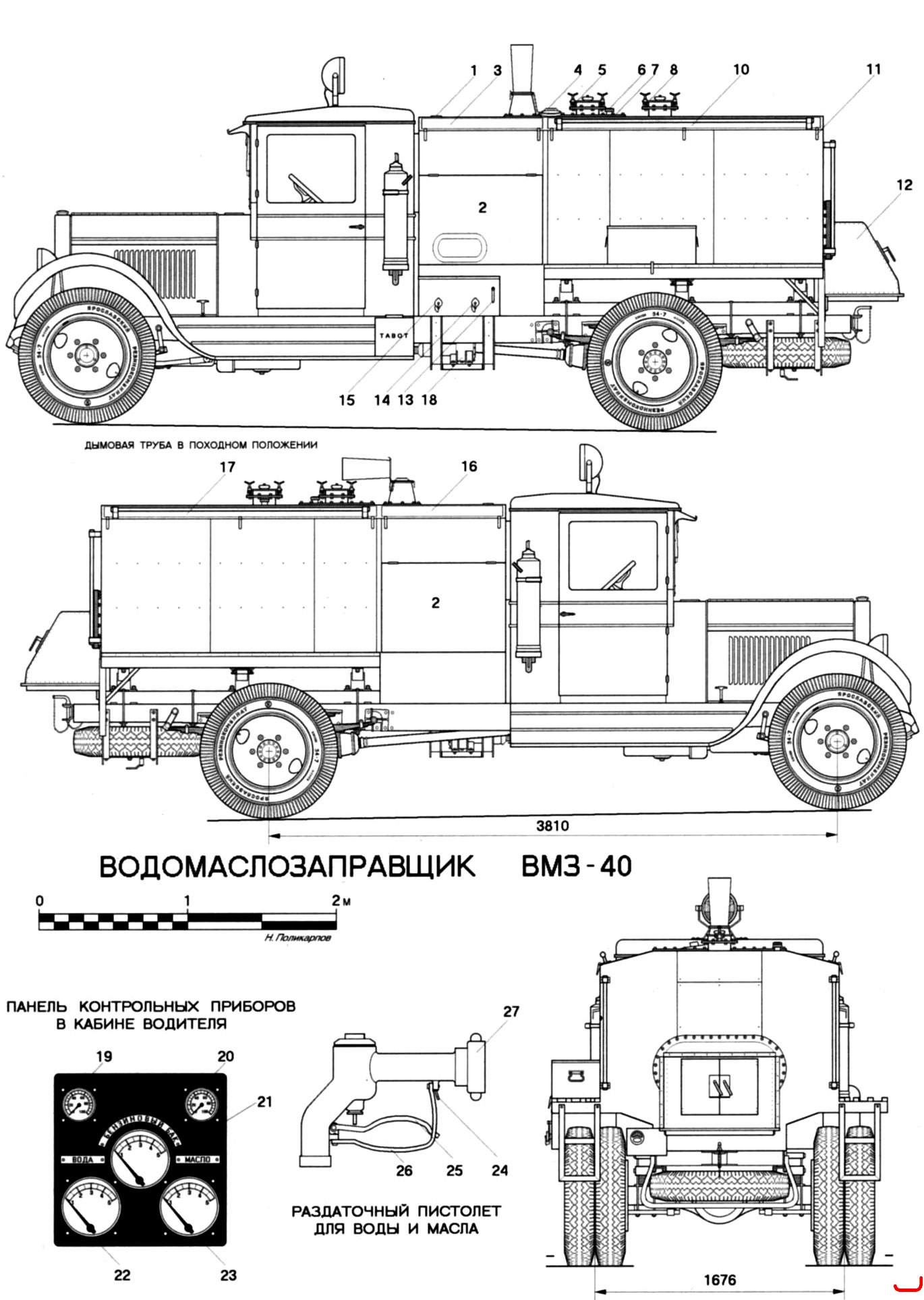

Чертеж Водомаслозаправщик ВМЗ-40
1 Плафон освещения кабины управления
2 Дверь кабины управления
3 Крышка доступа к раздаточным вентилям и ящика приемного шланга для масла
4 Заглушка стационарной секции дымовой трубы
5 Заливная горловина водяной секции
6 Реечный указатель уровня воды
7 Люк водяной секции
8 Заливная горловина масляной секции 9 реечный указатель уровня масляной секции
10 Крышка ящика раздаточных шлангов для масла
11 Замок ящиков
12 Кабина форсунок с дверками
13 Кран соединения всасывающих трубопроводов с секциями котла
14 Перекрывной кран приемного масляного шланга ( коричневый )
15 Перекрывной кран приемного водяного шланга ( голубой )
16 Крышка доступа к раздаточным вентилям и ящика приемного шланга для воды
17 Крышка ящика раздаточных шлангов для воды
18 Коробка конической передачи
19 Аэротермометр водь
20 Аэротермометр масла
21 Манометр бензобака форсунок
22 Манометр воды
23 Манометр масла
24 Предохранительное кольцо
25 Рычаг
26 Рукоятка
27 Гайка присоединения раздаточного шланга
